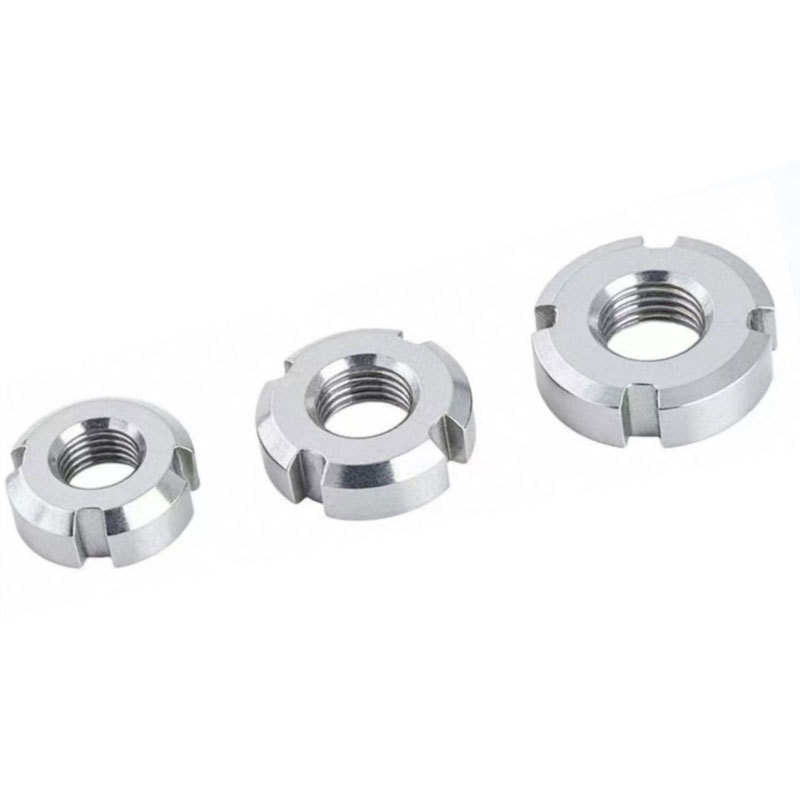

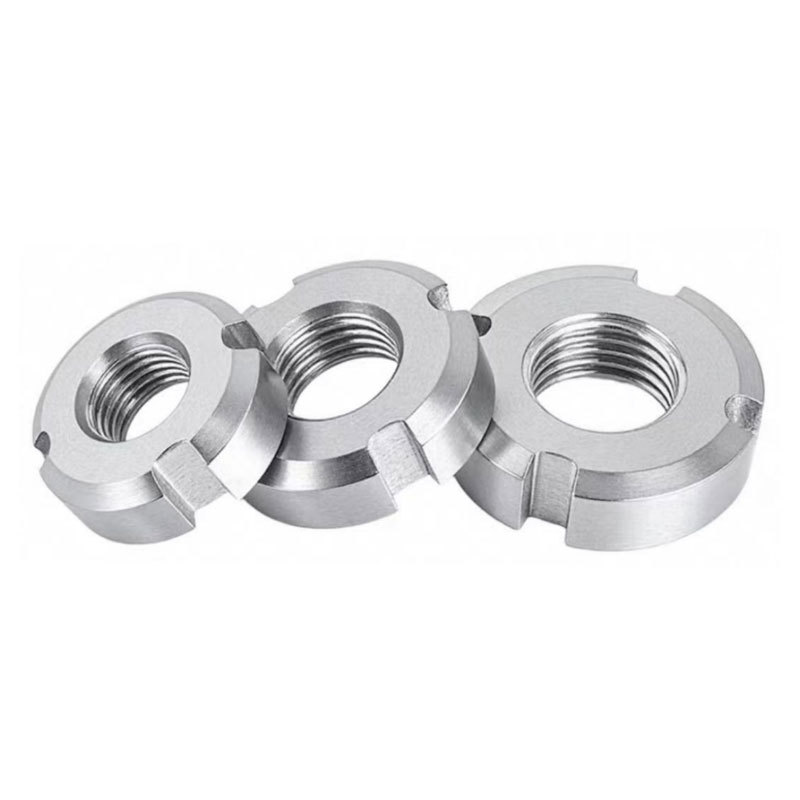

बेअरिंग लॉक नट

चायना Xiaoguo® बेअरिंग लॉक नटमध्ये अचूकपणे डिझाइन केलेले स्लॉट आहे जे जेव्हा बेअरिंग घटक एकत्र बसवले जातात तेव्हा एक अतिशय बारीक अक्षीय क्लिअरन्स तयार करते, इष्टतम वीण स्थिती प्राप्त करते. चीनमधील कारखान्याने उत्पादित केलेल्या बेअरिंग लॉक नट्सची निर्मिती प्रक्रिया अत्यंत अचूक आहे.

चौकशी पाठवा

उत्पादन वर्णन

योग्य आकार कसा निवडायचा?

बेअरिंग लॉक नट योग्यरित्या वापरता येईल याची खात्री करण्यासाठी, निवडीसाठी खालील मुद्द्यांची शिफारस केली जाते:

(1) थ्रेड तपशील निश्चित करा: ही प्राथमिक पूर्वस्थिती आहे. मेट्रिक सिस्टमसाठी, M मूल्य पहा; इंपीरियल सिस्टमसाठी, इंच पहा. [टीप: हे उत्पादन केवळ बारीक-थ्रेडेड स्क्रू वापरते. निवडताना, खडबडीत-थ्रेडेड तपशील निवडणे टाळण्यासाठी खेळपट्टी (जसे की M16×1.5) तपासण्याचे सुनिश्चित करा.]

(२) मुख्य परिमाणे तपासा: उपकरणामध्ये नटला पुरेशी स्थापना जागा आहे याची खात्री करण्यासाठी बाह्य व्यास (dk) आणि जाडी (m) तपासा.

(३) मानके परिभाषित करा: सर्व परिमाणांमध्ये आवश्यक सहिष्णुता आणि अचूकता आहेत याची खात्री करण्यासाठी "नॅशनल स्टँडर्ड GB/T 812" किंवा "जर्मन स्टँडर्ड DIN 981" सारखी उत्पादनाची मानके स्पष्टपणे निर्दिष्ट करा.

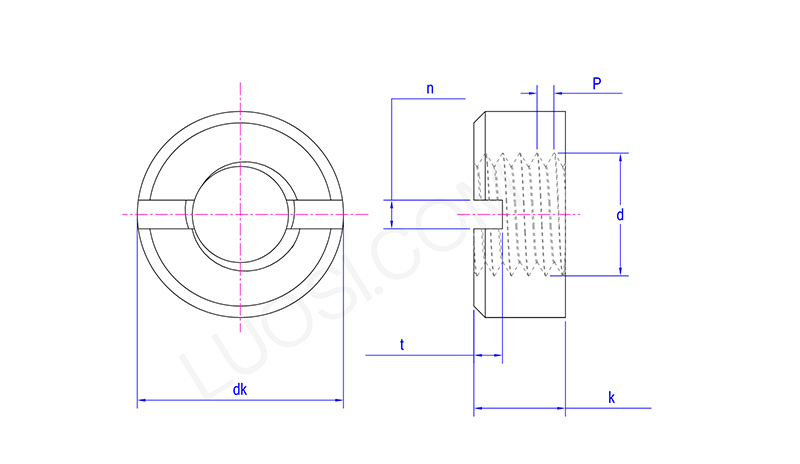

Bearing Lock Nut

सोम	M3.5	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
dk कमाल	7	8	9	11	14	18	21	24	26	29	32
dk मि	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
k कमाल	3	3.5	4.2	5	6.5	8	10	11	12	13	14
k मि	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
n मि	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
n कमाल	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
t मि	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
t कमाल	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5

मुख्य पॅरामीटर्सचे तपशीलवार स्पष्टीकरण

बेअरिंग लॉक नटचा आकार निवडताना, कृपया खालील मुख्य पॅरामीटर्सकडे विशेष लक्ष द्या:

（1）थ्रेड स्पेसिफिकेशन (D×P): हे थ्रेडचा नाममात्र व्यास (D) आणि पिच (P) दर्शवते.

उदाहरणार्थ, M16×1.5 मध्ये, M16 16mm च्या नाममात्र व्यासाचे प्रतिनिधित्व करतो आणि 1.5 1.5mm च्या खेळपट्टीचे प्रतिनिधित्व करतो.

(2) बाह्य व्यास (dk): नटचे कमाल बाह्य परिमाण, जे स्थापनेसाठी आवश्यक किमान जागा निर्धारित करते.

(3) जाडी (m): नटची अक्षीय उंची, जी लॉकिंग फोर्स आर्म आणि ताकद प्रभावित करते.

（4）स्लॉट्सची संख्या (n) / स्लॉट रुंदी (b) / स्लॉट खोली (t): स्लॉटिंगसाठी भौमितिक पॅरामीटर्स, जे संबंधित व्यावसायिक साधनांच्या परिमाणांशी जुळले पाहिजेत (हुक केलेले रेंच आणि ओपनिंग पिन/रिटेनिंग वॉशर).

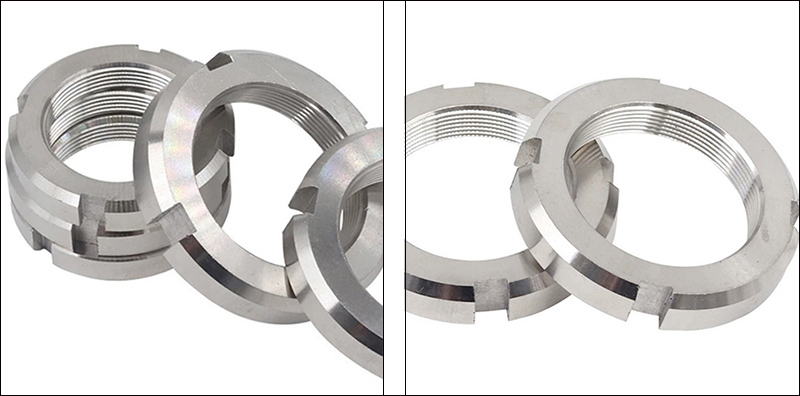

Bearing Lock Nut

सामान्य तपशील द्रुत संदर्भ

येथे काही सामान्यतः वापरलेले मानक तपशील डेटा आहेत:

उदाहरण म्हणून GB/T 812-1988 बेअरिंग लॉक नट (मेट्रिक) घ्या:

थ्रेड तपशील: D×P	बाह्य व्यास: dk (मिमी)	जाडी: मी (मिमी)	स्लॉटची संख्या: n	स्लॉट खोली: t (मिमी)
M10*1	22	8	4	2.6
M12*1.25	25	8	4	2.6
M14*1.5	28	8	4	2.6
M16*1.5	30	8	4	3.1
M18*1.5	32	8	4	3.1
M20*1.5	35	8	4	3.1
