स्क्वेअर प्रोजेक्शन वेल्ड नट्स

चायना पुरवठादार Xiaoguo® ला उच्च-गुणवत्तेचे स्क्वेअर प्रोजेक्शन वेल्ड नट्स स्टॉक फीचरमध्ये चार समान रीतीने वितरित वेल्डिंग प्रोट्र्यूशन पुरवण्यात आनंद झाला आहे. चार-कोपऱ्यांची रचना हे सुनिश्चित करते की तीव्र कंपनातही, कोणतेही सापेक्ष विस्थापन किंवा रोटेशन होणार नाही, स्थिर कनेक्शनची हमी देते.

मॉडेल:Q 371-1999

चौकशी पाठवा

उत्पादन वर्णन

स्ट्रक्चरल वैशिष्ट्ये

स्क्वेअर प्रोजेक्शन वेल्ड नट्स हे एक चौरस नट आहे ज्यामध्ये तळाशी अनेक वेल्डिंग प्रोजेक्शन असतात. त्याची संरचनात्मक रचना तीन प्रमुख उद्दिष्टांवर केंद्रित आहे: वेल्डिंग विश्वसनीयता, अचूक स्थिती आणि अँटी-टर्निंग कार्यप्रदर्शन.

【1】स्क्वेअर बेस

（1）आकार: समान लांबीच्या चारही बाजू आणि काटकोनात चारही कोपरे असलेला परिपूर्ण चौरस. जेव्हा ते वर्कपीसच्या चौकोनी छिद्रात बसते तेव्हा ते आपोआप रोटेशन रोखू शकते.

(2) काठाची रुंदी: उदाहरणार्थ, M8 14mm आहे, M10 17mm आहे. वेल्डिंग दरम्यान बेस मटेरियलमध्ये नट अडकण्यापासून रोखण्यासाठी हे पुरेसे दाब-असर क्षेत्र प्रदान करते.

(3) जाडी (उंची): सहसा 6 ते 10 मिमी. हे कनेक्शनची ताकद प्रदान करण्यासाठी पुरेशी थ्रेड प्रतिबद्धता लांबी सुनिश्चित करते.

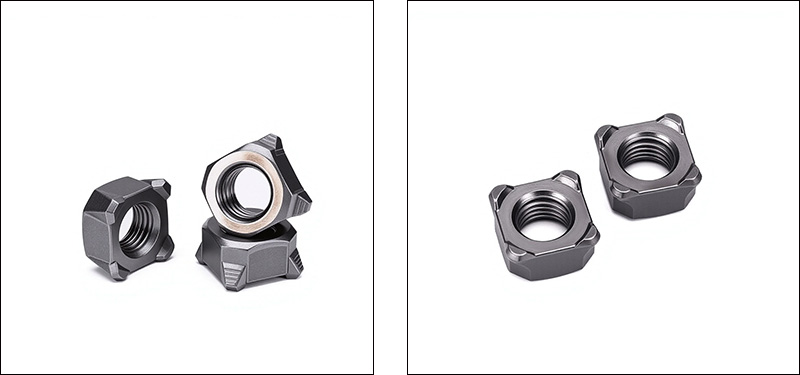

Square Projection Weld Nuts

【2】वेल्डिंग प्रकल्पक्रिया

(1) मात्रा: एकसमान प्रवाह आणि संतुलित वेल्ड कोर सुनिश्चित करण्यासाठी चार-बिंदू सममितीय पद्धतीने वितरीत केले जाते

(2) स्थिती: वेल्डिंग स्थिरता वाढविण्यासाठी तळाच्या पृष्ठभागाच्या चार कोपऱ्यांवर, काठाच्या जवळ

(3) आकार: गोलाकार किंवा शंकूच्या आकाराचा आकार, गुळगुळीत शीर्षासह

（4）उंची: 0.5 ~ 1.2 मिमी, मूळ सामग्रीशी जवळचा संपर्क सुनिश्चित करण्यासाठी

रुंदी/व्यास: अंदाजे 1.5 ~ 2.5 मिमी

【3】अंतर्गत धागा

（1）थ्रेड स्पेसिफिकेशन: मेट्रिक M4 ते M16, इंपीरियल #6 ते 5/8″. जुळणाऱ्या बोल्टसह एक वेगळे करण्यायोग्य कनेक्शन तयार करते.

(2) थ्रेड अचूकता: 6H (मेट्रिक), 2B (इम्पीरियल). स्क्वेअर प्रोजेक्शन वेल्ड नट आणि बोल्ट यांच्यामध्ये चांगले फिट असल्याची खात्री करते.

（3） थ्रेडची लांबी: पुरेशी थ्रेड प्रतिबद्धता लांबी प्रदान करते.

（4） थ्रेड ओरिएंटेशन: एंट्री एंडमध्ये सहज बोल्ट घालण्यासाठी चेम्फर्स असू शकतात.

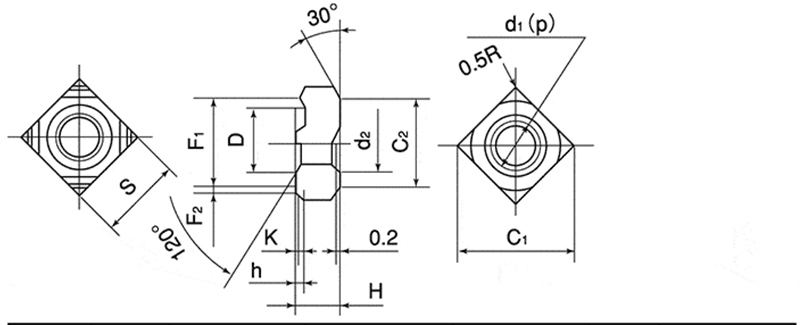

Square Projection Weld Nuts

d	p	S		H		h		K	D
नाममात्र व्यास	खेळपट्टी	मूलभूत परिमाण	सहिष्णुता	मूलभूत परिमाण	सहिष्णुता	मूलभूत परिमाण	सहिष्णुता	बेसिक डायमेंसन(अंदाजे)	मूलभूत परिमाण	सहिष्णुता
M4	0.7	9.0	0一0.2	3.2	±0.15	0.8	0一0.2	0.2	7.0	一0.1一0.3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	±0.2	0.8		0.2	11.0

वारंवार विचारले जाणारे प्रश्न

（1） स्क्वेअर प्रोजेक्शन वेल्ड नट्स कोणत्या वेल्डिंग पद्धतीसाठी योग्य आहेत? मापदंड काय आहेत?

सर्वात सामान्यतः वापरली जाणारी पद्धत म्हणजे रेझिस्टन्स प्रोजेक्शन वेल्डिंग. उदाहरण म्हणून 1.5 मिमी लो-कार्बन स्टील प्लेटवर M8 लो-कार्बन स्टील नटचे वेल्डिंग घ्या. संदर्भ मापदंड आहेत: वर्तमान 8–11 kA, इलेक्ट्रोड दाब 2.5–4.0 kN, वेल्डिंग वारंवारता 8-15 चक्रे (अंदाजे 0.16–0.3 सेकंद).

(2) तुमचे स्क्वेअर प्रोजेक्शन वेल्ड नट कोणत्या मानकांचे पालन करतात?

आम्ही DIN 928 (जर्मन मानक, जगभरात सर्वाधिक वापरले जाणारे), ASME B18.1 (अमेरिकन मानक) आणि GB/T 13681.2 (चीनी राष्ट्रीय मानक) यांचे काटेकोरपणे पालन करतो.

(3) काजूच्या वेल्डिंग कार्यक्षमतेची खात्री कशी करावी?

वेल्डिंग कार्यप्रदर्शनाचा मुख्य भाग म्हणजे कार्बन सामग्री ≤ 0.25% असावी. रासायनिक रचना योग्य असल्याची खात्री करण्यासाठी आम्ही कच्च्या मालाच्या प्रत्येक बॅचवर वर्णक्रमीय विश्लेषण करतो. त्याच वेळी, प्रोट्र्यूशन्सची उंची आणि आकार सहिष्णुता श्रेणीमध्ये कठोरपणे नियंत्रित केले जातात.
