M8 स्क्वेअर वेल्डेड नट

चीनमधील Xiaoguo® नमुना चाचणीसाठी उपलब्ध असलेल्या M8 स्क्वेअर वेल्डेड नटचा पुरवठा करते. त्याचा चौरस आकार स्वयंचलित व्हायब्रेटिंग ट्रे फीडिंग सिस्टमसह संरेखित करणे सोपे करते आणि ते हाय-स्पीड असेंबली लाइन ऑपरेशनसाठी योग्य आहे.

मॉडेल:Q 371-1999

चौकशी पाठवा

उत्पादन वर्णन

(1) उत्पादनाची व्याख्या

M8 स्क्वेअर वेल्डेड नट एक विशेष फास्टनर आहे ज्याचा चौरस आकार आणि तळाच्या कोपऱ्यांवर चार वेल्डिंग प्रोट्र्यूशन आहेत. हे रेझिस्टन्स स्पॉट वेल्डिंगद्वारे मेटल शीटवर कायमचे निश्चित केले जाते आणि त्यानंतरच्या बोल्ट कनेक्शनसाठी एक विश्वसनीय अंतर्गत धागा छिद्र प्रदान करते. हे नट DIN 928 मानकांचे पालन करते आणि ऑटोमोबाईल्स, घरगुती उपकरणे आणि कृषी यंत्रसामग्री यांसारख्या उद्योगांमध्ये सर्वात सामान्यपणे वापरल्या जाणाऱ्या वेल्डिंग नट वैशिष्ट्यांपैकी एक आहे.

(२) मानकांची अंमलबजावणी करा

M8 स्क्वेअर वेल्डेड नट डीआयएन 928:2013-12 मानकांनुसार कठोरपणे तयार केले जाते. हे मानक एम 4 ते एम 16 पर्यंत खडबडीत धागा आणि 8 मिमी ते 16 मिमी पर्यंतच्या बारीक धाग्यासह स्क्वेअर वेल्डेड नट्ससाठी परिमाणे आणि तांत्रिक आवश्यकता निर्दिष्ट करते. उत्पादन ग्रेड A आहे. DIN 928 मानकानुसार वेल्डेड नट्ससाठी वापरल्या जाणाऱ्या स्टीलमध्ये वेल्डिंगची चांगली कामगिरी सुनिश्चित करण्यासाठी ≤0.25% कार्बन सामग्री असणे आवश्यक आहे.

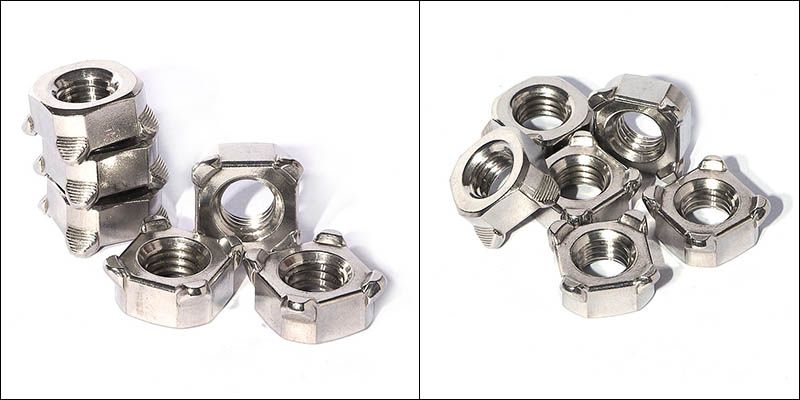

M8 Square Welded Nut

वेल्डिंग प्रक्रिया पॅरामीटर्स

वेल्डिंगची गुणवत्ता सुनिश्चित करण्यासाठी वेल्डिंग पॅरामीटर्स हे मुख्य घटक आहेत. M8 स्क्वेअर वेल्डेड नटसाठी वेल्डिंग पॅरामीटर्स बेस प्लेटच्या सामग्रीनुसार आणि त्याची जाडी इत्यादीनुसार समायोजित करणे आवश्यक आहे. सामान्य कामकाजाच्या परिस्थितीत खालील संदर्भ मापदंड आहेत:

(1) वेल्डिंग करंट

शिफारस केलेले मूल्य 5,000 - 8,000 A आहे

लहान आकाराच्या नटांसाठी (जसे की M4-M6), विद्युत प्रवाह 3000 - 5000 A च्या आत नियंत्रित केला जाऊ शकतो; मध्यम आकाराच्या (M8-M10) साठी, उदाहरणार्थ, M8 स्क्वेअर वेल्डेड नट, वेल्डिंग करंट 5000 - 8000 A आहे; मोठ्या आकाराच्या (M12 आणि वरील) साठी 8000 - 10000 A आवश्यक आहे

(2) इलेक्ट्रोड दाब

शिफारस केलेले मूल्य 2.5 - 4.0 kN आहे

पॉवर लागू होण्यापूर्वी प्रेशरमुळे अनेक प्रोट्र्यूशन्स एकसमान 1/3 ने सपाट केले पाहिजेत. जर दबाव खूप जास्त असेल तर, प्रोट्र्यूशन्स अकाली सपाट होऊ शकतात; जर ते खूप कमी असेल तर ते स्प्लॅशिंग होऊ शकते.

(3) वेल्डिंग वेळ

शिफारस केलेले मूल्य 8 - 15 चक्र (अंदाजे 0.16 - 0.3 सेकंद) आहे

वेल्डिंग वेळ स्पॉट वेल्डिंग समान वेल्ड बिंदू पेक्षा कमी आहे. योग्य इलेक्ट्रोड प्रेशर आणि करंट ठरवल्यानंतर, समाधानकारक वेल्ड पॉइंट मिळविण्यासाठी ते समायोजित करा.

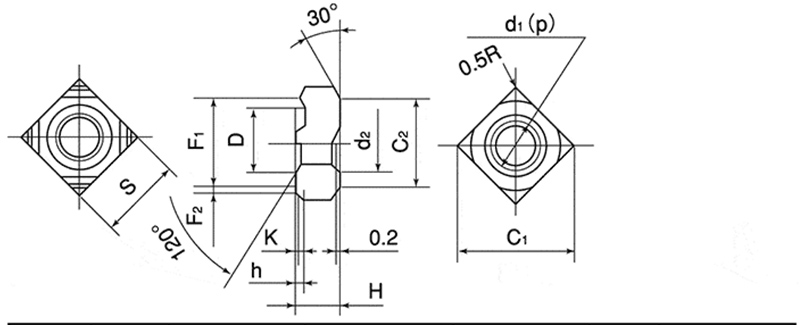

M8 Square Welded Nut

d	p	S		H		h		K	D
नाममात्र व्यास	खेळपट्टी	मूलभूत परिमाण	सहिष्णुता	मूलभूत परिमाण	सहिष्णुता	मूलभूत परिमाण	सहिष्णुता	बेसिक डायमेंसन(अंदाजे)	मूलभूत परिमाण	सहिष्णुता
M4	0.7	9.0	0一0.2	3.2	±0.15	0.8	0一0.2	0.2	7.0	一0.1一0.3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	±0.2	0.8		0.2	11.0

गुणवत्ता तपासणी

नटांच्या वेल्डिंगची ताकद तपासण्यासाठी, वेल्डनंतरची गुणवत्ता तपासणी करणे आवश्यक आहे. मुख्य पद्धतींमध्ये हे समाविष्ट आहे:

(1) टॉर्क चाचणी: वेल्डेड नटमध्ये जुळणारा बोल्ट घाला आणि टॉर्क रेंच वापरून निर्दिष्ट टॉर्क लावा. जर M8 स्क्वेअर वेल्डेड नट फिरत नसेल आणि वेल्ड पॉइंट फाटला नसेल तर ते पात्र मानले जाते.

(2) पुश-आउट फोर्स चाचणी: वेल्डेड नटवर अक्षीय पुशिंग फोर्स लागू करा आणि युनिव्हर्सल टेस्टिंग मशीन वापरून जास्तीत जास्त ब्रेकिंग लोड रेकॉर्ड करा. बेस मटेरियलमध्ये फ्रॅक्चर झाले पाहिजे.

（3）दृश्य तपासणी: नट वाकलेले आहेत का, ते शीट मटेरिअलच्या पूर्णपणे संपर्कात आहेत का, आणि कोणत्याही स्प्लॅशिंग किंवा क्रॅकसाठी व्हिज्युअल तपासणी करा. त्याच वेळी, वेल्डिंगमुळे धागे विकृत झाले आहेत की नाही हे तपासण्यासाठी गेज ब्लॉक वापरा.
