M10 स्क्वेअर वेल्डेड नट

xiaoguo® M10 बल्क स्क्वेअर वेल्डेड नट विविध प्रकारच्या वेल्डिंग पॅरामीटर्सशी सुसंगत असण्यासाठी तयार केले जातात, ज्यामुळे वर्कपीसवर त्वरित फिक्सेशन होऊ शकते, इंस्टॉलेशनची वेळ कमी होते आणि एकूण कामाची कार्यक्षमता वाढते.

मॉडेल:Q 371-1999

चौकशी पाठवा

उत्पादन वर्णन

गुणवत्ता नियंत्रण

M10 स्क्वेअर वेल्डेड नटसाठी गुणवत्ता नियंत्रणाचा मुख्य भाग नटचे भौतिक गुणधर्म स्वतःच मानकांची पूर्तता करतात आणि ते धातूच्या शीटशी मजबूत आणि विश्वासार्ह वेल्डिंग कनेक्शन तयार करू शकतात याची खात्री करण्यात निहित आहे.

【1】मानकाचे अनुसरण करा

गुणवत्ता नियंत्रणाची पहिली पायरी म्हणजे संबंधित मानकांचे पालन करणे. M10 स्क्वेअर वेल्डेड नट प्रामुख्याने DIN 928 मानक आणि घरगुती ऑटोमोटिव्ह उद्योग मानक QC/T 863-2011 चे अनुसरण करते.

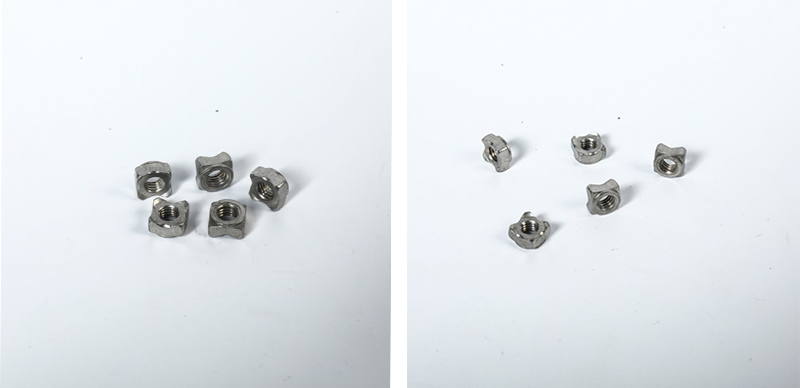

M10 Square Welded Nut

【2】कच्च्या मालाचे गुणवत्ता नियंत्रण

(1) रासायनिक रचना विश्लेषण: वेल्डिंग कार्यक्षमतेची गुरुकिल्ली कार्बन सामग्रीमध्ये आहे, जी 0.25% च्या खाली नियंत्रित केली जाणे आवश्यक आहे. सामान्यतः वापरली जाणारी सामग्री कमी-कार्बन स्टील आहे.

(2) पृष्ठभागाच्या गुणवत्तेची तपासणी: कच्च्या मालाच्या पृष्ठभागावर कोणतीही तडे, पट किंवा इतर दोष आहेत का ते तपासा जेणेकरून त्यानंतरच्या शीत शीर्ष प्रक्रियेची सुरळीत प्रगती होईल याची खात्री करा.

【3】उत्पादन प्रक्रिया गुणवत्ता नियंत्रण

（1）कोल्ड हेडिंग फॉर्मिंग: हे सुनिश्चित करणे आवश्यक आहे की M10 नटच्या विरुद्ध बाजूंची रुंदी आणि उंची यासारखे मुख्य परिमाण रेखाचित्रांच्या आवश्यकता आणि DIN 928 मानकांचे पालन करतात. विशेषतः, तळाशी असलेल्या चार वेल्डिंग प्रोट्र्यूशन्सची उंची, आकार आणि वितरण स्थितीची सुसंगतता हमी दिली पाहिजे.

（2）टॅपिंग प्रक्रिया: प्रत्येक M10 स्क्वेअर वेल्डेड नटच्या थ्रेड्सची 100% तपासणी गेज ब्लॉक्स वापरून केली जाते याची खात्री करण्यासाठी ते 6H अचूक ग्रेड आवश्यकता पूर्ण करतात.

（3） उष्णता उपचार: 8 किंवा 10 सारख्या उच्च-शक्तीच्या ग्रेडच्या गरजा पूर्ण करण्यासाठी, नटांना इच्छित शक्ती प्राप्त करण्यासाठी सक्षम करण्यासाठी शमन आणि टेम्परिंग प्रक्रिया पार पाडणे आवश्यक आहे.

M10 Square Welded Nut

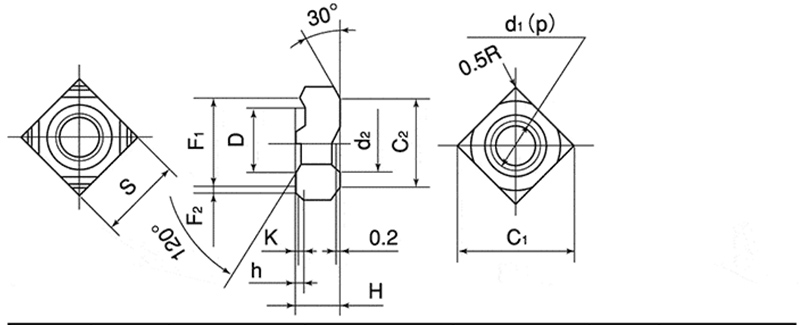

d	p	S		H		h		K	D
नाममात्र व्यास	खेळपट्टी	मूलभूत परिमाण	सहिष्णुता	मूलभूत परिमाण	सहिष्णुता	मूलभूत परिमाण	सहिष्णुता	बेसिक डायमेंसन(अंदाजे)	मूलभूत परिमाण	सहिष्णुता
M4	0.7	9.0	0一0.2	3.2	±0.15	0.8	0一0.2	0.2	7.0	一0.1一0.3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	±0.2	0.8		0.2	11.0

【4】अंतिम उत्पादन तपासणी

（1）स्वरूप आणि आकाराची तपासणी: व्हिज्युअल तपासणी किंवा ऑटोमेटेड इमेज स्क्रीनिंगद्वारे, पृष्ठभागावरील क्रॅक, बरर्स, गंज इ. असलेली सदोष उत्पादने काढून टाकली जातात. कॅलिपर आणि मायक्रोमीटर सारख्या साधनांचा वापर करून मुख्य परिमाणे तपासले जातात हे सुनिश्चित करण्यासाठी ते सहनशीलतेच्या श्रेणीमध्ये आहेत.

(2) यांत्रिक कार्यप्रदर्शन चाचणी: M10 स्क्वेअर वेल्डेड नट थ्रेड विलग होऊ किंवा तुटल्याशिवाय मानकांद्वारे निर्दिष्ट हमी भार सहन करण्यास सक्षम असणे आवश्यक आहे.

(3) कडकपणा चाचणी: रॉकवेल किंवा विकर्स कडकपणा परीक्षक वापरून कठोरता मोजली जाते.

(४) पृष्ठभाग उपचार तपासणी: गॅल्वनाइजिंग आणि डॅक्रोमेट सारख्या पृष्ठभागावरील उपचारांसाठी, कोटिंगची जाडी तपासणे आवश्यक आहे आणि मीठ फवारणी चाचण्या नियमितपणे केल्या पाहिजेत.
