M8 स्क्वेअर वेल्ड नट

तुम्ही व्यावसायिक फास्टनर्स शोधत आहात, Xiaoguo® चे नवीनतम M8 स्क्वेअर वेल्ड नट तुमची आदर्श निवड असू शकते. हे शीट मेटलच्या मागील बाजूस योग्य आहे. बाह्य फास्टनर्स स्थापित करताना, मागील बाजूस स्पर्श करण्याची आवश्यकता नाही. हे विशेषतः बंद-प्रकारच्या संलग्नकांसाठी योग्य आहे.

मॉडेल:Q 371-1999

चौकशी पाठवा

उत्पादन वर्णन

मानक आणि मुख्य परिमाणे

M8 स्क्वेअर वेल्ड नट डीआयएन 928:2013-12 मानकांनुसार कठोरपणे तयार केले जाते. हे मानक एम 4 ते एम 16 पर्यंत खडबडीत धाग्यांसह चौरस वेल्डिंग नट्ससाठी परिमाणे आणि तांत्रिक आवश्यकता निर्दिष्ट करते आणि 8 मिमी ते 16 मिमी पर्यंतचे बारीक धागे. उत्पादन ग्रेड A ग्रेड आहे.

पॅरामीटर	मूल्य (मिमी)	सहिष्णुता
थ्रेड तपशील	M8 × 1.25	-
काठाची रुंदी (s/sw)	14 मिमी	±0.3
कर्ण रुंदी (e)	18 मिमी	±0.6
एकूण जाडी (m1/h)	6.5 मिमी	±0.3
डोक्याचा व्यास (dk)	12.8 मिमी	-
प्रोट्र्यूजन बिंदूची उंची	1.0 मिमी	±0.1
अवतल बिंदू कोन	४५°	±5°

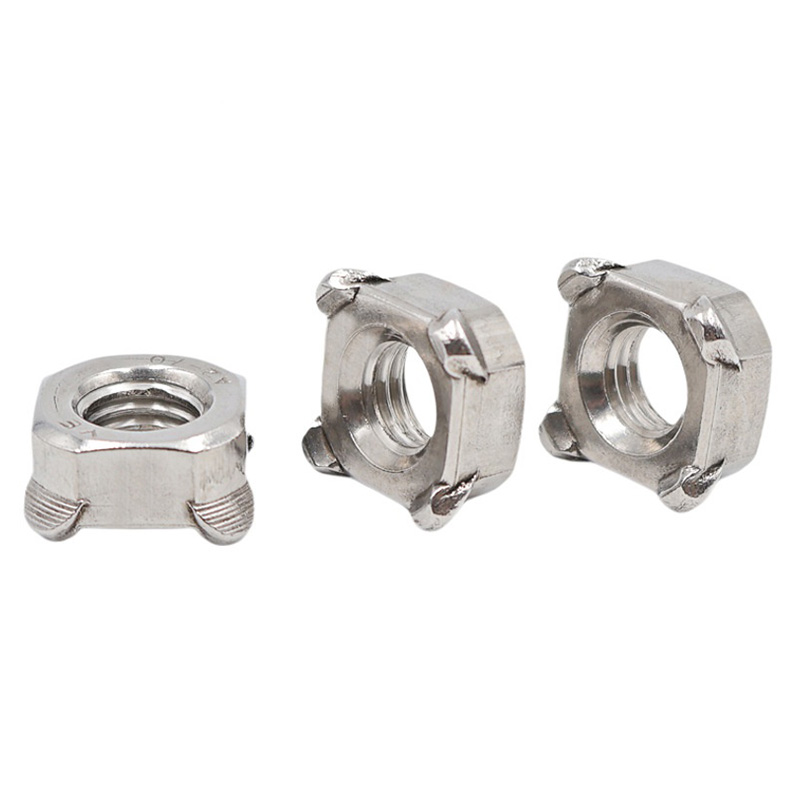

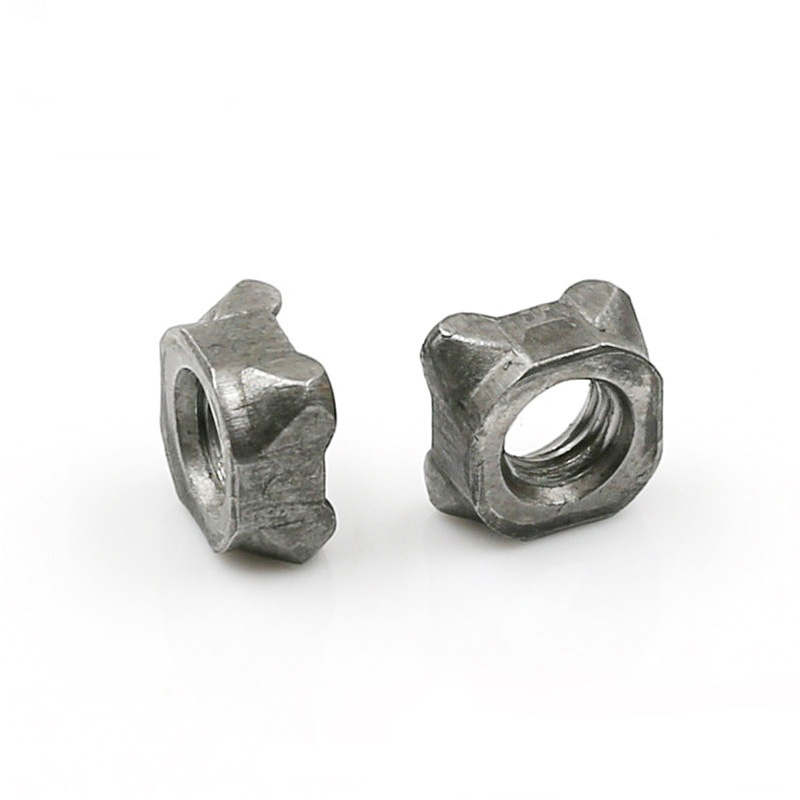

M8 Square Weld Nut

स्ट्रक्चरल प्रकार

M8 स्क्वेअर वेल्ड नटला पोझिशनिंग पिन आहे की नाही यावर आधारित दोन प्रकारांमध्ये विभागले गेले आहे: पिनलेस प्रकार आणि पिन-सुसज्ज प्रकार.

(१) वैमानिक नसलेले

वर्णन:

चौरस आकार, विरुद्ध बाजूंची रुंदी 14 मिमी आहे. तळाच्या पृष्ठभागावर चार गोलार्ध वेल्डिंग प्रोट्र्यूशन्स चार कोपऱ्यांवर समान रीतीने वितरित केले जातात, मार्गदर्शक पिनशिवाय. M8 × 1.25 चे तपशील आणि 6H च्या अचूकतेसह तळाची पृष्ठभाग सपाट आहे.

कार्य तत्त्व:

वेल्डिंग दरम्यान, खालच्या इलेक्ट्रोडवरील लोकेटिंग पिन किंवा वर्कपीसवरील चौकोनी छिद्रांद्वारे स्थिती प्राप्त केली जाते. रेझिस्टन्स वेल्डिंग दरम्यान चार प्रोट्र्यूशन्स एकाच वेळी वितळतात, एकसमान वेल्ड कोर बनवतात.

लागू परिस्थिती:

जेव्हा वर्कपीसच्या चौकोनी छिद्रामध्ये आधीपासूनच M8 स्क्वेअर वेल्ड नट असते किंवा जेव्हा स्थिती विश्वसनीय असते,

मॅन्युअल वेल्डिंग किंवा अर्ध-स्वयंचलित वेल्डिंग तंत्र अवलंबले जाऊ शकते.

पोझिशनिंग अचूकतेसाठी कमी आवश्यकता असलेल्या किमती-संवेदनशील अनुप्रयोगांसाठी हे योग्य आहे.

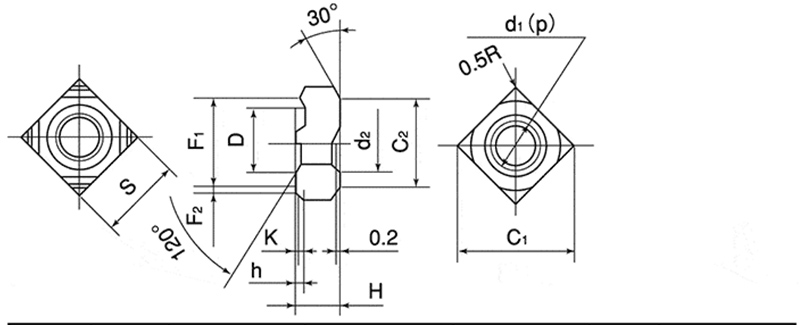

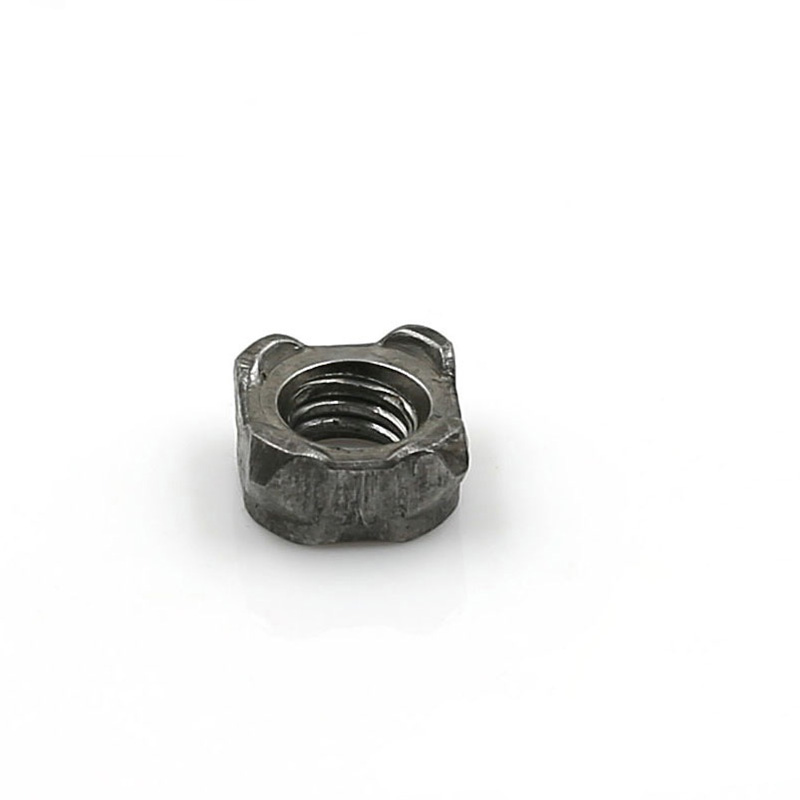

M8 Square Weld Nut

d	p	S		H		h		K	D
नाममात्र व्यास	खेळपट्टी	मूलभूत परिमाण	सहिष्णुता	मूलभूत परिमाण	सहिष्णुता	मूलभूत परिमाण	सहिष्णुता	बेसिक डायमेंसन(अंदाजे)	मूलभूत परिमाण	सहिष्णुता
M4	0.7	9.0	0一0.2	3.2	±0.15	0.8	0一0.2	0.2	7.0	一0.1一0.3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	±0.2	0.8		0.2	11.0

(2) पायलट

वर्णन:

आकार चौरस आहे, विरुद्ध बाजूंची रुंदी सहसा 14 मिमी असते. मध्यवर्ती मार्गदर्शक पिनसह तळाच्या पृष्ठभागावर चार कोपऱ्यातील प्रोट्र्यूशन्स उपस्थित आहेत. मार्गदर्शक पिनचा व्यास सामान्यत: 9.6 मिमी किंवा 11.6 मिमी (ग्राहकांच्या आवश्यकतांवर अवलंबून) असतो. मार्गदर्शक पिनची उंची 1.5 मिमी, 2.0 मिमी किंवा 2.5 मिमी आहे, जी बेस सामग्रीच्या जाडीशी जुळते. थ्रेड M8 × 1.25 आहे, 6H च्या अचूकतेसह.

कार्य तत्त्व:

अचूक स्थान प्राप्त करण्यासाठी आणि वेल्डिंग दरम्यान M8 स्क्वेअर वेल्ड नट हलवण्यापासून रोखण्यासाठी वर्कपीसच्या प्री-ड्रिल्ड पोझिशनिंग होलमध्ये मार्गदर्शक पिन घातली जाते. त्याच वेळी, मार्गदर्शक पिन देखील प्रभावीपणे वेल्डिंग स्प्लॅशला थ्रेडेड होलमध्ये प्रवेश करण्यापासून काही प्रमाणात अवरोधित करते.

लागू परिस्थिती:

स्वयंचलित रोबोट वेल्डिंग लाइन (उच्च स्थिती आवश्यकतांसह)

जेव्हा वर्कपीसमध्ये कोणतेही चौरस छिद्र नसतात आणि ते केवळ गोल छिद्रांद्वारे स्थित असते

अनुप्रयोग जेथे वेल्डिंग स्लॅग थ्रेड्स अवरोधित करण्यापासून प्रतिबंधित करणे आवश्यक आहे
