हेक्सागोन फ्लँज वेल्ड नट्स

चीन उत्पादक Xiaoguo® हेक्सागोन फ्लँज वेल्ड नट्स अचूक प्रक्रियेसह, ग्रेड 10.9 च्या उच्च-गुणवत्तेच्या मिश्र धातुच्या स्टीलचे बनलेले आहे. त्याची तन्य शक्ती 1000 MPa पेक्षा जास्त आहे. वेल्डिंग पॉइंट स्थिर आहेत, भार सहन करण्याची क्षमता जास्त आहे आणि चाचणी अहवाल मिळू शकतो.

चौकशी पाठवा

उत्पादन वर्णन

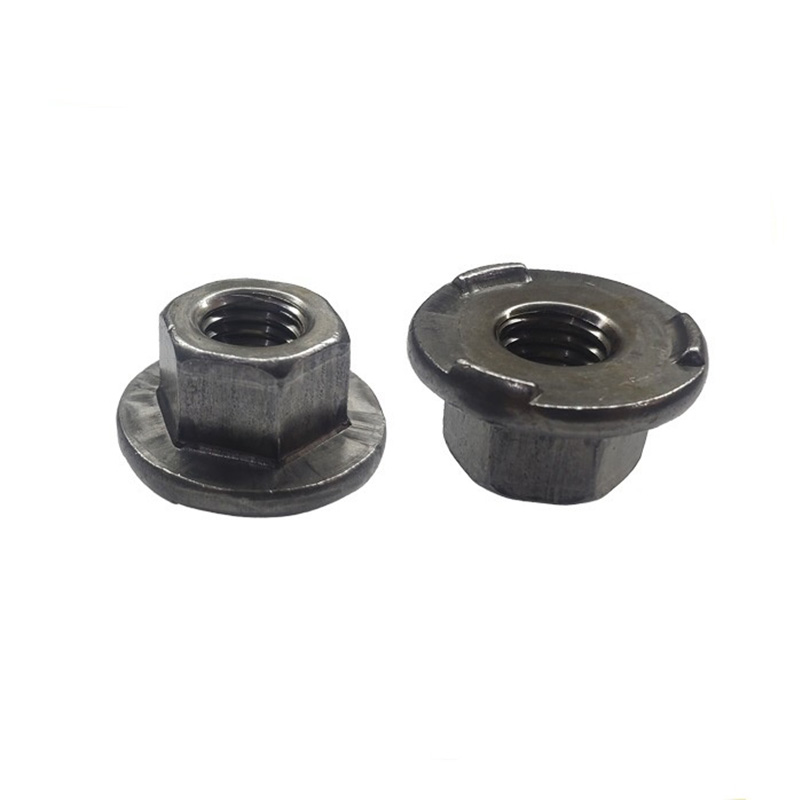

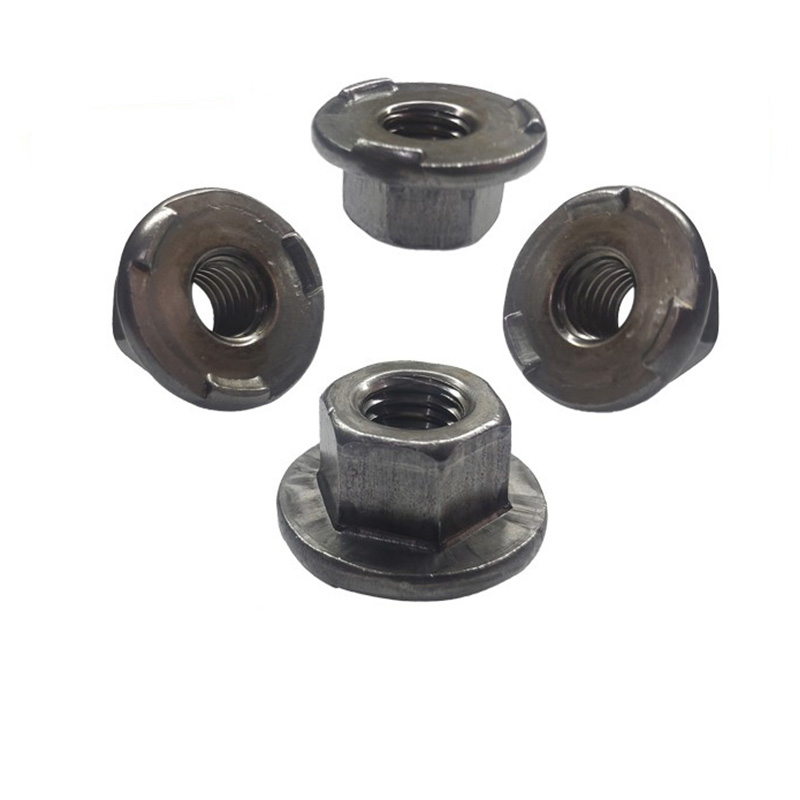

षटकोनी फ्लँज वेल्ड नट्स हे एक विशेष फास्टनर आहे ज्यात तळाशी गोलाकार फ्लँज आणि शीर्षस्थानी षटकोनी आकार असतो. फ्लँजच्या खालच्या पृष्ठभागावर सहसा तीन वेल्डिंग प्रोट्र्यूशन्स असतात (किंवा बॉस म्हणतात). प्रोट्र्यूशन्स वितळल्यानंतर हे नट रेझिस्टन्स वेल्डिंग (बॉस वेल्डिंग) द्वारे धातूच्या शीटला घट्टपणे जोडले जाते, त्यामुळे कायमचे थ्रेडेड कनेक्शन प्राप्त होते.

सामान्य वेल्डिंग नट्सच्या तुलनेत, हेक्सॅगॉन फ्लँज वेल्ड नट्समध्ये फ्लँज पृष्ठभाग समाविष्ट केला जातो, जो दाब वितरित करण्यासाठी आणि पातळ शीट घटकांना चुरा होण्यापासून वाचवण्यासाठी फ्लॅट वॉशर बदलू शकतो. त्याच वेळी, हेक्सागोनल हेड डिझाइन बोल्ट असेंब्लीसाठी मानक रेंच किंवा सॉकेट वापरणे सोयीस्कर बनवते. ऑटोमोटिव्ह बॉडी, होम अप्लायन्स शेल्स, इलेक्ट्रिकल कॅबिनेट आणि यांत्रिक उपकरणे यासारख्या पातळ शीट मेटल स्ट्रक्चर्सच्या थ्रेडेड कनेक्शनच्या परिस्थितीत हे उत्पादन मोठ्या प्रमाणावर वापरले जाते.

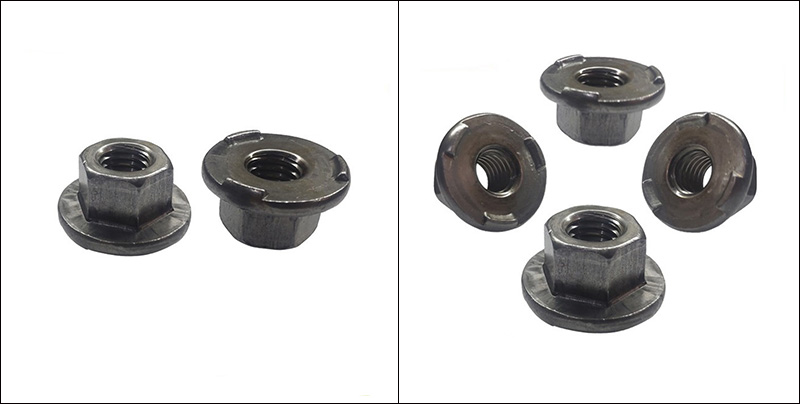

Hexagon Flange Weld Nuts

मुख्य संरचना वैशिष्ट्ये

हेक्सॅगॉन फ्लँज वेल्ड नट्सची संरचनात्मक रचना तीन प्रमुख उद्दिष्टांवर केंद्रित आहे: "विश्वसनीय वेल्डिंग, अचूक स्थिती आणि सोयीस्कर असेंब्ली". मुख्य संरचनात्मक वैशिष्ट्ये खालीलप्रमाणे सारांशित केली जाऊ शकतात:

(1) हेक्स हेड

आकार: नियमित षटकोनी. विरुद्ध बाजूंचे परिमाण ISO/DIN मानक सहिष्णुतेचे पालन करतात.

कार्य: ओपन-एंड रेंच किंवा सॉकेट वापरून, विशेष साधनांची आवश्यकता न घेता ते सहजपणे घट्ट केले जाऊ शकते.

फायदा: सामान्य षटकोनी नट्सशी सुसंगत, साइटवर असेंब्ली आणि देखभाल सुलभ करते.

(२) फ्लँज बेस

आकार: वाढलेली बाहेरील बाजूची पृष्ठभाग

कार्य: वर्कपीससह संपर्क क्षेत्र वाढवा, दाब वितरित करा आणि पातळ शीट सामग्री विकृत होण्यापासून प्रतिबंधित करा.

फ्लॅट वॉशर पुनर्स्थित करा आणि घटक आणि असेंबली चरणांची संख्या कमी करा.

फायदे: कनेक्शनची विश्वासार्हता वाढवते आणि एकूण खर्च कमी करते.

(३) वेल्ड प्रोजेक्शन

हे सर्वात महत्त्वपूर्ण वैशिष्ट्य आहे जे हेक्सॅगॉन फ्लँज वेल्ड नट्सला सामान्य फ्लँज नट्सपासून वेगळे करते.

वैशिष्ट्य	वर्णन
प्रमाण	मानक डिझाइनमध्ये 3 तुकड्यांचा समावेश असतो, फ्लँजच्या तळाच्या पृष्ठभागावर समान रीतीने 120° वर वितरित केला जातो.
आकार	गोलाकार किंवा शंकूच्या आकाराचे, तीक्ष्ण कडा नसलेले गुळगुळीत आणि गोलाकार शीर्षासह.
उंची	0.5 - 0.8 मिमी (बेस मटेरियलच्या जाडीनुसार समायोज्य)
कार्य	① रेझिस्टन्स वेल्डिंग दरम्यान, प्रोट्र्यूशन्स प्रथम वितळतात, एक स्थिर वितळलेला कोर बनतो;② वेल्डिंग शिफ्ट टाळण्यासाठी तीन-बिंदू स्वयंचलित केंद्रीकरण प्राप्त केले जाते; ③ वेल्डिंगच्या प्रक्रियेत नसताना, वर्कपीस तात्पुरत्या ठिकाणी ठेवता येते, स्वयंचलित उत्पादन लाइनची स्थिती सुलभ करते.
फायदे	वेल्डिंग प्रवेश एकसमान आहे, स्थिती अचूकता उच्च आहे आणि ते रोबोटाइज्ड स्वयंचलित वेल्डिंगसाठी योग्य आहे.

Hexagon Flange Weld Nuts

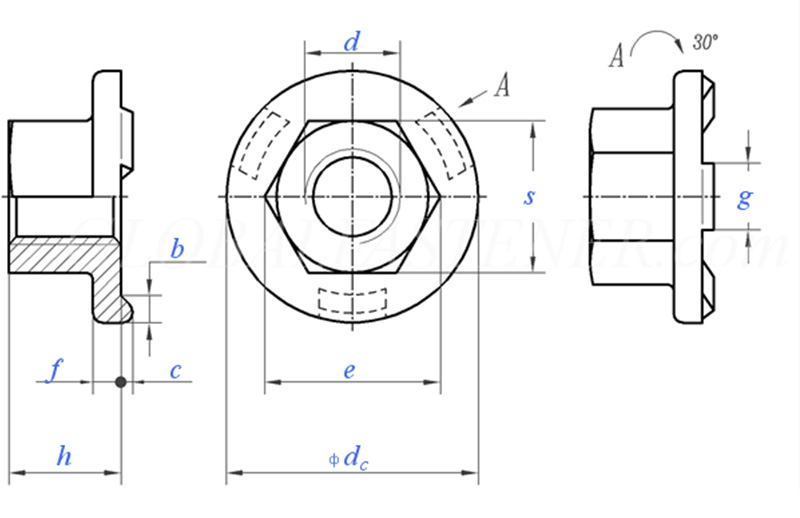

धाग्याचा आकार			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	खडबडीत थ्रेड पिच		0.8	1	1.25	1.5	1.75	2	2
P	फाइन थ्रेड पिच		/	/	/	/	15	1.5	1.5
C	नाममात्र आकार	±0.1	0.8	0.8	1	1.2	1.2	1.2	1.2
dc	कमाल		15.5	18.5	22.5	26.5	30.5	33.5	36.5
dc	मि		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	मि		8.2	10.6	13.6	16.9	19.4	22.4	25
e	कमाल		8.5	10.9	14	17.5	20	23	26
f	नाममात्र आकार	±0.25	1.7	2	2.5	3	3	4	4
g	नाममात्र आकार	±0.1	4	5	6	7	8	8	8
m	मि		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	कमाल		5	7	10	13	15	17	19.5
S	कमाल		8	10	13	16	18	21	24
S	मि		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	कमाल = नाममात्र आकार		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	मि		2	2.5	2.5	2.75	3	3.25	3.5
प्रति 1000 युनिट्सकेजी			/	5.7	12.2	21.8	29.4	45.8	/
