Flanged हेक्स वेल्ड नट

तुम्हाला कोठेही नट वेल्ड करणे आवश्यक आहे, तुम्ही चीन उत्पादक आणि पुरवठादार Xiaoguo® च्या Flanged hex वेल्ड नटवर विश्वास ठेवू शकता. आम्ही जगभरातील 500 पेक्षा जास्त ग्राहकांना सेवा दिली आहे. 1 मिमी पातळ प्लेट्सपासून 10 मिमी जाड प्लेट्सपर्यंत, वेल्डिंग अचूक आणि दृढ आहे. आम्ही ग्राहकांना प्रथम लहान-प्रमाणातील नमुना चाचण्या घेण्यास समर्थन देतो आणि मोठ्या प्रमाणात मोठ्या प्रमाणात खरेदीसाठी सूट देखील दिली जाईल.

चौकशी पाठवा

उत्पादन वर्णन

मुख्य फायदा

फ्लॅन्ग्ड हेक्स वेल्ड नट अचूक पोझिशनिंग, कायमस्वरूपी अँटी-लूजिंग, एकल-बाजूचे असेंब्ली आणि समायोज्य सामर्थ्य एकत्रित करते. त्याच वेळी, ते भागांची संख्या आणि श्रमिक तास कमी करते, ज्यामुळे ते पातळ शीट मेटल कनेक्शनसाठी पसंतीचे वेल्डिंग नट बनते.

(1) फ्लँज एकत्रीकरण

विस्तारित फ्लँज पृष्ठभागासह सुसज्ज, जे समान रीतीने दाब वितरीत करते आणि पातळ प्लेट कोसळण्यापासून प्रतिबंधित करते. अतिरिक्त वॉशर्सची आवश्यकता नाही.

（2） तीन उंच प्लॅटफॉर्म, अचूक स्थिती

फ्लँजच्या खालच्या पृष्ठभागावर तीन 120°-कोन असलेल्या वेल्डिंग प्रोट्र्यूशन्स आहेत, जे आपोआप संरेखित करतात आणि विस्थापन टाळतात.

（3） कायमस्वरूपी ऍन्टी-लूझिंग

वेल्डिंगनंतर, फ्लॅन्ग्ड हेक्स वेल्ड नट आणि बेस मटेरियल एक अविभाज्य भाग बनतात. कंपन आणि प्रभावाच्या परिस्थितीत, ते कधीही सैल होणार नाही.

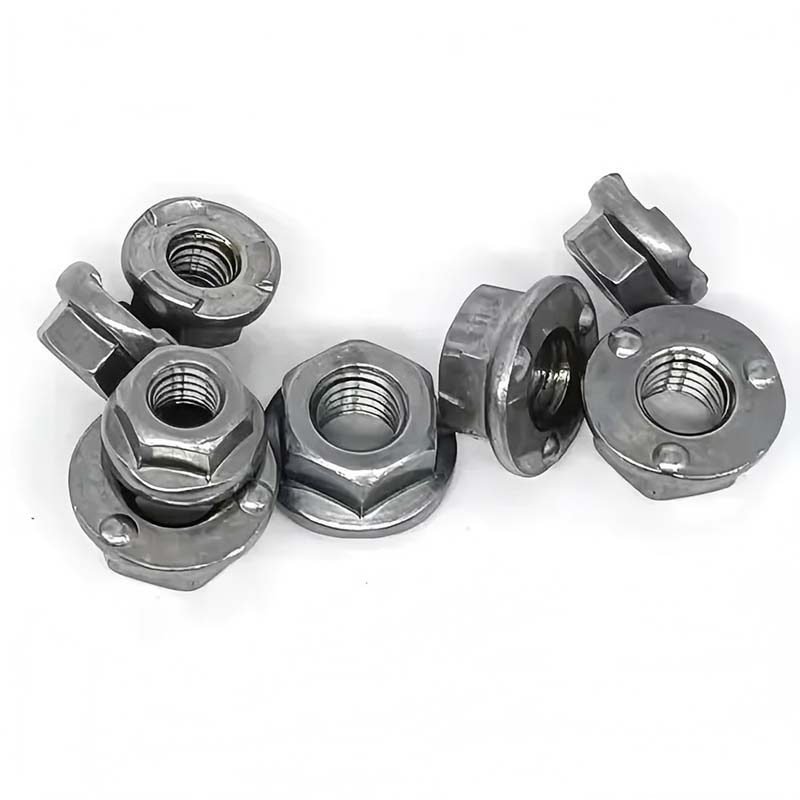

Flanged Hex Weld Nut

（4） शक्ती श्रेणींची संपूर्ण श्रेणी (4.8 - 10.9 ग्रेड)

कमी कार्बन स्टील (4.8/6.8 ग्रेड), मध्यम कार्बन/मिश्रधातूचे स्टील (8.8/10.9 ग्रेड), स्टेनलेस स्टील (A2-70/A4-70) पर्याय म्हणून उपलब्ध आहेत. आवश्यकतेनुसार सामर्थ्य जुळवता येते, घरगुती उपकरणांपासून ते अवजड ट्रक चेसिसपर्यंत.

(5) गंज-प्रतिरोधक उपायांची विस्तृत श्रेणी उपलब्ध आहे:

इलेक्ट्रो-गॅल्वनाइझिंग (48-120 तास सॉल्ट स्प्रे), हॉट-डिप गॅल्वनाइजिंग (500 तास+), डॅक्रोमेट (1000 तास+), स्टेनलेस स्टील त्याच्या नैसर्गिक रंगात (304/316), इ. किनारी भाग, रासायनिक वनस्पती आणि बाहेरील ठिकाणे यांसारख्या कठोर वातावरणासाठी योग्य.

(6) एकल-बाजूचे असेंब्ली, मागील बाजूस कोणत्याही साधनांची आवश्यकता नाही

काजू वर्कपीसवर वेल्डेड केले गेले आहेत. पाठीमागील बाजूने निराकरण करण्यासाठी पाना वापरण्याची गरज न पडता फक्त एका बाजूने बोल्ट घट्ट करा. बंद खोके आणि वाहनाच्या शरीराच्या अंतर्गत पोकळी यासारख्या अरुंद जागांसाठी विशेषतः योग्य.

(7) मोठ्या प्रमाणात स्वयंचलित उत्पादनासाठी योग्य

कोल्ड हेडिंग फॉर्मिंग + थ्रेडिंग, चांगल्या मितीय सुसंगततेसह; ऑटोमॅटिक फीडिंग व्हायब्रेशन डिस्क आणि रेझिस्टन्स स्पॉट वेल्डिंग मशीनसह एकत्रित, सिंगल-पीस फास्टनिंगची किंमत "नट + वॉशर" सोल्यूशनपेक्षा खूपच कमी आहे.

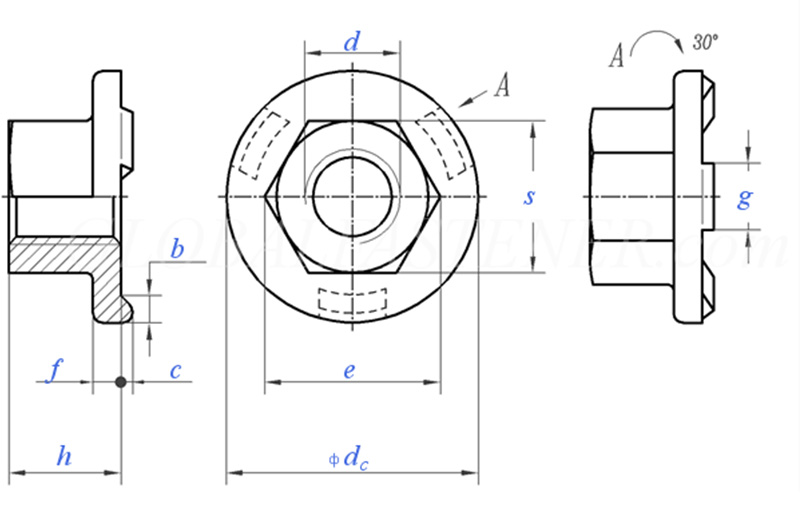

Flanged Hex Weld Nut

धाग्याचा आकार			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	खडबडीत थ्रेड पिच		0.8	1	1.25	1.5	1.75	2	2
P	फाइन थ्रेड पिच		/	/	/	/	15	1.5	1.5
C	नाममात्र आकार	±0.1	0.8	0.8	1	1.2	1.2	1.2	1.2
dc	कमाल		15.5	18.5	22.5	26.5	30.5	33.5	36.5
dc	मि		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	मि		8.2	10.6	13.6	16.9	19.4	22.4	25
e	कमाल		8.5	10.9	14	17.5	20	23	26
f	नाममात्र आकार	±0.25	1.7	2	2.5	3	3	4	4
g	नाममात्र आकार	±0.1	4	5	6	7	8	8	8
m	मि		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	कमाल		5	7	10	13	15	17	19.5
S	कमाल		8	10	13	16	18	21	24
S	मि		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	कमाल = नाममात्र आकार		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	मि		2	2.5	2.5	2.75	3	3.25	3.5
प्रति 1000 युनिट्सकेजी			/	5.7	12.2	21.8	29.4	45.8	/

अर्ज फील्ड

मजबूत वेल्डिंग, अचूक पोझिशनिंग, विश्वासार्ह अँटी-लूझिंग आणि सिंगल-साइड असेंब्ली यासारख्या फायद्यांमुळे खालील उद्योगांमध्ये आणि परिस्थितींमध्ये फ्लँग्ड हेक्स वेल्ड नट मोठ्या प्रमाणावर वापरले जाते.

（1） ऑटोमोबाईल मॅन्युफॅक्चरिंग: फ्लॅन्ग्ड हेक्स वेल्ड नटचा वापर बंपर, सीट्स, इन्स्ट्रुमेंट पॅनेल, डोअर ऍक्सेसरीज इ. स्थापित करण्यासाठी केला जातो.

(२) उपकरणे आणि इलेक्ट्रिकल कॅबिनेट: रेफ्रिजरेटर्स, वॉशिंग मशीन आणि एअर कंडिशनर्सच्या शेलचे थ्रेडेड कनेक्शन पॉइंट; वितरण बॉक्स आणि कंट्रोल कॅबिनेटची स्थापना बेस.

（3） यांत्रिक उपकरणे: शीट मेटल कव्हर्स, संरक्षक कव्हर आणि सपोर्ट फिक्सिंग.

(४) आर्किटेक्चर आणि हार्डवेअर: लाइट स्टील स्ट्रक्चर कनेक्शन, प्रीफेब्रिकेटेड मेटल घटक.

（5）रेल्वे ट्रान्झिट: कॅरेजचे अंतर्गत फिटिंग्ज आणि इलेक्ट्रिकल उपकरणे निश्चित करणे.

(6)नवीन ऊर्जा: फोटोव्होल्टेइक इन्व्हर्टर हाउसिंग, एनर्जी स्टोरेज कॅबिनेट बॉडी.
