दोन पट स्वयं लॉकिंग वॉशर्स

Xiaoguo® फॅक्टरीद्वारे प्रदान केलेले टू फोल्ड सेल्फ लॉकिंग वॉशर्स पारंपारिक लॉकिंग पद्धत सोडून देतात आणि घर्षणाऐवजी तणावाच्या लूजिंग-विरोधी तत्त्वाचा अवलंब करतात, ज्यामुळे कार्यक्षमतेत लक्षणीय वाढ होते.

चौकशी पाठवा

उत्पादन वर्णन

टू फोल्ड सेल्फ लॉकिंग वॉशर्सचे मुख्य अँटी-लूझिंग तत्त्व यात आहे: कंपनामुळे होणारी हानीकारक ऊर्जा लॉकिंगसाठी आवश्यक असलेल्या शक्तीमध्ये रूपांतरित करणे. "घर्षण" द्वारे सैल होण्यापासून रोखण्यासाठी राखून ठेवणारी अंगठी वापरण्याच्या पारंपारिक पद्धतीवर अवलंबून न राहता, एक स्मार्ट यंत्रणा अवलंबली गेली:

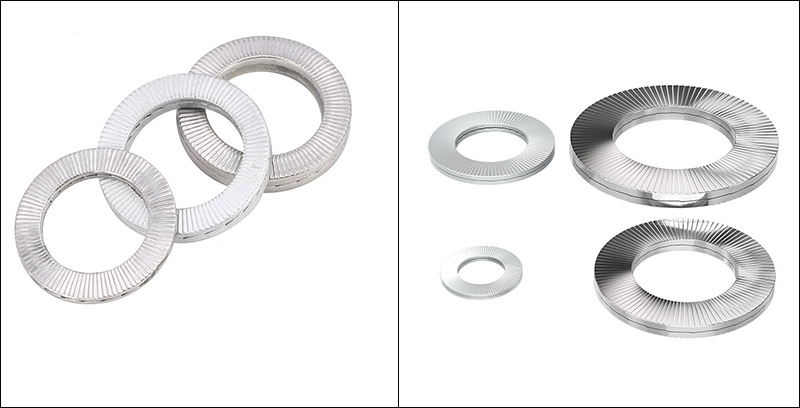

Two Fold Self Locking Washers

(1) प्रारंभिक घट्ट करणे: दुहेरी बाजूची स्थिती

स्थापनेदरम्यान, दोन वॉशरचे पाचर-आकाराचे पृष्ठभाग एकमेकांशी संरेखित केले जातात आणि जोड्यांमध्ये वापरले जातात.

बाह्य फिक्सेशन: घट्ट करताना, टू फोल्ड सेल्फ लॉकिंग वॉशरच्या बाहेरील पृष्ठभागावरील रेडियल बारीक दात नट/बोल्टच्या डोक्यावर आणि वर्कपीसच्या पृष्ठभागावर घट्टपणे चावतात, संपर्क पृष्ठभागावर लक्षपूर्वक सील करतात आणि घसरणे टाळतात.

आतील धारणा: या टप्प्यावर, दोन वॉशरच्या आतील बाजूस असलेल्या पाचर-आकाराचे पृष्ठभाग (मोठे दात) एकमेकांच्या जवळच्या संपर्कात आहेत, परंतु कोणतीही सापेक्ष हालचाल झाली नाही, त्यामुळे त्यानंतरच्या यांत्रिक क्रियेसाठी जागा उपलब्ध होते.

(2) ट्रिगरिंग सैल करणे: घसरण्याऐवजी चुकीचे संरेखन

जेव्हा उपकरणे कंपन करणाऱ्या वातावरणात कार्यरत असतात, तेव्हा नट सैल होण्याची फारशी प्रवृत्ती दर्शवू लागते.

बाहेरील रेडियल दातांची घर्षण शक्ती आतील वेज-आकाराच्या पृष्ठभागापेक्षा खूप जास्त असल्यामुळे, नट आणि टू फोल्ड सेल्फ लॉकिंग वॉशरमध्ये हालचाल होणार नाही.

एकमात्र हालचाल अशी आहे की दोन वॉशर आतील बाजूस पाचर-आकाराच्या पृष्ठभागावर एकमेकांच्या विरूद्ध "जागाबाहेर सरकतात".

（3） स्व-लॉकिंग साध्य करणे: वेज इफेक्टची गुरुकिल्ली

जेव्हा उपकरणे कंपन करतात किंवा चढ-उतार शक्तींचा अनुभव घेतात, तेव्हा पाचर-आकाराच्या पृष्ठभागाद्वारे तयार होणारे शक्तिशाली काउंटरफोर्स ही कंपने त्वरित रद्द करतात. हे बोल्टला विरुद्ध दिशेने फिरण्यापासून प्रतिबंधित करते आणि कंपन ऊर्जेला टू फोल्ड सेल्फ लॉकिंग वॉशरच्या लॉकिंग फोर्समध्ये रूपांतरित करते, "ते जितके कंपन करते तितके घट्ट होत जाणे" चा परिणाम साध्य करते, ज्यामुळे त्याच्या मूळ कारणापासून सैल होण्यास प्रतिबंध होतो.

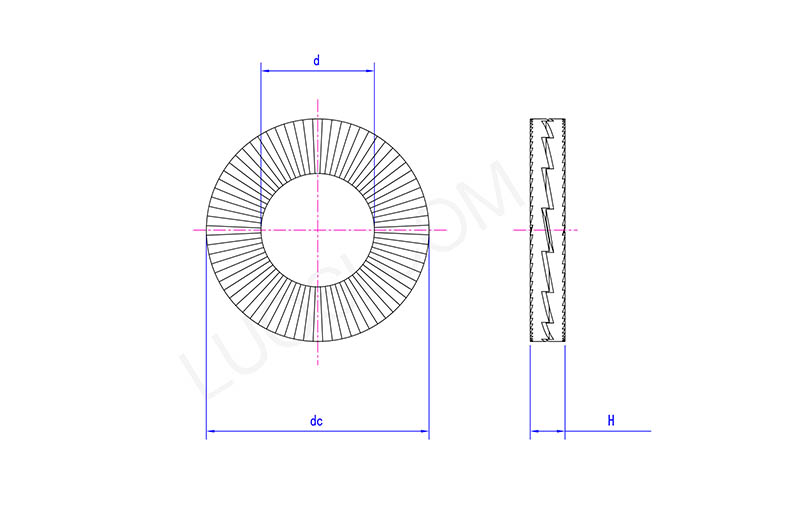

Two Fold Self Locking Washers

सोम	φ२०	φ२२	φ24	φ२७	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d कमाल	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d मि	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
dc कमाल	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de मि	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
एच कमाल	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H मि	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
