डबल फोल्ड वेज लॉक वॉशर

Xiaoguo® कारखान्याने उत्पादित केलेल्या डबल फोल्ड वेज लॉक वॉशरमध्ये दुहेरी-स्तर रचना आणि दुहेरी-लॉकिंग डिझाइन आहे. पारंपारिक पारंपारिक अँटी-लूझिंग फास्टनर्सच्या तुलनेत, त्यांची कार्यक्षमता खूपच चांगली आहे.

चौकशी पाठवा

उत्पादन वर्णन

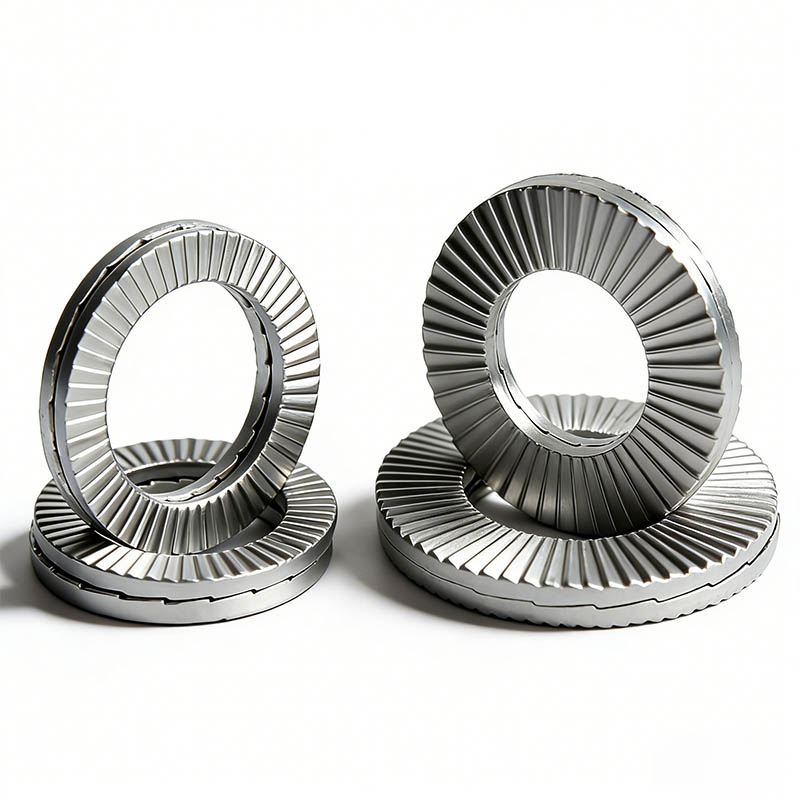

डबल फोल्ड वेज लॉक वॉशर एक प्रगत आणि उच्च-कार्यक्षमता अँटी-लूझिंग फास्टनर आहे. हे घर्षणावर अवलंबून असलेल्या पारंपरिक पद्धतीऐवजी वेज लॉकिंग तंत्रज्ञानाचा वापर करते. हे दुहेरी-स्तर दुमडलेल्या वेज स्ट्रक्चरचा अवलंब करते, दोन्ही बाजूंना दातेदार पृष्ठभाग असतात. खरं तर, ते अगदी एकसारख्या वॉशरच्या जोडीने (दोन तुकडे) बनलेले आहे. प्रत्येक वॉशरची अनोखी रचना ही त्याची उत्कृष्ट अँटी-लूझिंग कार्यक्षमता प्राप्त करण्याची गुरुकिल्ली आहे.

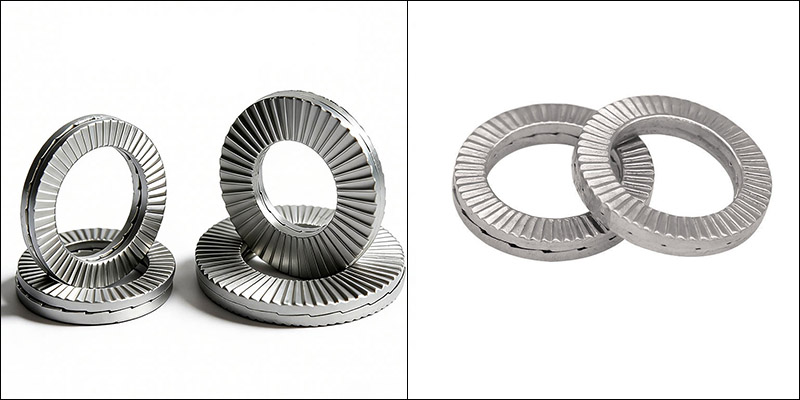

Double Fold Wedge Lock Washer

स्ट्रक्चरल वैशिष्ट्ये

डबल फोल्ड वेज लॉक वॉशरचे मुख्य संरचनात्मक वैशिष्ट्य त्याच्या दोन गॅस्केटच्या डिझाइनमध्ये आहे, ज्यामध्ये आतील आणि बाह्य पृष्ठभाग अनुक्रमे लॉकिंग आणि फिक्सेशनची कार्ये करतात.

(1) जोडलेले वॉशर

संच तयार करण्यासाठी दोन समान गॅस्केट एकत्र केले जातात. हे डिझाइन पारंपरिक सिंगल-पीस फॉर्मपासून दूर जाते. लॉकिंग सिस्टम तयार करण्यासाठी उत्पादनादरम्यान दोन गॅस्केट पूर्व-एकत्रित केले जातात. हे सममितीय डिझाइन पुन्हा वापरले जाऊ शकते आणि वेगळे केल्यावर गॅस्केटचे नुकसान होणार नाही.

(2) रेडियल उंचावलेला पृष्ठभाग

हे उठलेले नमुने डबल फोल्ड वेज लॉक वॉशरची बाजू आहेत जी नट, बोल्ट किंवा कनेक्ट केलेल्या घटकाच्या पृष्ठभागाच्या थेट संपर्कात येतात. पृष्ठभागावर उत्कृष्ट रेडियल उंचावलेले नमुने/डेंटिकल्स आहेत. ते प्रामुख्याने या पृष्ठभागावर डबल फोल्ड वेज लॉक वॉशरचे निराकरण करण्यासाठी, त्यास जागी "लॉक" करतात आणि त्यांच्या दरम्यान कोणतेही सरकणे प्रतिबंधित करतात.

(३) त्रिकोणी दात पृष्ठभाग

हे गॅस्केटच्या विरुद्ध बाजूला वीण पृष्ठभाग आहे. आतील पृष्ठभाग वेज-आकाराच्या दात पृष्ठभागांनी बनलेला असतो जो परिघाच्या बाजूने समान रीतीने वितरीत केला जातो, कॅम सारखा असतो आणि त्याला "वेज-आकाराचे दात" किंवा "कलते दात पृष्ठभाग" असेही म्हणतात.

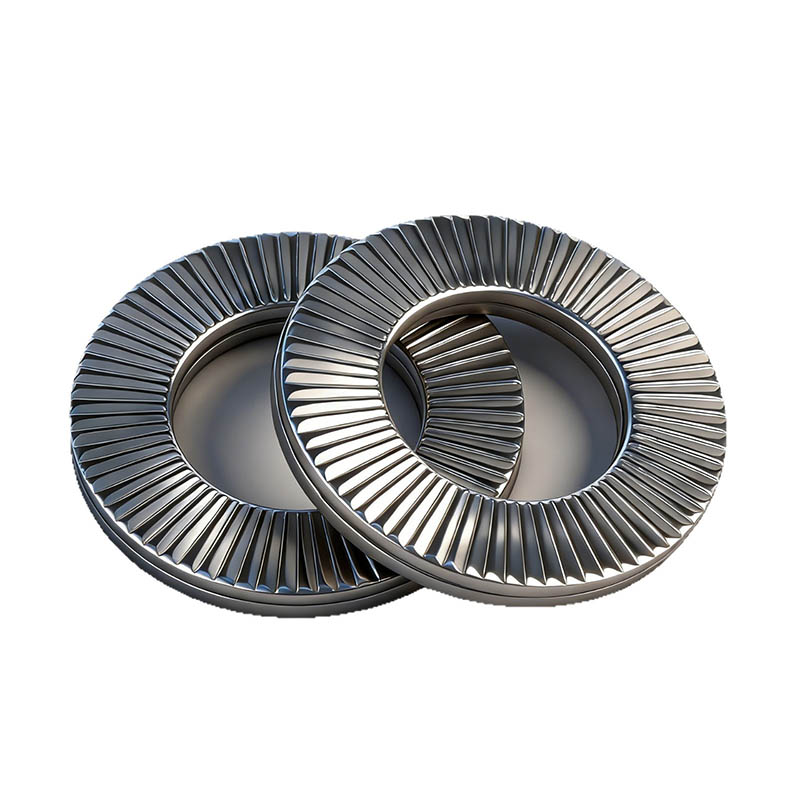

Double Fold Wedge Lock Washer

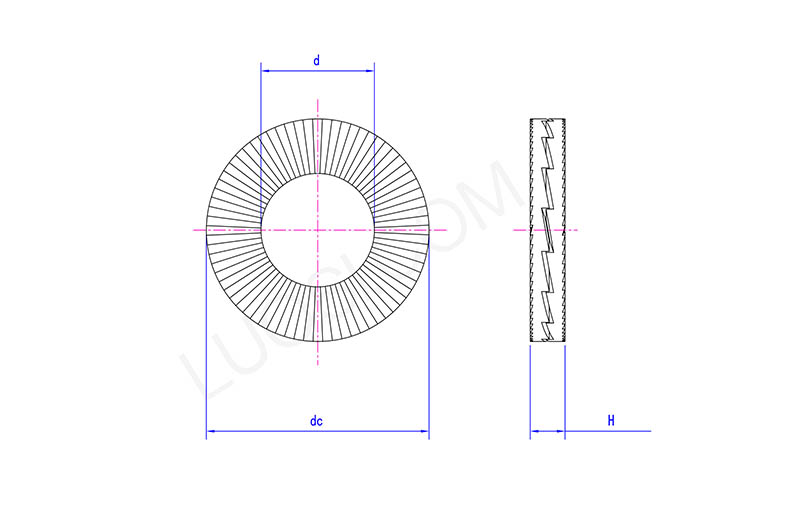

सोम	φ२०	φ२२	φ24	φ२७	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d कमाल	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d मि	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
dc कमाल	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de मि	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
एच कमाल	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H मि	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3

वारंवार विचारले जाणारे प्रश्न

(1) ते पुन्हा वापरण्यायोग्य आहे का?

होय, ते अनेक वेळा पुन्हा वापरले जाऊ शकते. त्याचे लॉकिंग कार्यप्रदर्शन पुनरावृत्ती आणि असेंब्ली नंतर सहजपणे कमी होणार नाही.

(2) तुम्ही कोणते साहित्य पुरवता?

आमच्याकडे स्प्रिंग स्टील, कार्बन स्टील आणि स्टेनलेस स्टीलच्या आवृत्त्या आहेत. पृष्ठभागावरील उपचारांमध्ये झिंक प्लेटिंग, हॉट डिप गॅल्वनाइज्ड आणि ब्लॅक ऑक्साईड यांचा समावेश होतो.

（3） सामान्य स्प्लिट लॉक वॉशरच्या तुलनेत फायदा काय आहे?

खूप चांगले कंपन प्रतिरोध, मजबूत लॉकिंग प्रभाव, थकवा आणि विकृत करणे सोपे नाही, जास्त भार आणि उच्च कंपन प्रसंगी अधिक योग्य.
