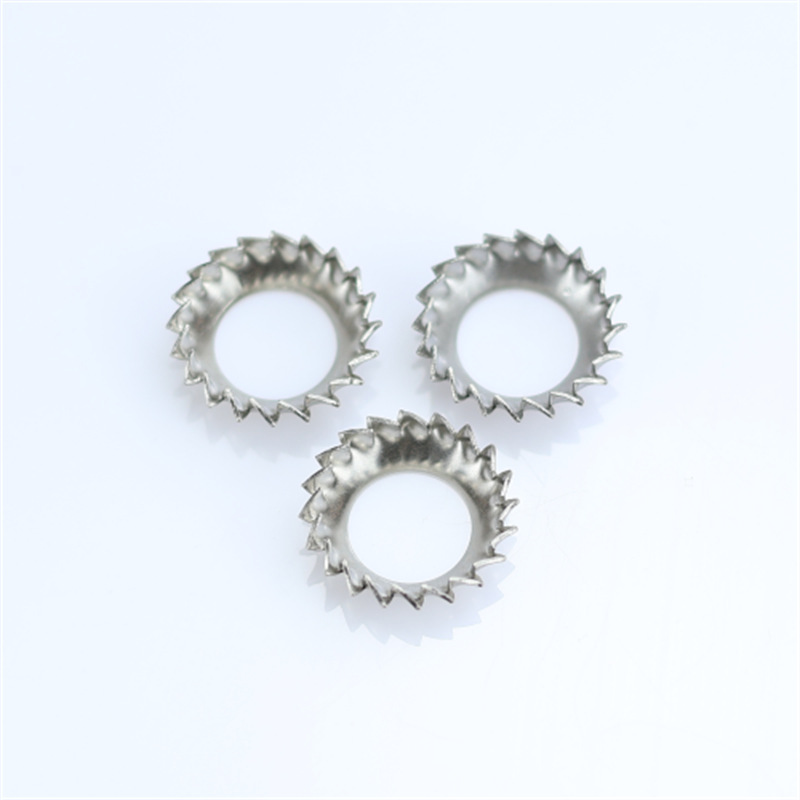

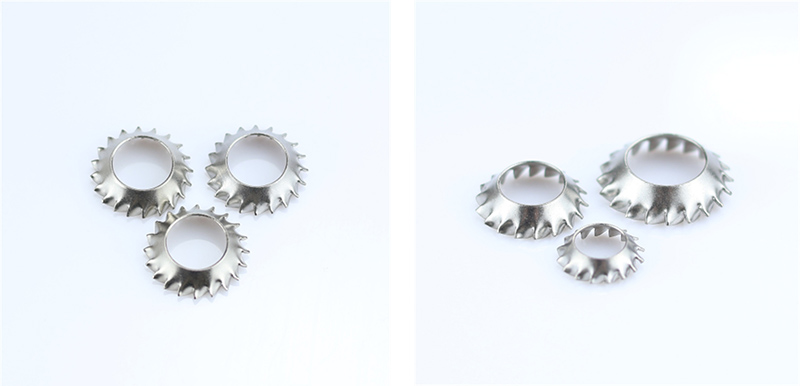

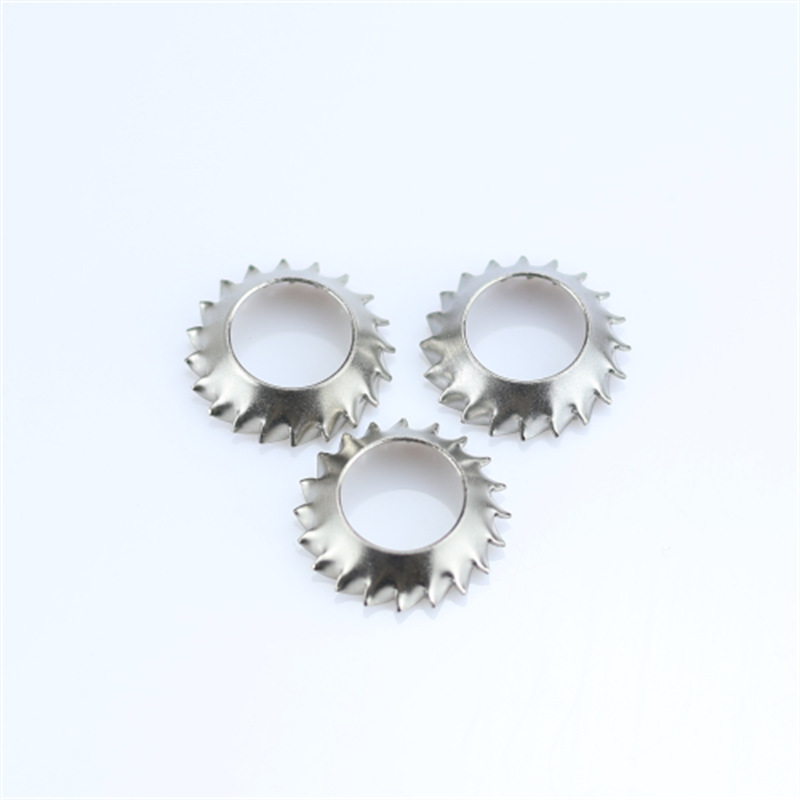

काउंटरस्कंसह दातदार लॉक वॉशर

काउंटरसंकसह या प्रकारच्या टूथेड लॉक वॉशरची रचना त्याच्या मुख्य वैशिष्ट्यांद्वारे समजू शकते. प्रत्येक भाग गुळगुळीत स्थापना, लवचिक प्री-टाइटनिंग आणि मजबूत अँटी-लूझिंग साध्य करण्यासाठी एकत्रितपणे कार्य करतो.

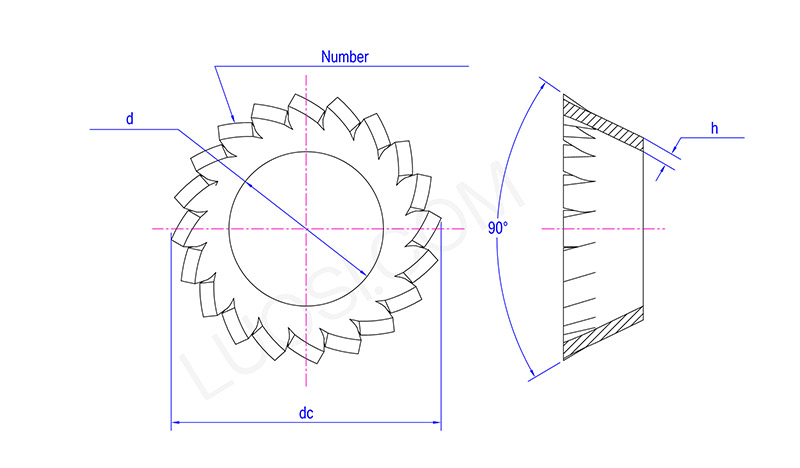

काउंटरस्कंक प्रोफाइल

काउंटरसंकसह टूथेड लॉक वॉशर्सचे आतील छिद्र 45° स्टँडर्ड काउंटरसंक चेम्फरसह मशीन केलेले आहे, जे मानक काउंटरसंक स्क्रूच्या शंकूच्या आकाराच्या कोनाशी जुळते. हे काउंटरसंक क्रॉस-हेड आणि काउंटरसंक हेक्सागोनल स्क्रूसाठी योग्य आहे.

इन्स्टॉलेशन दरम्यान, वॉशर वर्कपीसच्या काउंटरसंक होलमध्ये पूर्णपणे घातला जातो, ज्यामुळे स्क्रू हेड वर्कपीसच्या पृष्ठभागापेक्षा किंवा किंचित खाली फ्लश होऊ शकते.

कार्य: असेंबली पृष्ठभाग सपाट आणि गुळगुळीत आहे याची खात्री करण्यासाठी, कोणत्याही प्रोट्र्यूशन्सशिवाय, आणि स्पर्श केल्यावर अस्वस्थता येत नाही किंवा इतर घटकांमध्ये व्यत्यय आणत नाही.

शंकूच्या आकाराचे / डिश बॉडी

काउंटरसंकसह टूथड लॉक वॉशर्समध्ये मुक्त स्थितीत शंकूच्या आकाराच्या छत्रीसारखी रचना असते (मध्यभागी उच्च आणि कडा खालच्या असतात, किंवा मध्यभागी खालचा असतो आणि कडा उच्च असतात, विशिष्ट डिझाइननुसार) आणि त्यात लवचिकपणे विकृत करण्याची अंतर्निहित क्षमता असते.

जेव्हा स्क्रू घट्ट केला जातो, तेव्हा शंकूच्या आकाराची रचना सपाट होते, ज्यामुळे सतत अक्षीय प्रतिक्षेप शक्ती निर्माण होते.

कार्य: लवचिक प्रीलोड प्रदान करते, थर्मल विस्तार, पोशाख किंवा सामग्रीच्या विकृतीमुळे निर्माण झालेल्या अंतरांची भरपाई करते आणि बोल्टला सैल होण्यापासून प्रतिबंधित करते.

बाह्य सेरेटेड दात

काउंटरसंकसह टूथेड लॉक वॉशर्सच्या बाह्य परिघावर, तीक्ष्ण रेडियल दातांच्या पंक्तीची एकसमान व्यवस्था आहे. दातांचा आकार तीक्ष्ण आणि नियमित असतो, दातांच्या टिपा बाहेरच्या दिशेला असतात.

घट्ट करताना, दात वर्कपीसच्या पृष्ठभागावर (किंवा मेटल प्लेनशी संपर्क साधतात) चावतात, यांत्रिक लॉकिंगचे अनेक बिंदू तयार करतात, घर्षण प्रतिरोधनात लक्षणीय वाढ करतात आणि स्क्रूला फिरण्यापासून आणि त्याच्या मूळ कारणापासून सैल होण्यापासून प्रतिबंधित करतात.

कार्य: कंपन किंवा प्रभावामुळे घूर्णन ढिले होण्यास प्रतिकार करणे.

दात पेंट, ऑक्साईड लेयर किंवा कोटिंगला छिद्र करू शकतात, ज्यामुळे इलेक्ट्रिकल ग्राउंडिंग मार्ग तयार होतो.

इंटिग्रेटेड क्लोज-लूप बॉडी स्ट्रक्चर

संपूर्ण तुकड्यात कोणतेही उघडणे किंवा सांधे नसतात आणि ते एकाच स्टॅम्पिंग प्रक्रियेद्वारे तयार होतात. ते समान रीतीने ताणलेले आहे आणि खंडित होण्याची शक्यता नाही. दीर्घकालीन कंपन परिस्थितीतही यात मजबूत संरचनात्मक स्थिरता आहे.

सपाट आधारभूत पृष्ठभाग

वर्कपीसच्या संपर्कात असलेली तळाची पृष्ठभाग burrs शिवाय एक गुळगुळीत विमान आहे. हे शीट मेटल, ॲल्युमिनियम, पेंट केलेले भाग किंवा प्लास्टिकचे भाग स्क्रॅच करणार नाही आणि ते अचूक आणि देखावा असेंब्लीसाठी योग्य आहे.
