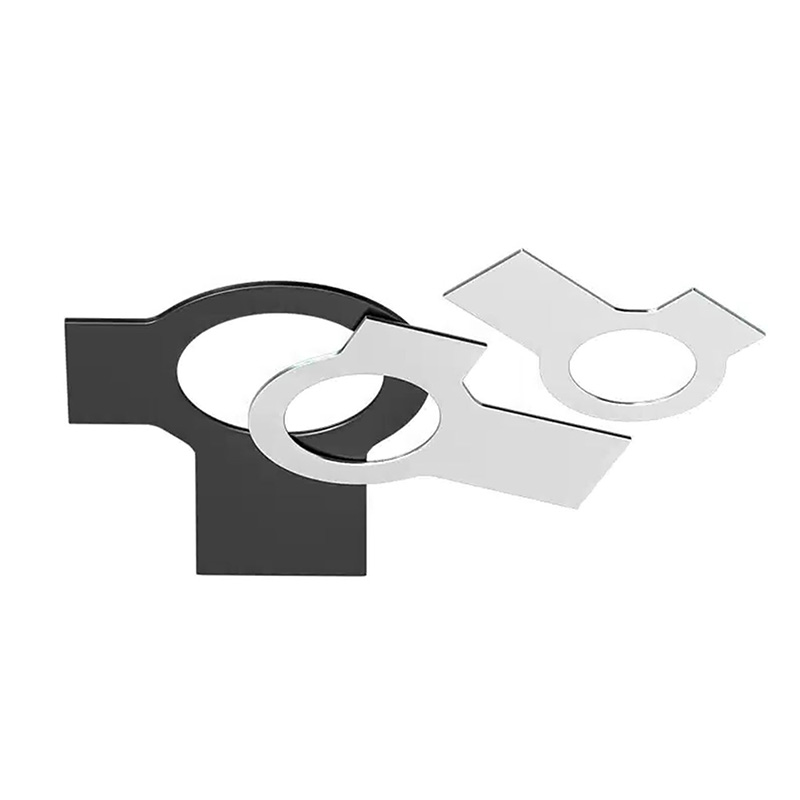

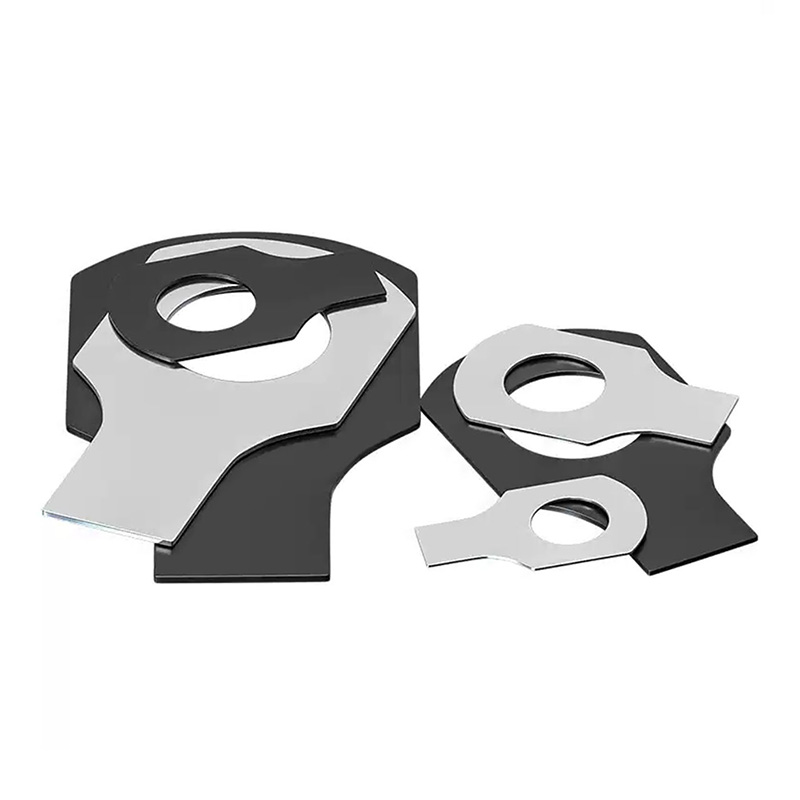

लांब टॅब आणि पंख असलेले टॅब वॉशर्स

Xiaoguo® कारखान्याद्वारे उत्पादित लांब टॅब आणि पंख असलेल्या टॅब वॉशर्समध्ये अँटी-लूझिंग फंक्शनच्या दृष्टीने अत्यंत उच्च विश्वासार्हता आहे. सतत कंपन आणि प्रभावाच्या परिस्थितीतही, ते चांगली लॉकिंग स्थिती राखू शकतात.

चौकशी पाठवा

उत्पादन वर्णन

लांब टॅब आणि पंख असलेल्या टॅब वॉशर्सचे कार्य तत्त्व घर्षण किंवा लवचिकतेऐवजी शुद्ध यांत्रिक लॉकिंगवर आधारित आहे. मुख्य यंत्रणा म्हणजे दोन कानाचे तुकडे वाकणे, ज्यामुळे नट (किंवा बोल्ट हेड) वर्कपीसच्या सापेक्ष फिरण्यापासून शारीरिकरित्या प्रतिबंधित करते.

【1】विशिष्ट कामप्रक्रिया

（1） कान टॅब राखीव ठेवून, सामान्य स्थापना

बोल्टवर लांब टॅब आणि पंख असलेले टॅब वॉशर ठेवा, नंतर नट घट्ट करा. या टप्प्यावर, दोन्ही कानाचे टॅब सरळ राहतात आणि वाकलेले नाहीत.

(2) लहान कान वाकवा आणि काजू लॉक करा

लहान कान वरच्या दिशेने वाकण्यासाठी पक्कड वापरा, ज्यामुळे ते नटच्या एका बाजूला घट्ट चिकटतील. नट फिरण्यापासून रोखण्यासाठी लहान कानांनी नटच्या विमानाविरूद्ध विश्रांती घेतली पाहिजे.

(३) लांब कान वाकवा आणि लांब टॅब आणि पंख असलेल्या टॅब वॉशरचे निराकरण करा

लांब कान खाली किंवा बाजूला वाकवा, जेणेकरून ते वर्कपीसच्या काठाला पकडू शकतील, वर्कपीसवरील स्लॉट छिद्रांमध्ये घालू शकतील किंवा निश्चित प्रोट्र्यूशनच्या विरूद्ध विश्रांती घेऊ शकतील.

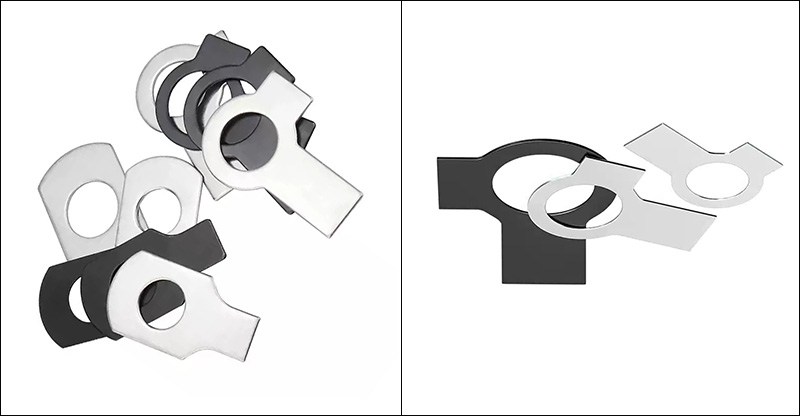

Tab Washers With Long Tab And Wings

【2】अंतिम प्रभाव निर्धारण

लांब कानाने वॉशर वर्कपीसवर स्थिर केले, वॉशर फिरू शकत नाही याची खात्री करून.

लहान कान नट आणि वॉशर एकत्र लॉक करतात आणि नट देखील फिरू शकत नाहीत.

वॉशर आणि नट दरम्यान कोणतीही सापेक्ष हालचाल होऊ शकत नसल्यामुळे, बोल्ट कनेक्शन पूर्णपणे लॉक केलेले आहे.

【3】घर्षण-आधारित ऍन्टी-लूझिंग मेकॅनिझममधील फरक

घर्षण लॉक: हे प्रतिकार निर्माण करून रोटेशन प्रतिबंधित करते. कंपन या प्रतिकारावर मात करू शकते आणि सैल होऊ शकते.

लांब टॅब आणि पंखांसह टॅब वॉशर्स: थेट शारीरिक हस्तक्षेपाद्वारे, जोपर्यंत कानाचा तुकडा वाकलेला किंवा खराब होत नाही तोपर्यंत, नट पूर्णपणे फिरणार नाही. ही लॉकिंग यंत्रणा कंपन, स्नेहन किंवा तापमान बदलांमुळे प्रभावित होत नाही.

Tab Washers With Long Tab And Wings

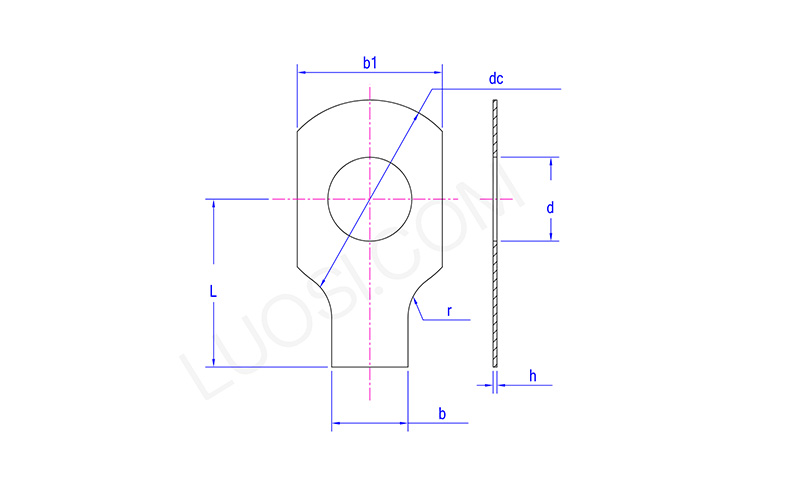

सोम	φ३	φ ४	φ5	φ6	φ8	φ१०	φ१२	φ14	φ16	φ18	φ२०
d कमाल	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d मि	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
dc कमाल	10	14	17	19	22	26	32	32	40	45	45
dc मि	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
एल मि	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
एल कमाल	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
