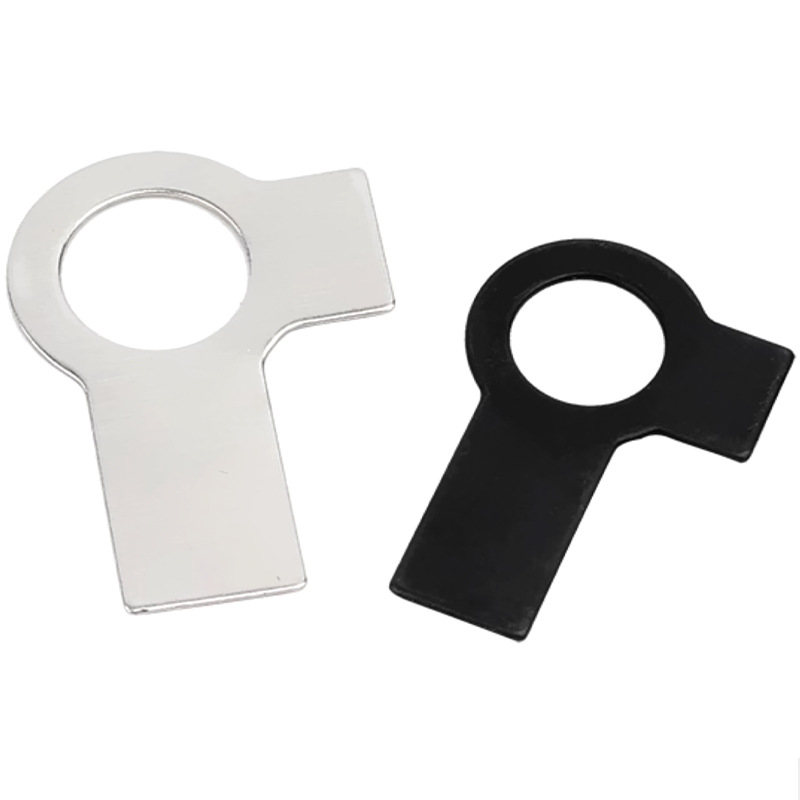

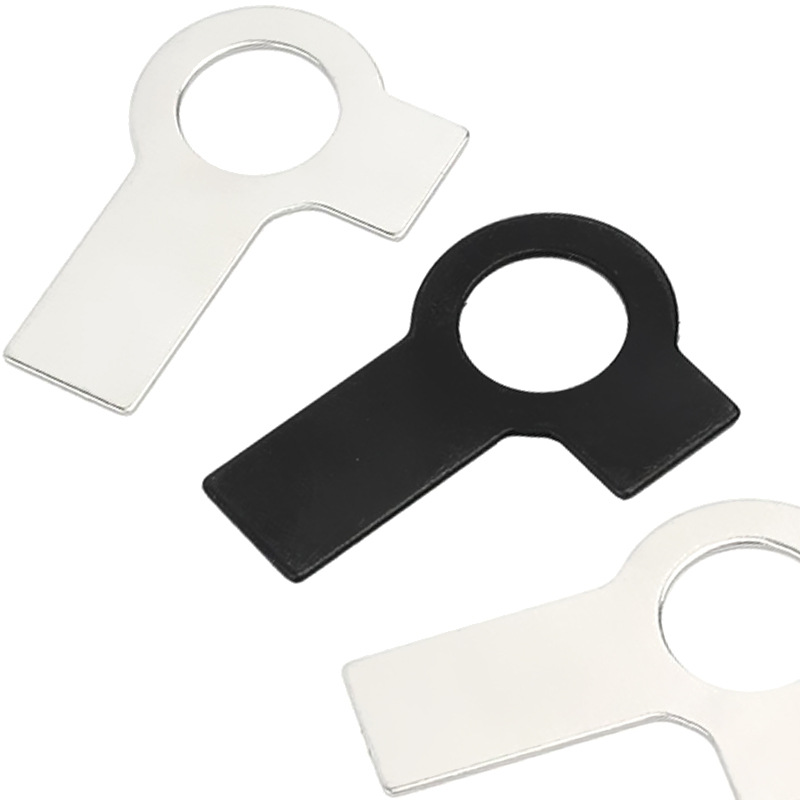

लांब आणि लहान टॅबसह टॅब वॉशर्स

Xiaoguo® कारखान्याने उत्पादित केलेले लांब आणि लहान टॅब असलेले टॅब वॉशर घर्षणाने न लावता यांत्रिक पद्धतीने लॉक केले जातात. यांत्रिक लॉकिंग मूलभूतपणे रोटेशन प्रतिबंधित करते आणि लॉकिंग प्रभाव अगदी स्पष्ट आहे.

चौकशी पाठवा

उत्पादन वर्णन

लांब आणि लहान टॅबसह टॅब वॉशर, जे डीआयएन 463 मेकॅनिकल लॉकिंग रिंगचे पालन करते, एक सिंगल-पीस, पूर्णपणे यांत्रिक लॉकिंग अँटी-लूझिंग रिंग आहे. हे सिंगल डाय-कास्टिंग प्रक्रियेद्वारे तयार होते, ज्यामध्ये एक लांब कानाचा तुकडा आणि एक लहान कानाचा तुकडा असतो, दोन कानाचे तुकडे अंदाजे 90° कोन बनवतात. हे षटकोनी बोल्ट/नट्ससाठी वापरले जाते, एक लांब आणि एका लहान कानाच्या तुकड्याच्या वाकण्याद्वारे अँटी-लूझिंग साध्य करण्यासाठी आणि उच्च-कंपन, डायनॅमिक लोड आणि थर्मल विस्तार आणि आकुंचन परिस्थितीसाठी योग्य आहे. ही रचना नट किंवा बोल्टच्या सापेक्ष रोटेशनला पूर्णपणे रोखू शकते, विश्वसनीय यांत्रिक लॉकिंग साध्य करते.

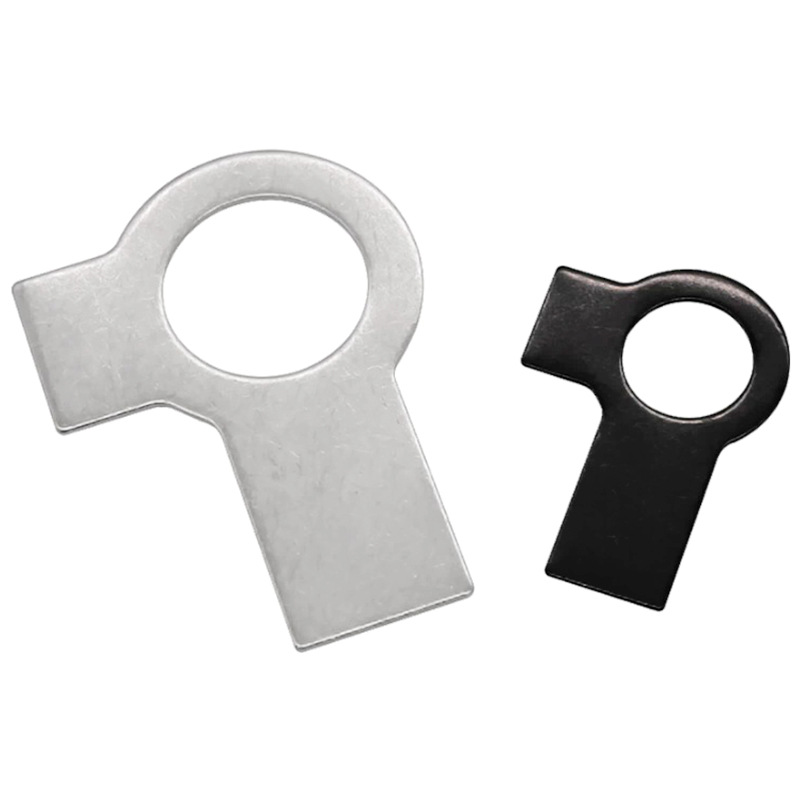

< style="text-align:center;"> Tab Washers With Long And Short Tab

स्ट्रक्चरल वैशिष्ट्ये

लांब आणि लहान टॅबसह टॅब वॉशरची संरचनात्मक वैशिष्ट्ये खालीलप्रमाणे आहेत:

(1) इंटिग्रेटेड स्टॅम्पिंग मोल्डिंग

लांब आणि लहान टॅब असलेले संपूर्ण टॅब वॉशर कोल्ड स्टॅम्पिंग प्रक्रियेद्वारे धातूच्या एकाच शीटपासून बनवले जातात. कोणतेही वेल्डिंग किंवा अतिरिक्त घटक नाहीत, परिणामी एक साधी रचना, उच्च शक्ती आणि कमी खर्च.

(२) दुहेरी कानाची रचना (एक लांब आणि एक लहान)

लांब आणि लहान टॅबसह टॅब वॉशरचा मुख्य भाग वर्तुळाकार असतो आणि दोन कानाचे तुकडे बाहेरच्या काठावर बाहेरच्या बाजूने पसरतात:

लहान टॅब: लांबी लहान

लांब टॅब: लांबी जास्त

दोन कानाचे तुकडे एकमेकांशी अंदाजे 90 अंशांचा कोन तयार करतात.

(३) कानाच्या तुकड्याच्या मुळाशी ताण सोडण्याची रचना असते.

कानाचा तुकडा आणि गोलाकार शरीर यांच्यातील कनेक्शन बिंदूवर, गोलाकार कोपरे किंवा थोडेसे रुंदीचे आकुंचन वाकताना ताण एकाग्रता कमी करण्यासाठी आणि कानाचा तुकडा तुटण्यापासून रोखण्यासाठी डिझाइन केले आहे.

(4) दंडगोलाकार शरीर

शरीराची जाडी एकसमान असते. शरीरावर कोणतेही दात किंवा कलते पृष्ठभाग नसतात आणि पृष्ठभाग सामान्यतः गुळगुळीत असतो.

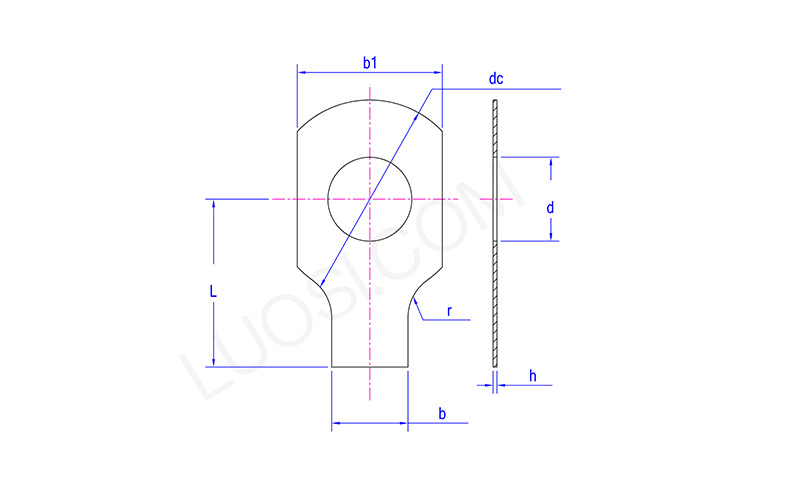

< style="text-align:center;"> Tab Washers With Long And Short Tab

सोम	φ३	φ ४	φ5	φ6	φ8	φ१०	φ१२	φ14	φ16	φ18	φ२०
d कमाल	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d मि	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
dc कमाल	10	14	17	19	22	26	32	32	40	45	45
dc मि	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
एल मि	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
एल कमाल	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
