लांब टॅब आणि पंख असलेले ब्लॅक स्टील टॅब वॉशर्स

Xiaoguo® कारखान्याने उत्पादित केलेल्या लाँग टॅब आणि विंगसह ब्लॅक स्टील टॅब वॉशर्समध्ये एक साधी रचना आहे, जी ऑपरेट करणे आणि वापरण्यास सोपी आहे. स्थापनेदरम्यान, फक्त एक नियमित रेंच आवश्यक आहे आणि कोणत्याही अतिरिक्त साधनांची आवश्यकता नाही.

चौकशी पाठवा

उत्पादन वर्णन

लांब टॅब आणि विंगसह ब्लॅक स्टील टॅब वॉशर्सच्या स्थापनेमध्ये चार सोप्या चरणांचा समावेश आहे. सुरक्षित लॉकिंग प्रभाव सुनिश्चित करण्यासाठी ऑपरेशनसाठी कृपया खालील क्रमाचे अनुसरण करा.

【1】साधन

पाना (नट किंवा बोल्ट घट्ट करण्यासाठी वापरला जातो)

टोकदार-नाक पक्कड किंवा सपाट-नाक पक्कड (कानाचे तुकडे वाकण्यासाठी वापरले जाते)

(पर्यायी) हॅमर + फिलिप्स स्क्रू ड्रायव्हर (जाड वॉशरसाठी)

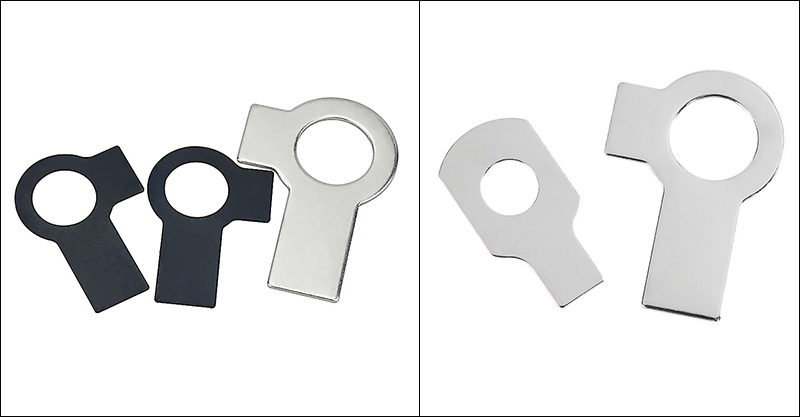

Black Steel Tab Washers With Long Tab and Wing

【2】इंस्टॉलेशन पायऱ्या

(1) वॉशर फिट करा

वर्कपीसच्या छिद्रातून बोल्ट पास करा. बोल्टवर लांब टॅब आणि विंग असलेले ब्लॅक स्टील टॅब वॉशर्स ठेवा, लांब टॅब आणि लहान टॅब दोन्ही बाहेरच्या दिशेने ठेवा. वॉशर पृष्ठभागावर सपाट असल्याची खात्री करा. नट हाताने स्क्रू करा, अद्याप ते पूर्णपणे घट्ट करू नका.

(२) नट घट्ट करा

आवश्यक टॉर्क येईपर्यंत नट बांधण्यासाठी पाना वापरा.

(३) लहान टॅब वाकवा

पक्कड सह लहान टॅब पकडा आणि वरच्या दिशेने दुमडणे. नटच्या एका सपाट चेहऱ्यावर घट्ट वाकवा.

(4) लांब टॅब वाकवा

लांब टॅब खाली किंवा बाजूला वाकण्यासाठी पक्कड वापरा. भागावरील खोबणीत फोल्ड करा किंवा भागाच्या काठावर घट्टपणे वाकवा.

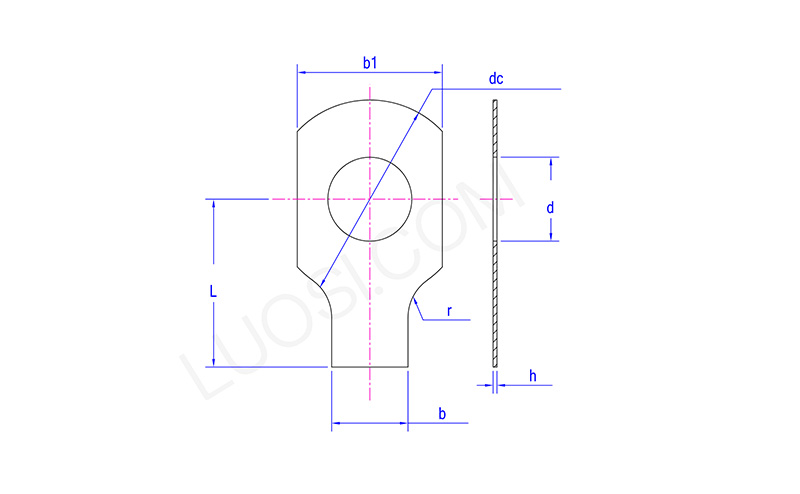

Black Steel Tab Washers With Long Tab and Wing

सोम	φ३	φ ४	φ5	φ6	φ8	φ१०	φ१२	φ14	φ16	φ18	φ२०
d कमाल	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d मि	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
dc कमाल	10	14	17	19	22	26	32	32	40	45	45
dc मि	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
एल मि	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
एल कमाल	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10

【3】प्रतिष्ठापन तपासणी

लहान कान नटच्या विमानाशी घट्ट जोडलेले असतात, नट फिरण्यापासून रोखतात.

लांब कान पक्के असतात आणि लांब टॅब आणि विंग असलेले ब्लॅक स्टील टॅब वॉशर्स वर्कपीसच्या तुलनेत फिरू शकत नाहीत.

दोन्ही कानाच्या तुकड्यांना क्रॅक नाहीत आणि जास्त वाकणे किंवा नुकसान नाही.

【4】लक्षासाठी टिपा

（1）एकल-वापर: स्थापनेनंतर, कानाचे तुकडे कायमचे वाकलेले असतात. काढताना, ते हातोडा किंवा कट करून सरळ केले पाहिजेत. लांब टॅब आणि विंग असलेले ब्लॅक स्टील टॅब वॉशर्स पुन्हा वापरले जाऊ शकत नाहीत.

(२) जास्त वाकू नका: वारंवार वाकणे किंवा जास्त वाकणे कोनांमुळे कानाच्या तुकड्याचे मूळ तुटू शकते, त्याचे लॉकिंग कार्य गमावू शकते.

(३) चुकीचे समजू नका: लहान कान नेहमी वरच्या दिशेने निर्देशित केले पाहिजेत आणि लांब कान खालच्या दिशेने निर्देशित केले पाहिजेत.
