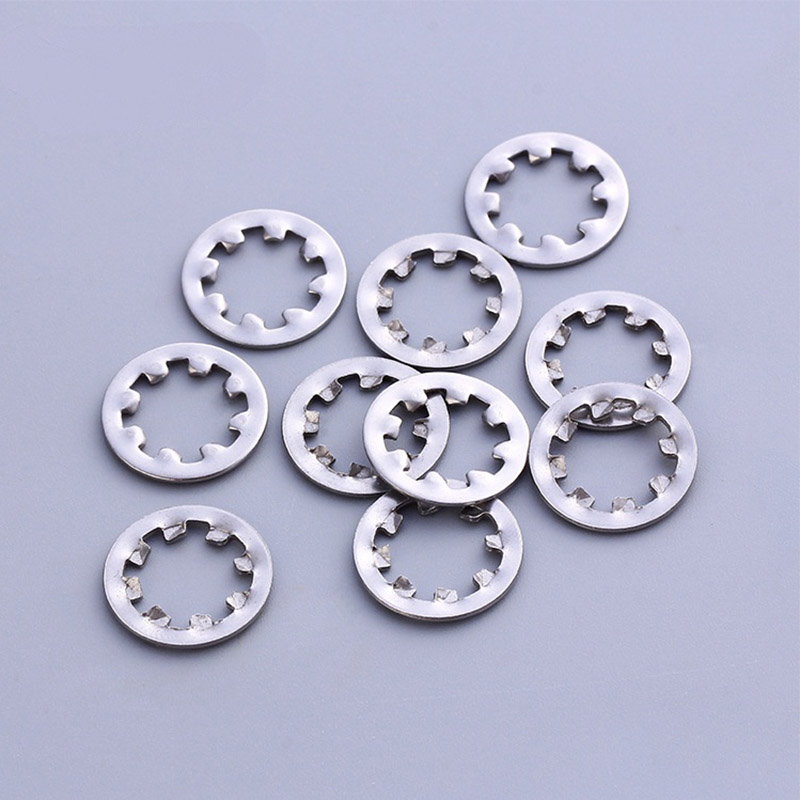

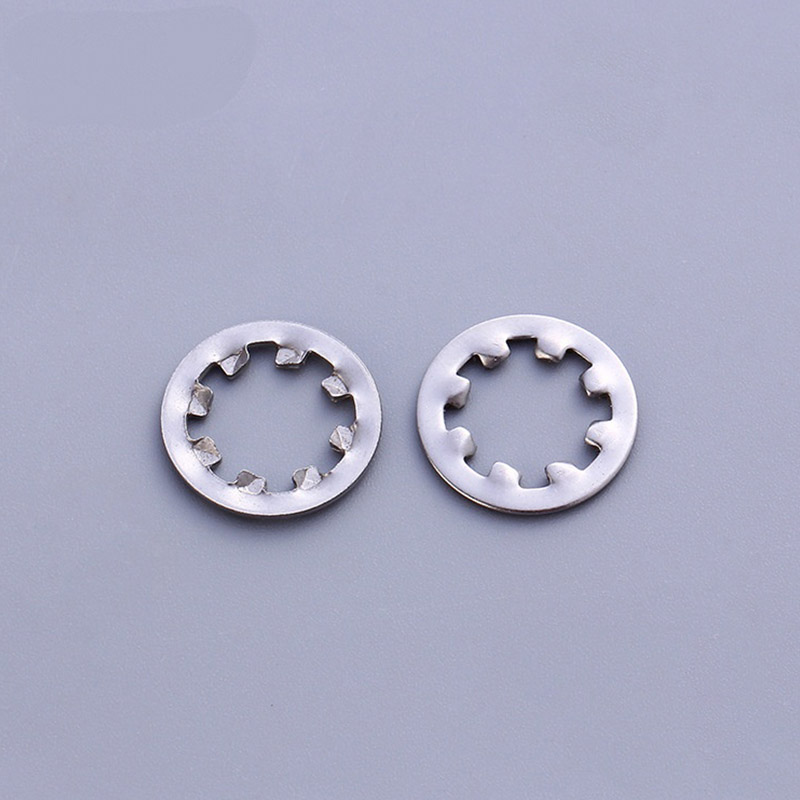

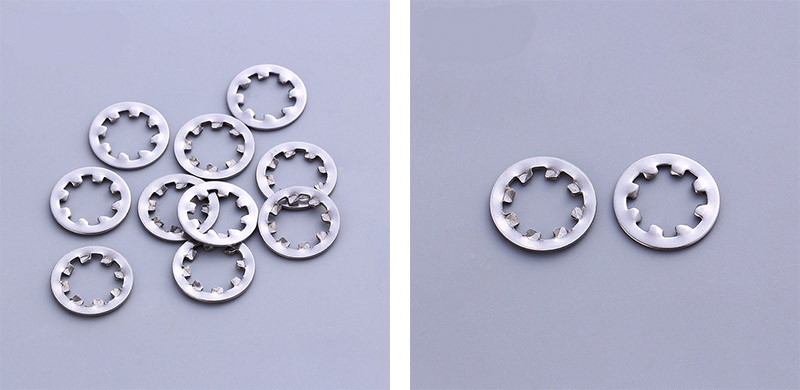

मानक अंतर्गत टूथ लॉक वॉशर्स

लहान डोके असलेल्या स्क्रूसाठी, Xiaoguo® मानक अंतर्गत टूथ लॉक वॉशर्स खरेदी करणे हा एक आदर्श पर्याय आहे. अंतर्गत दात डिझाइन हे सुनिश्चित करते की सर्व दात स्क्रू हेडच्या संपर्कात येऊ शकतात, ज्यामुळे प्रभावी लॉकिंग साध्य होते.

चौकशी पाठवा

उत्पादन वर्णन

स्टँडर्ड इंटर्नल टूथ लॉक वॉशर्स हे एक प्रकारचे अँटी-लूझिंग वॉशर आहे, ज्याच्या पृष्ठभागावर आतील बाजूने मांडणी केलेली दातासारखी रचना असते. त्याचा आकार पातळ धातूचा रिंग असून मध्यभागी तीक्ष्ण दाताची रिंग आणि गुळगुळीत आणि सपाट बाह्य वर्तुळ आहे. स्क्रू घट्ट करताना, हे दात स्क्रूच्या डोक्यावर आणि उपकरणाच्या घटकाच्या पृष्ठभागावर एम्बेड करतात, स्क्रू सैल होण्यापासून रोखण्यासाठी घर्षण शक्ती आणि चाव्याच्या शक्तीवर अवलंबून असतात. सोप्या भाषेत, स्क्रू हेड आणि उपकरणाच्या घटकाच्या पृष्ठभागाच्या दरम्यान एक "लॉक" जोडला जातो, उच्च कंपन वारंवारतामुळे उपकरणाच्या ऑपरेशन दरम्यान स्क्रू सैल होण्यापासून प्रतिबंधित करते.

कार्य तत्त्व

स्टँडर्ड इंटरनल टूथ लॉक वॉशर्स जॉइंटचे कार्य तत्त्व प्रत्यक्षात अगदी सोपे आहे. हे प्रामुख्याने दोन कार्यांवर अवलंबून असते: "दात गुंतवणे + लवचिक दाब" सैल होणे टाळण्यासाठी.

(१) दात काढणे

स्टँडर्ड इंटरनल टूथ लॉक वॉशर्सच्या आतील रिंगमध्ये तीक्ष्ण दातांची मालिका असते. जेव्हा बोल्ट किंवा नट घट्ट केले जातात तेव्हा हे दात दोन संपर्क पृष्ठभागांमध्ये प्रवेश करतात:

स्क्रू हेड / नट च्या तळाशी पृष्ठभाग (धातू पृष्ठभाग).

वर्कपीसची पृष्ठभाग (कधीकधी पेंट किंवा ऑक्साईड लेयरमध्ये प्रवेश करते)

एकदा दात घातल्यानंतर, स्क्रूच्या डोक्याच्या खाली "मिनी-ब्लॉकिंग डिव्हाइसेस" ची अंगठी ठेवल्यासारखे आहे. जर स्क्रू स्वतःहून परत फिरण्याचा प्रयत्न करत असेल, तर हे दात त्याला घट्ट पकडतात आणि त्याला हलवण्यापासून प्रतिबंधित करतात, त्यामुळे सैल होण्यापासून रोखतात.

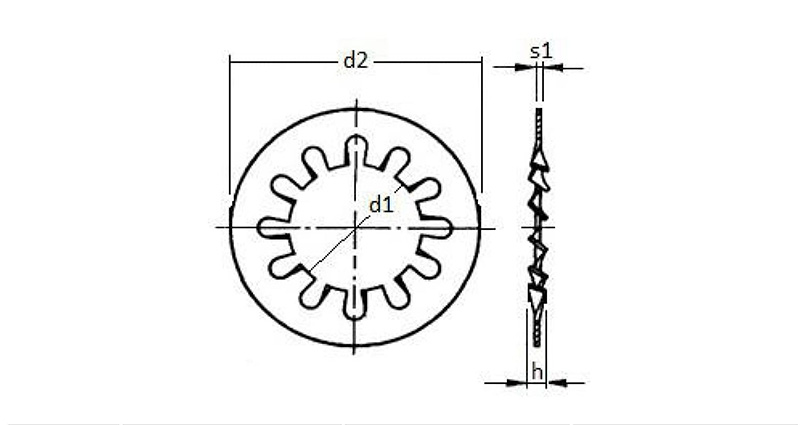

Standard Internal Tooth Lock Washers

M2	2.2	2.34	4.20	4.5	0.28	0.32
M2.5	2.7	2.84	5.20	5.5	0.37	0.43
M3	3.2	3.38	5.70	6.0	0.37	0.43
M3.5	3.7	3.88	6.64	7.0	0.47	0.53
M4	4.3	4.48	7.64	8.0	0.47	0.53
M5	5.3	5.48	9.64	10.0	0.57	0.63
M6	6.4	6.62	10.57	11.0	0.67	0.73
M7	7.4	7.62	12.07	12.5	0.77	0.83
M8	8.4	8.62	14.57	15.0	0.77	0.83
M10	10.5	10.77	17.57	18.0	0.87	0.93
M12	13.0	13.27	19.98	20.5	0.96	1.04
M14	15.0	15.27	23.48	24.0	0.96	1.04
M16	17.0	17.27	25.48	26.0	1.16	1.24
M18	19.0	19.33	29.48	30.0	1.36	1.44
M20	21.0	21.33	32.38	33.0	1.36	1.44
M24	25.0	25.33	37.38	38.0	1.45	1.55
प्रदान केलेली माहिती आणि रेखाचित्र केवळ संदर्भ आहेत

(2) लवचिक दाब

वॉशर स्वतः लवचिक आहे. घट्ट केल्यानंतर, स्टँडर्ड इंटर्नल टूथ लॉक वॉशर्स सपाट केले जातात, परंतु त्याची सामग्री नेहमी त्याच्या मूळ आकारात परत येण्याचा प्रयत्न करते, त्यामुळे ते सतत रिव्हर्स थ्रस्ट आणि वरच्या दिशेने रीबाउंड फोर्स निर्माण करते.

हे लवचिक बल धाग्यांवर कार्य करते, धाग्यांमधील घर्षण वाढवते. जास्त घर्षणाने, स्क्रू नैसर्गिकरित्या सैल होण्याची शक्यता कमी होते.

(३) दोघांचा एकत्रित परिणाम

मेकॅनिकल क्लॅम्पिंग थेट अँटी-टर्निंग प्रतिरोध प्रदान करते

लवचिक प्रीलोड थ्रेडचे घर्षण वाढवते आणि त्याच वेळी किरकोळ कंपन किंवा सामग्री रेंगाळण्याची भरपाई करते.

स्टँडर्ड इंटरनल टूथ लॉक वॉशर्स कंपन, प्रभाव किंवा थर्मल विस्तार आणि आकुंचन असलेल्या वातावरणातही बोल्टला सैल होण्यापासून प्रभावीपणे रोखू शकतात याची खात्री करून हे दोघे एकत्र काम करतात.
