गोल वायर स्नॅप रिंग शाफ्ट

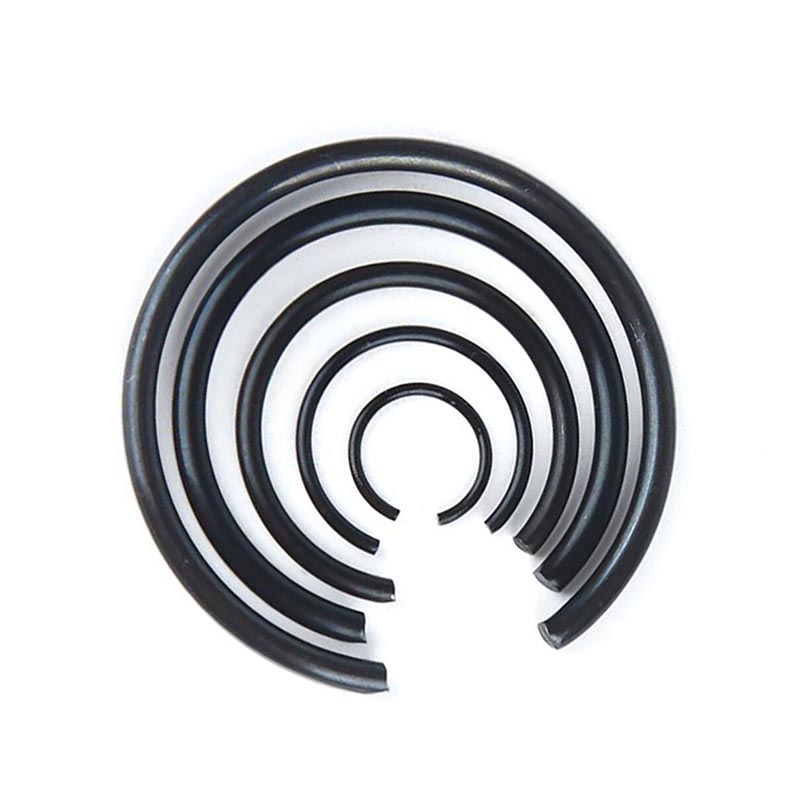

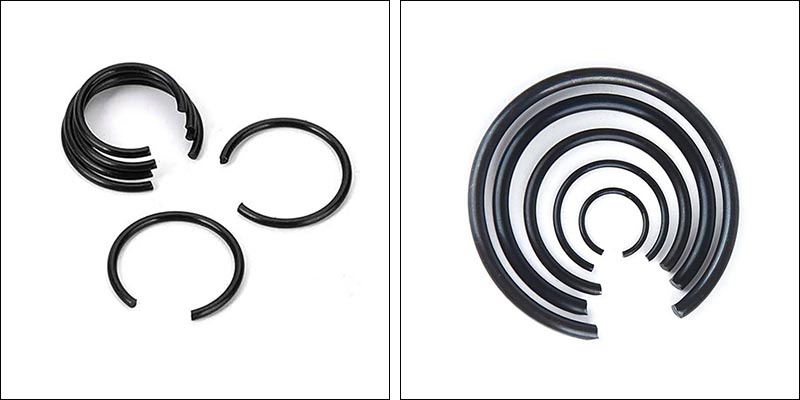

राऊंड वायर स्नॅप रिंग्ज शाफ्ट हे एक प्रकारचे अक्षीय पोझिशनिंग फास्टनर आहेत ज्यात साधी रचना, कमी किमतीची आणि सोपी स्थापना आहे. ते राउंड-सेक्शन स्प्रिंग स्टील वायर्स वळवून आणि कापून बनवले जातात आणि त्यांचा आकार सी-आकाराचा रिंग आहे ज्यामध्ये ओपनिंग असते. त्यांच्या स्वतःच्या लवचिकतेचा वापर करून, ते शाफ्टवरील अर्ध-गोलाकार खोबणीमध्ये बसू शकतात आणि "खांदा" बनवू शकतात आणि बियरिंग्ज आणि गीअर्स सारख्या घटकांचे निराकरण करण्यासाठी, त्यांना शाफ्टवर अक्षीयपणे हलवण्यापासून प्रतिबंधित करतात.

मुख्य रचना आणि स्थापना तत्त्व

लवचिक विकृतीवर अवलंबून राहून, शाफ्टच्या व्यासापेक्षा मोठा बाह्य व्यास असलेल्या राउंड वायर स्नॅप रिंग शाफ्ट स्थापित केल्यावर विस्तारित होतील, शाफ्टच्या वरच्या भागावरील अर्ध-गोलाकार खोबणीत बसतात आणि स्थिरीकरण साध्य करण्यासाठी सोडल्यानंतर खोबणीच्या तळाशी पूर्णपणे रीबाउंड होतील.

उघडण्याचे प्रकार

हे दोन प्रकारांमध्ये विभागले गेले आहे: एक टूलिंग होलसह (ज्याला लॉकिंग पक्कड वापरून एकत्र केले जाऊ शकते आणि वेगळे केले जाऊ शकते) आणि दुसरे छिद्र नसलेले (स्थापना सुलभ करण्यासाठी, एक विशिष्ट क्लॅम्पिंग कटिंग अँगल सहसा शेवटी सोडला जातो).

क्रॉस-विभागीय आकार

गोल वायरचा वापर स्टॅम्पिंगद्वारे तयार केलेल्या स्क्वेअर/आयताकृती विभाग राखून ठेवणाऱ्या रिंग्सशी तीव्रपणे विरोधाभास करतो.

उत्पादन फायदे

गोल वायर स्नॅप रिंग शाफ्टची संरचनात्मक वैशिष्ट्ये लक्षात घेऊन, खालील मुख्य फायदे आणि वैशिष्ट्ये दर्शविली जातात:

पैशासाठी उच्च मूल्य

राउंड वायर स्नॅप रिंग्ज शाफ्ट कच्चा माल म्हणून स्टील वायरपासून बनविलेले असतात, जे जवळजवळ कोणतीही धार किंवा कोपरा कचरा निर्माण करत नाही. हे मोल्डची उच्च किंमत टाळते आणि एक आर्थिक आणि कार्यक्षम पर्याय आहे.

सोपे प्रतिष्ठापन

प्रतिष्ठापन आणि पृथक्करण सामान्यतः मानक लॉकिंग पक्कड वापरून पूर्ण केले जाऊ शकते, जे असेंबली आणि देखभालची कार्यक्षमता वाढविण्यात मदत करते.

 कॉम्पॅक्ट जागा

याचे कॉम्पॅक्ट डिझाइन आहे आणि ते शाफ्टवर किंवा छिद्राच्या आत जास्त जागा घेत नाही. ज्यामुळे जागा मर्यादित असलेल्या घट्ट स्थळांसाठी ते योग्य ठरते.

 लोड-असर वैशिष्ट्ये

गोलाकार किंवा आयताकृती क्रॉस-सेक्शन प्रकारांमध्ये जेवढे थ्रस्ट ते हाताळू शकते ते सहसा कमी असते. त्यामुळे हलक्या ते मध्यम भारांसाठी ते अधिक योग्य आहे.

साहित्य निवड

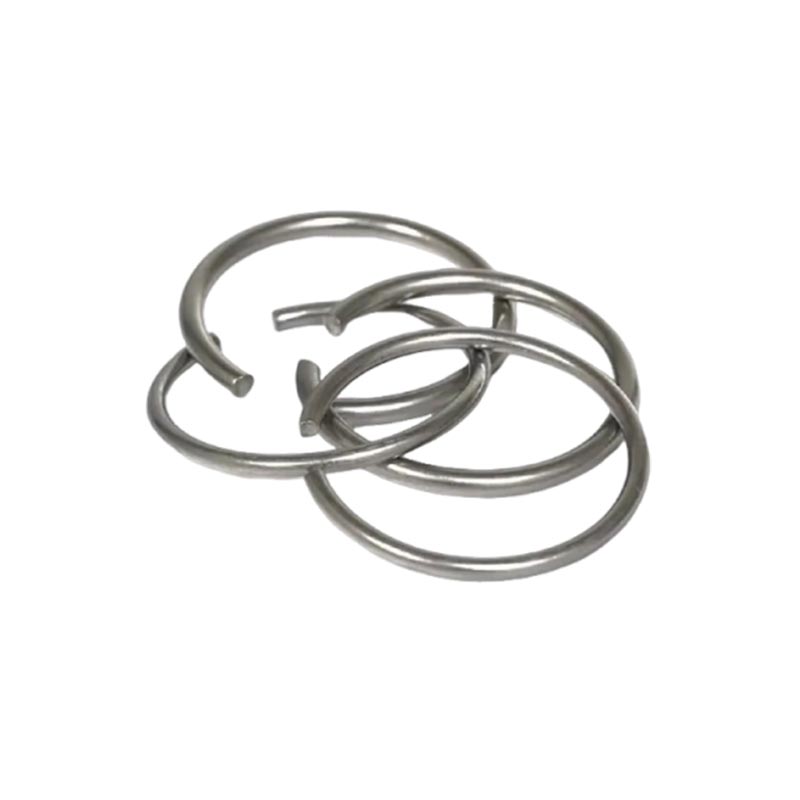

राउंड वायर स्नॅप रिंग शाफ्ट सामान्यतः स्प्रिंग स्टील किंवा स्टेनलेस स्टीलपासून बनवल्या जातात. आपण ब्लॅक ऑक्साईड किंवा फॉस्फेटिंग सारख्या पृष्ठभागाच्या फिनिश देखील निवडू शकता जेणेकरून त्यांना काही गंज संरक्षण मिळेल.

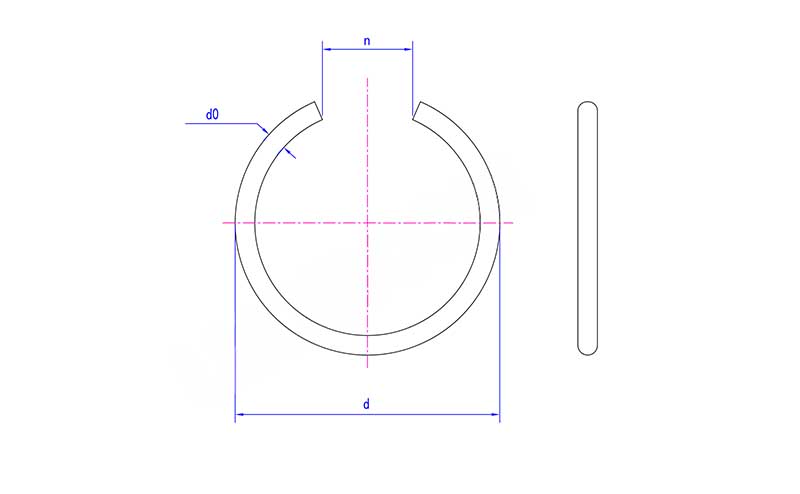

सोम	Φ२६	Φ२८	Φ३०	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
d कमाल	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
d मि	28.5	30.5	32.5	35	38	41	43	45	48	51	53
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16
