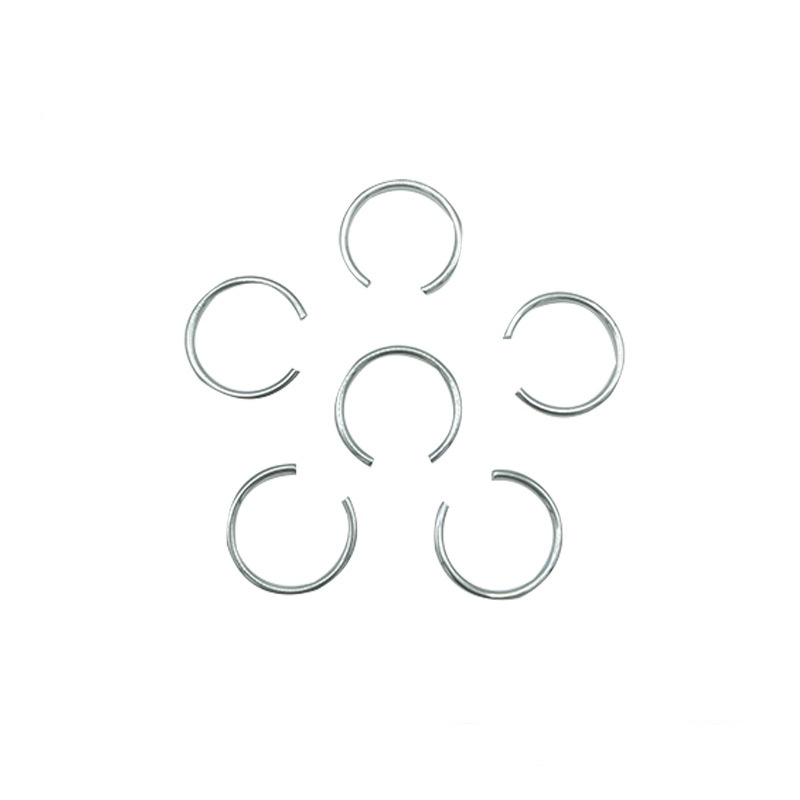

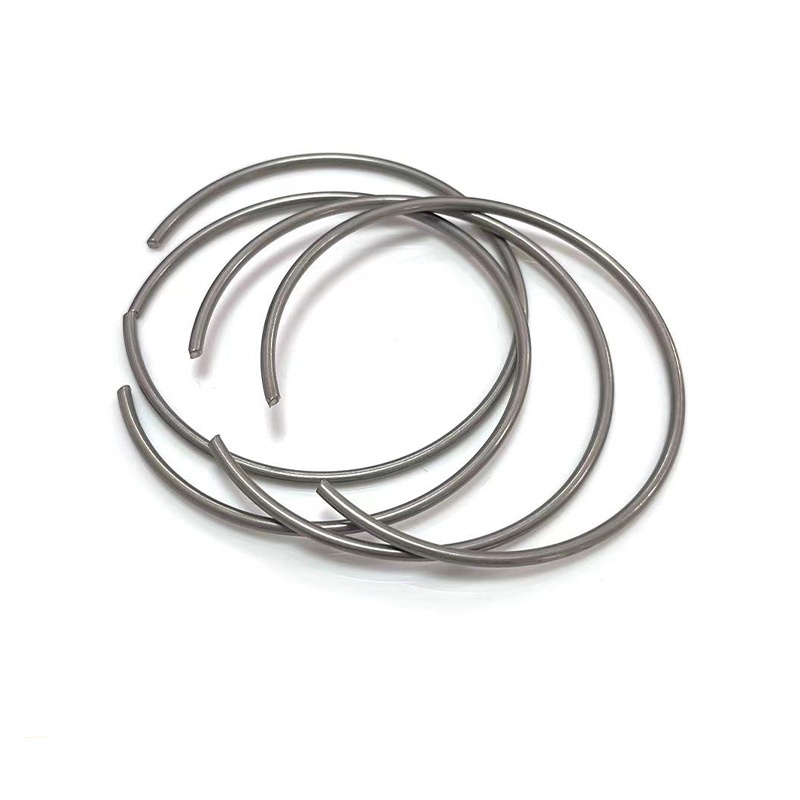

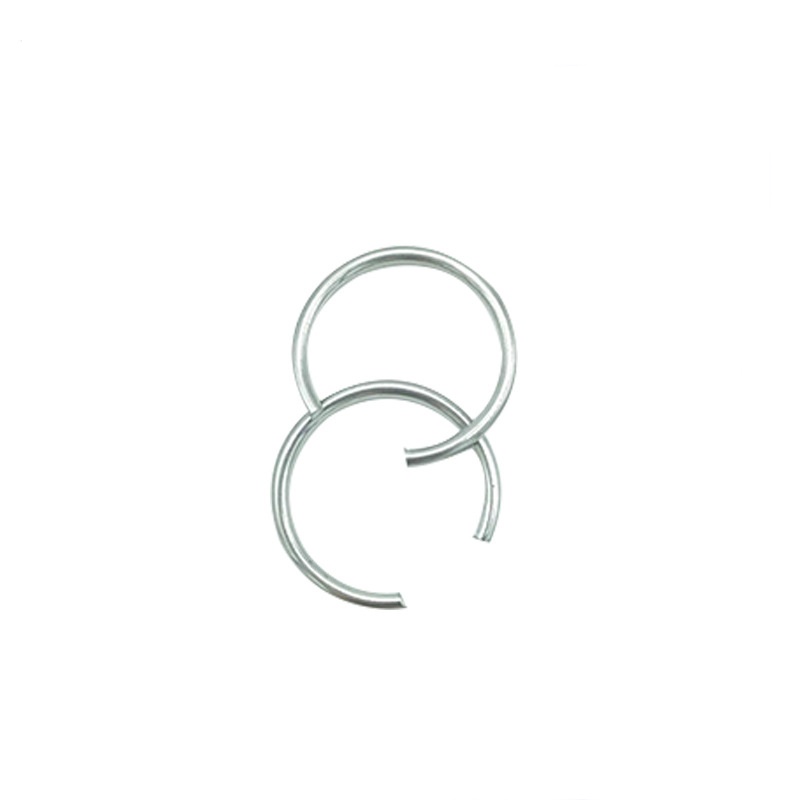

DIN 7993 अंतर्गत स्नॅप रिंग

DIN 7993 अंतर्गत स्नॅप रिंग्सची नियमितता अभियांत्रिकी तंत्रज्ञांच्या संदर्भाची सोय करण्यासाठी प्रदान केली आहे. मुख्य मुद्दा म्हणजे उत्पादनाचे सेवा आयुष्य वाढवणे आणि बदलण्याची किंमत कमी करणे.

1.दृश्य तपासणी (भिंगासह)

DIN 7993 अंतर्गत स्नॅप रिंग्जच्या पृष्ठभागाची तपासणी करण्यासाठी 10x किंवा त्याहून अधिक आकारमानासह भिंग वापरा. ताण एकाग्रता असलेल्या भागात विशेष लक्ष द्या. पकडीचे स्वरूप एकसमान आणि निर्दोष असावे.

क्रॅक: अनुमत क्रॅक खोली ≤ 0.02 मिमी

ओरखडे: गंभीर ओरखडे अयोग्य म्हणून वर्गीकृत केले जातात.

गंज: लाल गंज दिसल्यास, ते गंजरोधक अयशस्वी झाल्याचे सूचित करते. घटक त्वरित बदलणे आवश्यक आहे.

2.विकृती आणि सपाटपणा तपासणी

ट्विस्ट: डीआयएन 7993 अंतर्गत स्नॅप रिंग्स एका सपाट पृष्ठभागावर ठेवा आणि कोणत्याही प्लॅनर वार्पिंगसाठी तपासा. ते सपाट असावे आणि दृश्यमान विकृती नसावी.

कायमस्वरूपी विकृती: आलिंगनने त्याचा मूळ आकार गमावला आहे.

सर्पिल विकृती: स्थापनेदरम्यान साधनांच्या अयोग्य वापरामुळे उद्भवते, परिणामी वस्तू अडकते आणि स्वतःच्या अक्षाभोवती फिरते.

3.लवचिकता आणि ताण तपासणी

लवचिक क्षीणन/तणाव कमी होणे: डीआयएन 7993 अंतर्गत स्नॅप रिंग्स कॉम्प्रेशननंतर जबरदस्तीने रिबाऊंड करण्यात अयशस्वी होतात किंवा असे दिसून येते की खोबणीमध्ये स्थापित केल्यानंतर हाताने हळूवारपणे ढकलल्यास ते लक्षणीयरीत्या हलतात.

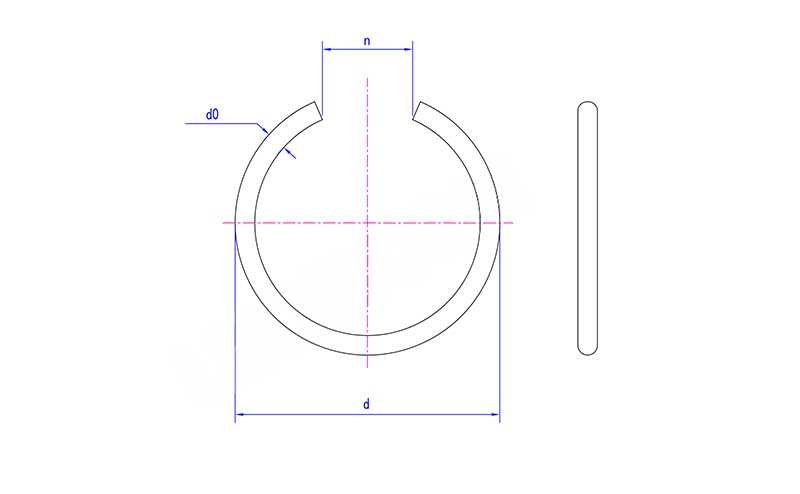

4. आयाम तपासणी

बाह्य व्यास विचलन: सहिष्णुता श्रेणी ±0.05 मिमी

आतील व्यास विचलन: भिन्न तपशील श्रेणी भिन्न कठोरता श्रेणीशी संबंधित आहेत.

क्लीयरन्स ओपनिंग: अक्षीय विस्थापन 0.15 मिमी पेक्षा जास्त नसावे.

5. खोबणीच्या तपासणीस सहकार्य करा

प्रत्येक देखभाल दरम्यान, छिद्रांच्या आतील खोबणीची देखील तपासणी केली पाहिजे.

ग्रूव्ह वेअर/विस्तार: खोबणीचा व्यास मोजण्यासाठी व्हर्नियर कॅलिपर वापरा आणि ते मानक सहिष्णुता श्रेणीमध्ये राहते की नाही याची पुष्टी करा.

खोबणीच्या काठाचे नुकसान: बाजूच्या भिंती आणि खोबणीच्या कडांचे निरीक्षण करा. जर तेथे burrs, flanges, क्रशिंग किंवा chamfering नुकसान असल्यास, संबंधित भाग पुनर्संचयित करणे किंवा बदलणे आवश्यक आहे.

खोबणीच्या तळाशी नुकसान: खोबणीच्या तळाशी ओरखडे, गंज किंवा सामग्री जमा आहे.

ऑइल पॅसेज ब्लॉकेज: खोबणीजवळ मलबा किंवा परदेशी वस्तू अडवल्या आहेत.

6. समन्वयाने घटक स्थिती तपासा

क्लॅम्प्सद्वारे स्थापित केलेले घटक DIN 7993 अंतर्गत स्नॅप रिंग्जच्या सक्तीच्या स्थितीवर देखील परिणाम करतात.

पृष्ठभागाचा पोशाख: क्लॅम्पिंग रिंगच्या संपर्कात असलेल्या घटकाचा शेवटचा चेहरा असमान पोशाख, स्टेप वेअर किंवा इंडेंटेशन दर्शवितो.

शेवटच्या चेहऱ्याच्या चेंफर/गोलाकार कोपऱ्यांशी जुळणारे: जर चेंफर किंवा गोलाकार कोपरे खूप मोठे असतील, तर ते पकडीचे वास्तविक प्रभावी फोर्स-बेअरिंग क्षेत्र कमी करेल.
