गोल वायर स्नॅप रिंग्स

खालील सर्कलिप राउंड वायर स्नॅप रिंग्सच्या कार्य तत्त्वाचा परिचय आहे.

1.स्ट्रक्चरल फाउंडेशन

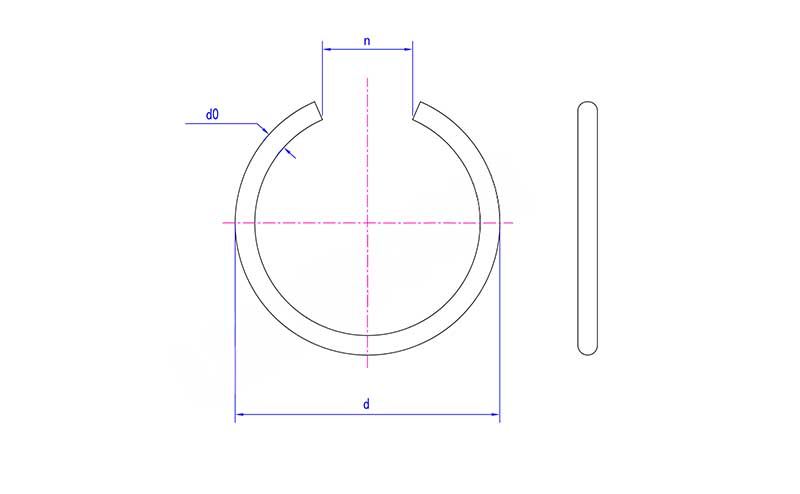

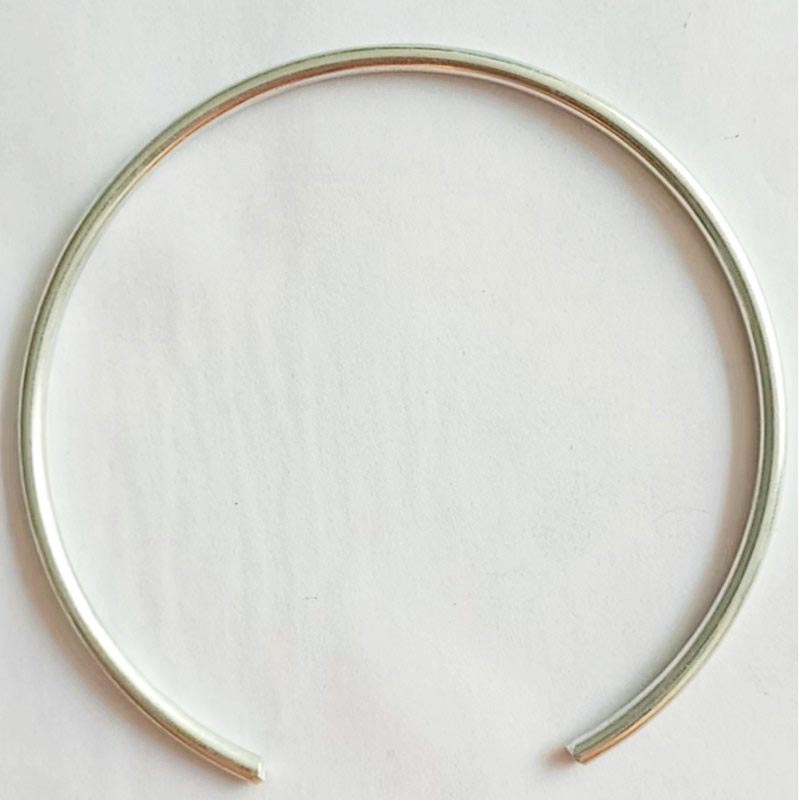

गोल-सेक्शन स्प्रिंग स्टील वायरला ओपनिंगसह वर्तुळाकार रिंगमध्ये वळवून सर्कलिप राउंड वायर स्नॅप रिंग तयार होतात.

मुक्त स्थितीत, त्याचा बाह्य व्यास लक्ष्य स्थापना भोकच्या व्यासापेक्षा किंचित मोठा आहे. क्रॉस-सेक्शन गोलाकार असल्यामुळे, संपूर्ण रिंगला तीक्ष्ण कडा नसतात आणि त्यामुळे स्थापना किंवा वापरादरम्यान भोक भिंत किंवा वीण भाग स्क्रॅच होणार नाही.

2. स्थापना प्रक्रिया

संकुचित करा

उघडण्याच्या दोन्ही टोकांना पकडण्यासाठी सॉकेट जबड्याचे पक्कड वापरा आणि पक्कड पिळण्यासाठी जोर लावा. या टप्प्यावर, सर्कलिप राऊंड वायर स्नॅप रिंग्स त्रिज्या संकुचित केल्या जातात, त्याचा बाह्य व्यास लहान होतो आणि ते स्थापनेच्या छिद्राच्या व्यासापेक्षा लहान असलेल्या गोलाकार रिंगमध्ये रूपांतरित होते.

भोक मध्ये घाला

संकुचित अवस्थेत, संपूर्ण रिटेनिंग रिंग छिद्रामध्ये घाला आणि त्यास पूर्व-मशीन केलेल्या वर्तुळाकार खोबणीच्या स्थितीत ढकलून द्या.

सोडा

लॉकिंग क्लॅम्प सोडा. टिकवून ठेवणारी अंगठी बाह्य शक्तीची मर्यादा गमावते आणि, तिच्या संचयित लवचिक संभाव्य उर्जेवर अवलंबून राहून, बाहेरच्या दिशेने विस्तारते.

मुक्त अवस्थेतील बाह्य व्यास छिद्राच्या व्यासापेक्षा मोठा असल्याने, टिकवून ठेवणारी रिंग खोबणीच्या तळाशी घट्ट बसेल आणि छिद्रातून बाहेर काढता येणार नाही.

स्थिती पूर्ण करणे

रिटेनिंग रिंग खोबणीमध्ये घातल्यानंतर, छिद्राच्या आत एक गुळगुळीत कंकणाकृती पायरी पृष्ठभाग तयार होतो. जो भाग ठेवायचा आहे तो या पायरीशी जवळून जोडला गेला पाहिजे, ज्यामुळे छिद्राच्या आत एका विशिष्ट अक्षीय स्थितीपर्यंत प्रतिबंधित केले जाईल आणि बाहेर सरकता येत नाही.

3. मुख्य कार्य तत्त्व खंडित

मुक्त स्थिती: बाह्य व्यास > भोक व्यास, थेट छिद्रामध्ये घातले जाऊ शकत नाही

संकुचित अवस्था: बाह्य व्यास < छिद्र व्यास (लवचिक विकृतीचा वापर करून), लॉकिंग स्प्रिंग बल लागू करते, व्यास कमी होतो

स्लॉटमध्ये घाला: संकुचित स्थिती राखून ठेवा आणि खोबणी स्थितीवर पाठवा

रिलीझ झाल्यानंतर, कार्यरत स्थिती: बाह्य व्यास पुनर्प्राप्त होतो > छिद्र व्यास (खोबणीच्या भिंतीद्वारे मर्यादित), लवचिक पुनर्संचयित शक्ती रेडियल प्रेशरमध्ये रूपांतरित होते, ज्यामुळे सर्कलिप गोल वायर स्नॅप रिंग्ज चरच्या तळाशी जवळून चिकटतात.
