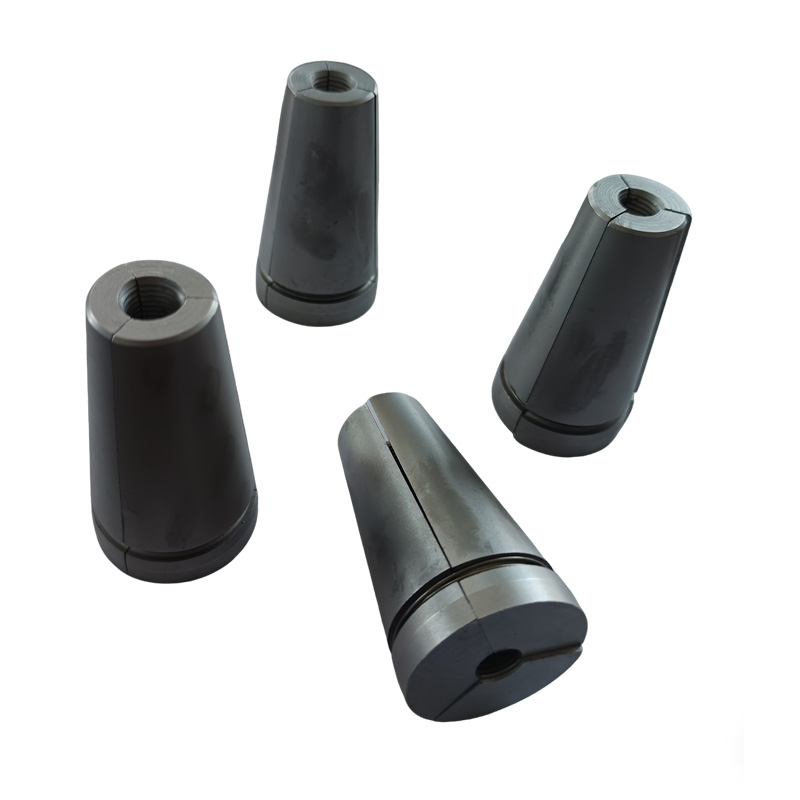

पोस्ट टेन्शन अँकर वेजेस

मुख्य कामगिरी

पोस्ट टेन्शन अँकर वेजेसचे कार्यप्रदर्शन पुल आणि इमारती यांसारख्या मोठ्या प्रकल्पांची संरचनात्मक सुरक्षा आणि टिकाऊपणा थेट निर्धारित करते. Xiaoguo® निवडून, तुम्हाला सर्वात कठोर मानकांचा सामना करू शकणारी विश्वासार्ह हमी मिळेल.

(1) स्टॅटिक लोड अँकरिंग कार्यक्षमता

कार्यक्षमता गुणांक ηa ≥ ०.९५

अँकरिंग सिस्टीम स्टील स्ट्रँडची संपूर्ण ताकद कार्यक्षमतेने वापरू शकते का

(2) अंतिम एकूण ताण

εapu ≥ 2.0%

ठिसूळ बिघाड टाळण्यासाठी अंतिम स्थितीत अँकरिंग सिस्टमची लवचिकता मोजते

(3) थकवा कामगिरी

लोडिंगच्या 2 दशलक्ष चक्रांनंतर कोणतेही अपयश

पूल आणि विंड टर्बाइन टॉवर यांसारखी संरचना, ज्यांना दीर्घकालीन गतिमान भार पडतो, थकवा आल्याने अपयशी होणार नाही याची खात्री करते.

(4) अँकरेज क्षेत्रात घर्षण नुकसान

अँकर ओपनिंग + ट्रम्पेट ओपनिंगमध्ये एकूण नुकसान ≤ 6%

घर्षणामुळे होणारे प्रभावी प्रीस्ट्रेसचे नुकसान कमी करते, ज्यामुळे तणावाची कार्यक्षमता आणि खर्च नियंत्रण प्रभावित होते.

(5) वेज ब्लॉकची मागे घेण्याची रक्कम

कमी मागे घेणे अँकर ≤ 0.5 मिमी; सामान्य अँकर ≤ 6 मिमी

हे प्रीस्ट्रेस स्थापनेच्या अचूकतेवर थेट परिणाम करते. मागे घेणे जितके लहान असेल तितके स्थापनेदरम्यान प्रीस्ट्रेसचे नुकसान कमी होईल.

(6) कडकपणा आवश्यकता:

पोस्ट टेन्शन अँकर वेजेस: एचआरसी 58-65; अँकर प्लेट: HB ≥ 251

भागांची पृष्ठभाग पोशाख-प्रतिरोधक असल्याची खात्री करा आणि मोठ्या दाबाने ते विकृत होणार नाही किंवा कोसळणार नाही.

वर्गीकरण

पोस्ट टेन्शन अँकर वेजेसचे अनेक प्रकारांमध्ये वर्गीकरण केले जाऊ शकते. मुख्य वर्गीकरण निकष तुकड्यांची संख्या, अंतर्गत दातांचे स्वरूप आणि बाह्य शंकूच्या आकारावर आधारित आहेत. संबंधित संरचनात्मक वैशिष्ट्ये आणि उपयोग

【1】तुकड्यांची संख्या

(१) दोन तुकडा

संरचनात्मक वैशिष्ट्ये: दोन सममितीय वेज-आकाराच्या क्लॅम्पिंग प्लेट्स, एकत्र केल्यावर, मध्यभागी एक गोलाकार छिद्र तयार करतात

ठराविक अनुप्रयोग: कायमस्वरूपी कार्यरत अँकर, एक वेळ वापरण्यासाठी

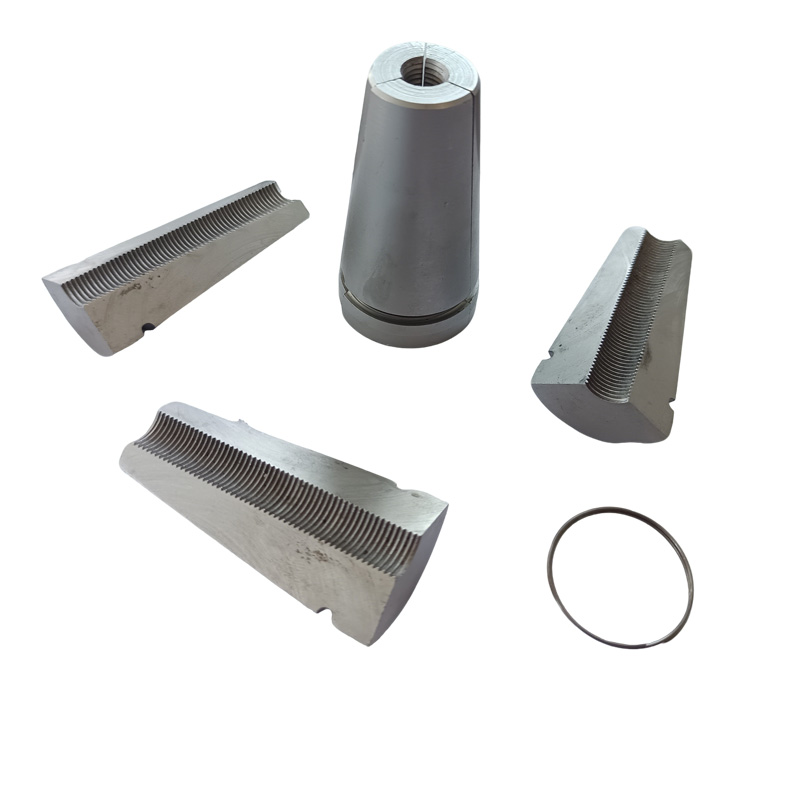

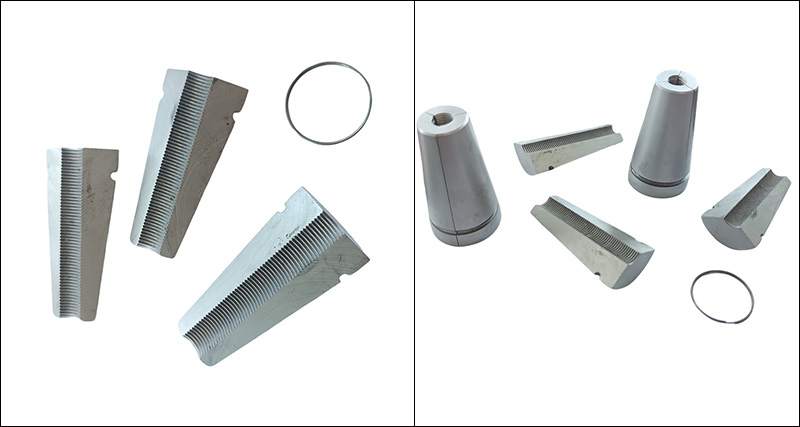

(२) तीन तुकडा

स्ट्रक्चरल वैशिष्ट्ये: तीन वेज-आकाराच्या क्लॅम्पिंग प्लेट्स समान रीतीने विभागल्या जातात, त्यांच्यामधील अंतरांसह, समन्वयासाठी स्प्रिंग कॉइलची आवश्यकता असते

ठराविक अनुप्रयोग: टूल अँकर, पुन्हा वापरण्यायोग्य

【2】 अंतर्गत दातांचे स्वरूप

(१) गोलाकार दात

वैशिष्ट्ये: पोस्ट टेन्शन अँकर वेजेसमध्ये तीक्ष्ण दातांच्या टिपांसह अनेक स्वतंत्र वर्तुळाकार पसरलेले दात असतात.

लागू स्टील स्ट्रँड: स्टँडर्ड स्टील स्ट्रँड (1×7 रचना)

(२) सर्पिल धागा

वैशिष्ट्ये: सतत सर्पिल अंतर्गत धागा

लागू स्टील स्ट्रँड: उच्च-शक्तीचे स्टील वायर बंडल किंवा विशेष प्रीस्ट्रेस्ड मजबुतीकरण

(3) संयोजन प्रकार

वैशिष्ट्ये: गोलाकार दात + अनुदैर्ध्य खोबणी

लागू स्टील स्ट्रँड: चिप काढणे आणि प्रतिबद्धता कार्यक्षमता वाढवते

【3】बाहेरील शंकूचा आकार

(1) एकल शंकूच्या आकाराचे पृष्ठभाग

शंकूच्या आकाराच्या पृष्ठभागाची वैशिष्ट्ये: संपूर्ण पृष्ठभागावर एकच टेपर आहे (सर्वात सामान्य)

(2) दुहेरी शंकूच्या आकाराचा पृष्ठभाग

शंकूच्या आकाराच्या पृष्ठभागाची वैशिष्ट्ये: मोठ्या टोकाजवळ एक लहान-कोन संक्रमण आहे, बलांचे वितरण सुधारते

(३) मार्गदर्शक विभागासह

शंकूच्या आकाराचे पृष्ठभाग वैशिष्ट्ये: एक दंडगोलाकार मार्गदर्शक विभाग लहान टोकापासून विस्तारित आहे, प्रारंभिक अंतर्भूत करणे सुलभ करते
