पोस्ट टेंशन ग्रिपिंगसाठी अँकर वेजेस

पोस्ट टेन्शन ग्रिपिंगसाठी Xiaoguo® अँकर वेजेसच्या मोठ्या प्रमाणात खरेदीसाठी, आम्ही नॉन-स्टँडर्ड आकार, लेझर-कोरीव ब्रँड लोगो आणि सानुकूलित पॅकेजिंग ऑफर करतो. विविध अभियांत्रिकी प्रकल्पांच्या सर्व विशिष्ट गरजा पूर्ण करून, आम्ही सिंगल होलपासून अँकर ब्लॉक्सच्या 55 छिद्रांपर्यंत जुळणारी उत्पादने देऊ शकतो.

चौकशी पाठवा

उत्पादन वर्णन

कार्य तत्त्व

पोस्ट टेंशन ग्रिपिंगसाठी अँकर वेजेसचे कार्य तत्त्व दोन यंत्रणांवर आधारित आहे: वेज सेल्फ-लॉकिंग आणि फ्रिक्शनल फोर्स ट्रान्समिशन.

(1) प्रणाली रचना

संपूर्ण अँकरिंग सिस्टममध्ये सहसा हे समाविष्ट असते:

स्टील स्ट्रँड्स (प्री-स्ट्रेसिंग टेंडन्स): ते तणाव शक्ती सहन करतात.

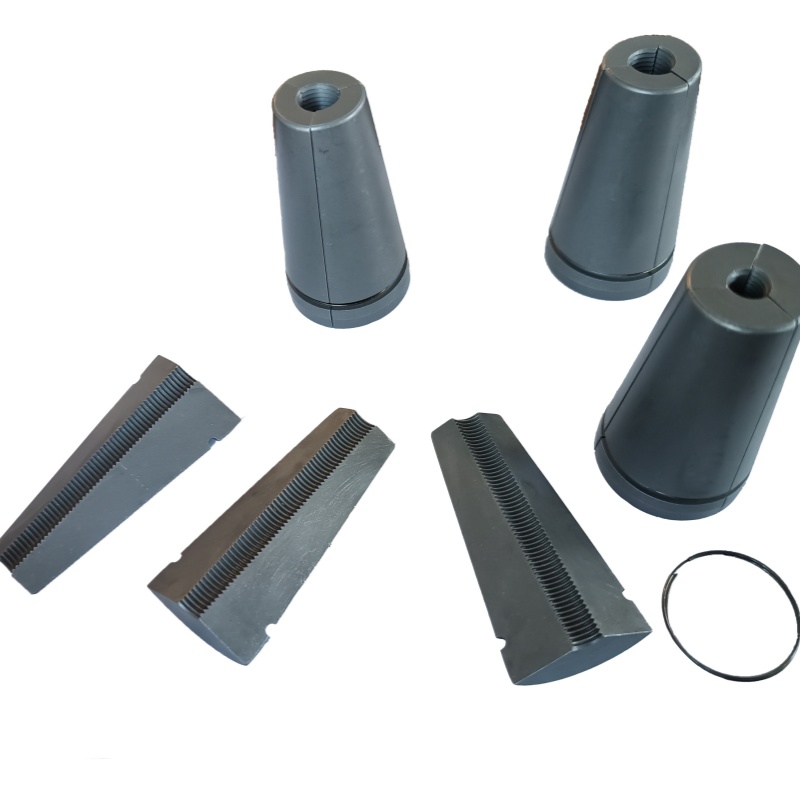

वेजेस (क्लॅम्पिंग प्लेट्स): दोन किंवा तीन तुकड्यांचे बनलेले, एक शंकूच्या आकाराचे क्लॅम्पिंग युनिट बनवते, आतील पृष्ठभागावर कडा असतात.

अँकर प्लेट्स: शंकूच्या आकाराच्या छिद्रांसह, वेजच्या बाह्य शंकूच्या कोनाशी जुळणारा छिद्र शंकूचा कोन (सामान्यत: सुमारे 6°55′).

अँकर पॅड: दाब काँक्रिटमध्ये हस्तांतरित करा आणि स्थानिक बेअरिंग भूमिका बजावा.

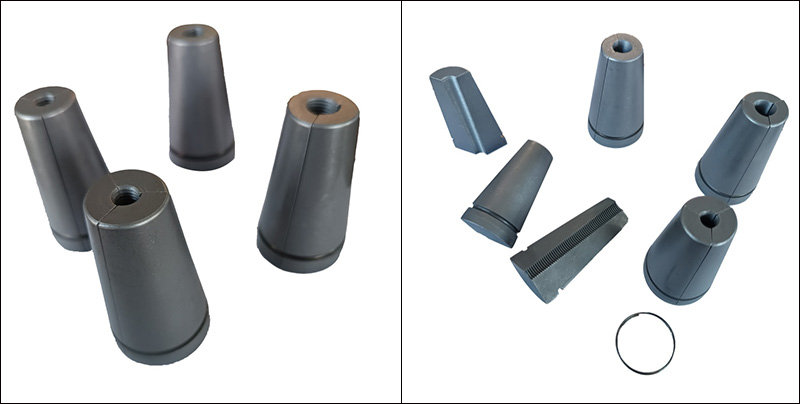

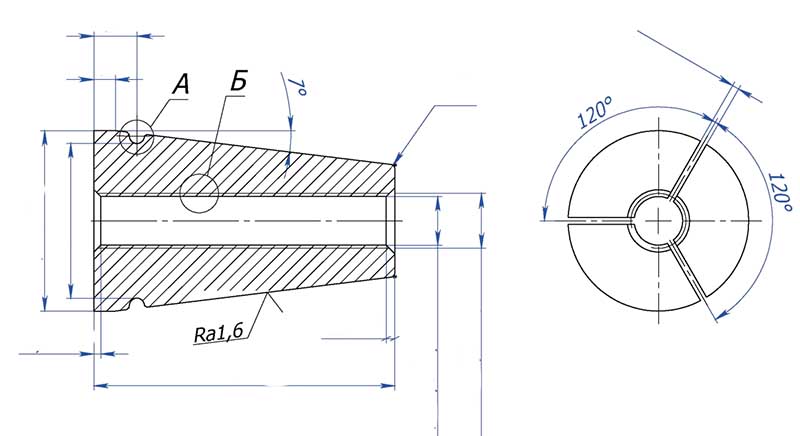

Anchor Wedges for Post Tension Griping

(२) कामाची प्रक्रिया

टेंशनिंग स्टेज: टेंशनिंग जॅक स्टीलच्या स्ट्रँडला ताणतो. या टप्प्यावर, पोस्ट टेंशन ग्रिपिंगसाठी अँकर वेजेस अद्याप पूर्णपणे वेज केलेले नाहीत आणि स्टीलच्या पट्ट्या मुक्तपणे हलू शकतात.

फिक्सेशन स्टेज: एकदा डिझाइन केलेले टेंशन फोर्स पोहोचले की, हायड्रॉलिक जॅक अनलोड करण्यासाठी मागे घेतो. वेज ब्लॉकच्या बाह्य शंकूच्या आकाराचा पृष्ठभाग आणि अँकर प्लेटच्या शंकूच्या आकाराच्या छिद्राची आतील भिंत यांच्यातील संपर्कामुळे, सकारात्मक दाब निर्माण होतो.

सेल्फ-लॉकिंग फॉर्मेशन: स्टील स्ट्रँडच्या आकुंचन शक्तीमुळे वेज ब्लॉक आणि शंकूच्या आकाराच्या छिद्राच्या भिंतीमधील दाब झपाट्याने वाढतो. जेव्हा घर्षण बल स्टील स्ट्रँडच्या आकुंचन बलाच्या बरोबरीचे किंवा जास्त असते, तेव्हा वेज ब्लॉक आणि स्टील स्ट्रँड तसेच वेज ब्लॉक आणि अँकर प्लेट यांच्यामध्ये स्थिर संतुलन तयार होते. नंतर स्टील स्ट्रँड सुरक्षितपणे लॉक केला जातो.

प्रीस्ट्रेस रिटेन्शन: त्यानंतर, पोस्ट टेंशन ग्रिपिंग - अँकर प्लेट - अँकर पॅडसाठी अँकर वेजेसद्वारे स्टील स्ट्रँड्सचा ताण संपूर्णपणे काँक्रिट सदस्याकडे हस्तांतरित केला जातो.

(३) स्व-लॉकिंग स्थिती

वेज विश्वासार्ह स्व-लॉकिंग साध्य करू शकते की नाही हे वेज अँगल (शंकू कोन) आणि घर्षण गुणांक यांच्यातील संबंधांवर अवलंबून असते. सैद्धांतिकदृष्ट्या, स्व-लॉकिंग स्थिती आहे:

शंकूच्या कोनाचा अर्धा भाग (α/2) ≤ आर्कटान(μ)

जेथे μ हे वेज आणि अँकर प्लेटच्या शंकूच्या छिद्रामधील घर्षण गुणांक आहे.

(4) दातांच्या नमुन्याचे कार्य

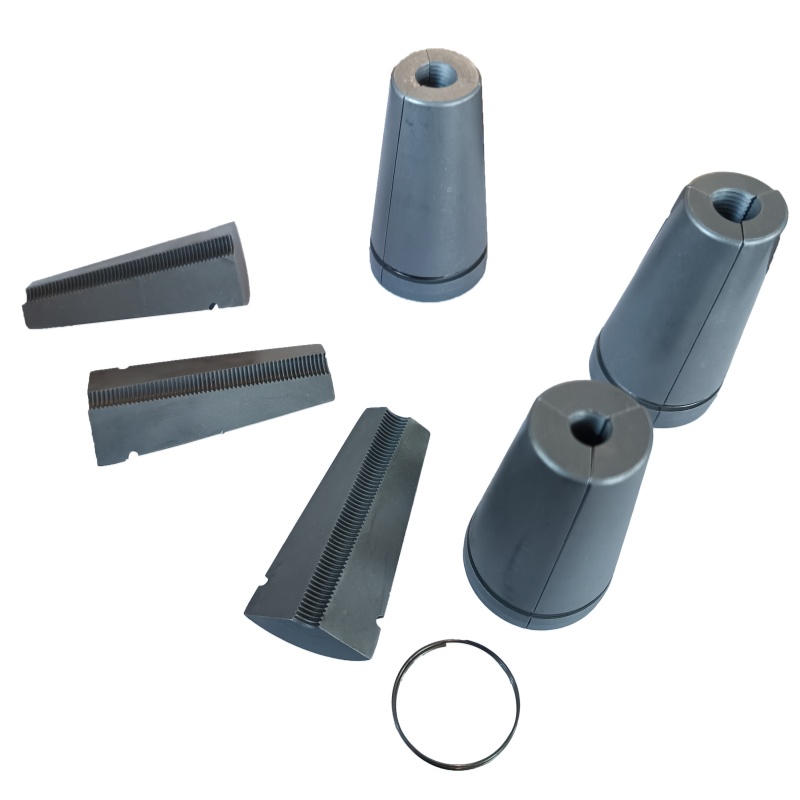

वेज ब्लॉकच्या आतील पृष्ठभागावरील तीक्ष्ण दातांचे नमुने मुख्य डिझाइनपैकी एक आहेत. टेंशनिंग आणि अँकरिंग प्रक्रियेदरम्यान, दातांचे नमुने स्टीलच्या स्ट्रँडच्या पृष्ठभागावरील लहान खड्ड्यांमध्ये अंतर्भूत होतील, परिणामी यांत्रिक इंटरलॉकिंग होईल.
