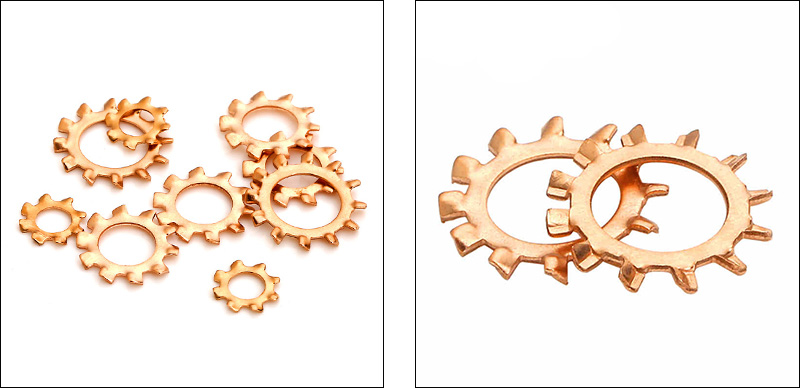

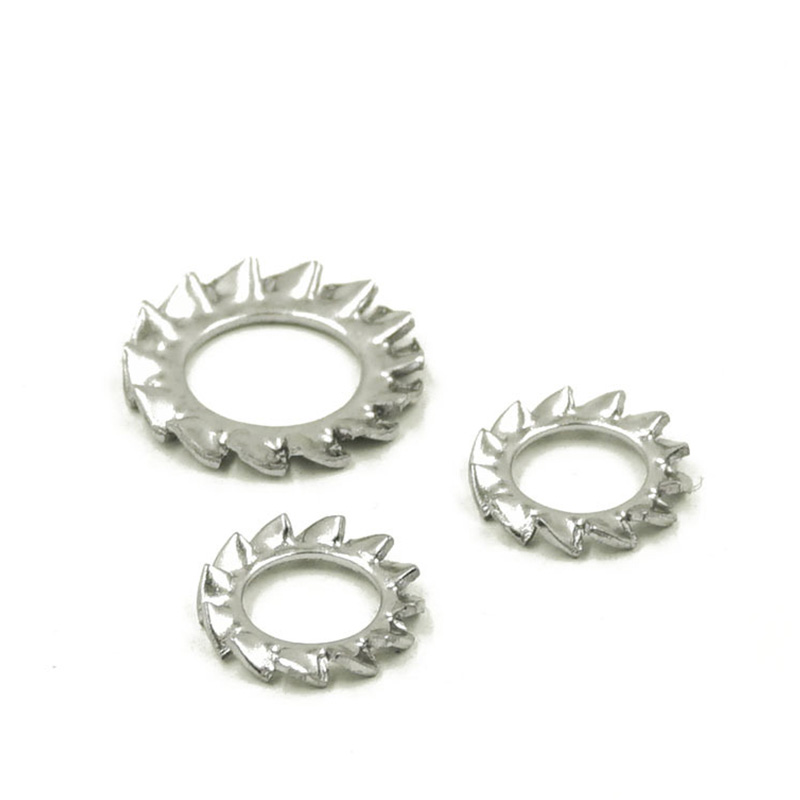

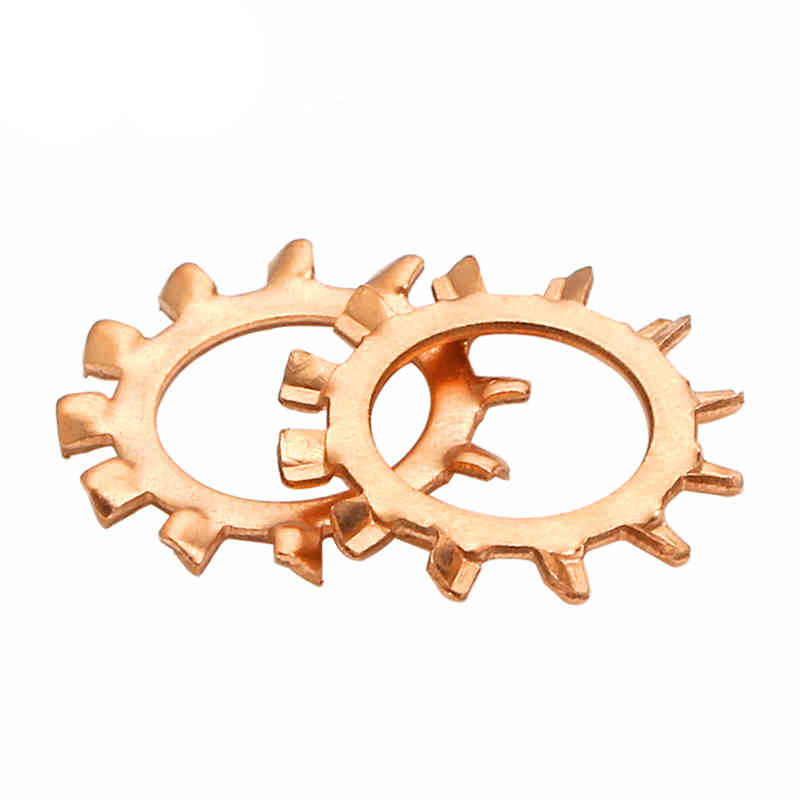

बाह्य सेरेटेड टूथेड लॉक वॉशर्स

बाह्य सेरेटेड टूथेड लॉक वॉशर्सचे प्रकार मुख्यत्वे दातांच्या आकाराची रचना, भार सहन करण्याची ताकद आणि विशेष कार्ये या बाबींवर आधारित आहेत.

(1) DIN 6798

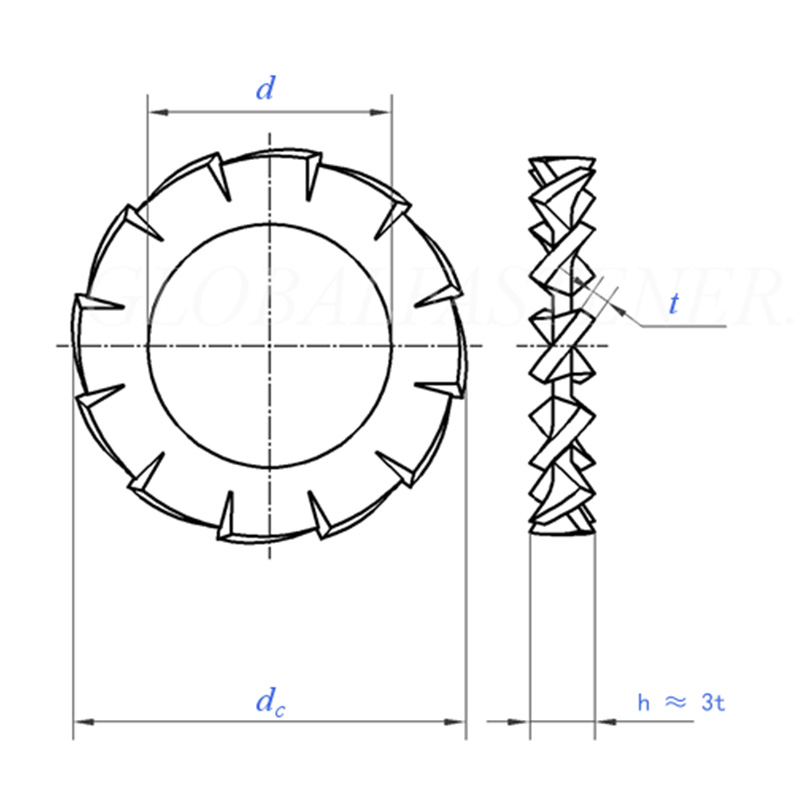

DIN 6798 मानक हे आऊटर सेरेटेड टूथेड लॉक वॉशर्ससाठी सर्वात जास्त वापरले जाणारे तपशील आहे आणि त्यात प्रामुख्याने तीन प्रकार आहेत:

①बाहेरील सेरेटेड लॉकिंग रिंग

दात बाह्य रिंग वर आहेत आणि एक आच्छादित रीतीने व्यवस्था केली आहे, सर्वात मोठा संपर्क क्षेत्र प्रदान.

②आतील सेरेटेड लॉकिंग रिंग

दात आतील रिंगवर आहेत आणि लहान-हेड स्क्रूसाठी योग्य आहेत.

③कोनिकल रिब्ड लॉकिंग रिंग

शंकूच्या आकाराची रचना, 90° काउंटरसंक कोन

(2) BW वि EOW

लोड ताकद वर्गीकरणानुसार, बाह्य सेरेटेड टूथेड लॉक वॉशर्स मानक प्रकार आणि हेवी-ड्यूटी प्रकारात विभागले गेले आहेत.

① BW मानक प्रकार

त्याची नियमित दात खोली आहे, सामान्य औद्योगिक वापरासाठी आणि सामान्य असेंब्लीच्या कामात बसते. सामान्य उपयोग: इलेक्ट्रॉनिक वस्तू, सामान्य यंत्रसामग्री, ऑटोमेशन उपकरणे.

② EOW हेवी ड्युटी प्रकार

हे सखोल दात आणि उत्तम अँटी-लूज कामगिरीसह येते, जड कंपन आणि जास्त भार असलेल्या ठिकाणांसाठी उपयुक्त आहे. सामान्य वापर: ऑटो पार्ट्स, उच्च कंपन मशीनरी, बांधकाम प्रकल्प आणि स्टील संरचना.

(३) विशेष कार्य

①EOW ओव्हरलॅप

तुलनेने कमकुवत टॉर्क असलेल्या ऍप्लिकेशन्ससाठी खास डिझाइन केलेले एक विशेष आच्छादित दात संरचना. सामान्य बाह्य दात प्रकाराच्या तुलनेत, ते असमान आधारभूत पृष्ठभागांसाठी योग्य आहे, संपर्क क्षेत्र मोठे आहे आणि लोड वितरणास अनुकूल आहे.

②मोठा/अरुंद बँड

वेगवेगळ्या ऍप्लिकेशन स्पेसच्या आवश्यकतांनुसार, (RDEFL/RDIFS) आणि (RDIFS) वेगवेगळ्या संपर्क क्षेत्राच्या मागण्या पूर्ण करण्यासाठी प्रदान केले जातात.

③डबल टूथड वॉशर आरडीडी

आतील आणि बाहेरील दोन्ही पृष्ठभाग दांतेदार आहेत, ज्या ऍप्लिकेशन्ससाठी उच्च ऍन्टी-लूझिंग आवश्यकतांची आवश्यकता आहे त्यांच्यासाठी योग्य आहे.

वारंवार विचारले जाणारे प्रश्न

(1) बाह्य सेरेटेड टूथ लॉक वॉशर उच्च कंपन विरूद्ध प्रभावी आहेत?

होय, बाह्य दात गॅस्केट अंतर्गत टूथ गॅस्केटपेक्षा उच्च-कंपन वातावरणासाठी अधिक योग्य आहे, कारण त्यात दातांमधील संपर्क क्षेत्र आणि सखोल प्रतिबद्धता आहे.

(2) दात मऊ पदार्थ जसे की ॲल्युमिनियम किंवा प्लास्टिकचे नुकसान करतात का?

ते बरोबर आहे. तीक्ष्ण दात मऊ मटेरियलमध्ये खोदतील आणि डेंट्स किंवा अगदी क्रॅक देखील सोडतील. ॲल्युमिनियमच्या भागांसाठी, तुम्ही बफरिंगची भूमिका बजावण्यासाठी लॉक वॉशर आणि वर्कपीस दरम्यान फ्लॅट वॉशर लावू शकता. प्लास्टिकच्या भागांसाठी, बाह्य टूथ वॉशर थेट वापरू नका. अंतर्गत टूथ वॉशर निवडणे किंवा त्याऐवजी मोठा फ्लॅट वॉशर वापरणे चांगले.

（3） स्प्रिंग स्टील आऊटर सेरेटेड टूथेड लॉक वॉशर्सची विशिष्ट कडकपणा काय आहे?

उष्मा उपचारानंतर, कठोरता सामान्यतः HRC 40-50 (अंदाजे 400-530 HV) असते.
