बाह्य सेरेटेड लॉक वॉशर

Xiaoguo® कारखान्याने उत्पादित केलेल्या बाह्य सेरेटेड लॉक वॉशरमध्ये उत्कृष्ट शॉक रेझिस्टन्स आणि अँटी-लूझिंग कार्यक्षमता आहे. वापरल्यावर, बाहेरील दात बोल्टच्या डोक्यात आणि वर्कपीसच्या पृष्ठभागावर एम्बेड केले जातील, ज्यामुळे बोल्ट सैल होण्यापासून प्रतिबंधित होईल.

चौकशी पाठवा

उत्पादन वर्णन

बाह्य सेरेटेड लॉक वॉशर हे बाहेरील काठावर दात असलेले अँटी-लूझिंग गॅस्केट आहेत. वॉशरच्या बाहेरील वर्तुळातून दात त्रिज्यपणे बाहेर पसरतात.

जेव्हा तुम्ही बोल्ट किंवा नट्स घट्ट करता तेव्हा हे बाहेरील दात भागाच्या पृष्ठभागावर पकडतात. हे घर्षण वाढवते आणि एक यांत्रिक लॉक बनवते, त्यामुळे फास्टनर सहजपणे सैल होणार नाही.

अंतर्गत टूथ लॉक वॉशरच्या तुलनेत, बाह्य दात शैली मोठ्या बाह्य आकाराच्या भागांसाठी अधिक योग्य आहे. हे समान रीतीने दाब पसरवते आणि स्थिर लॉकिंग प्रभाव प्रदान करते. अंतर्गत दात गॅस्केट प्रामुख्याने लहान स्क्रूच्या डोक्याखाली वापरले जाते, तर बाह्य सेरेटेड लॉक वॉशर प्रामुख्याने नटांच्या खाली किंवा मोठ्या डोक्यांसह फास्टनर्ससाठी वापरले जाते.

कार्य तत्त्व

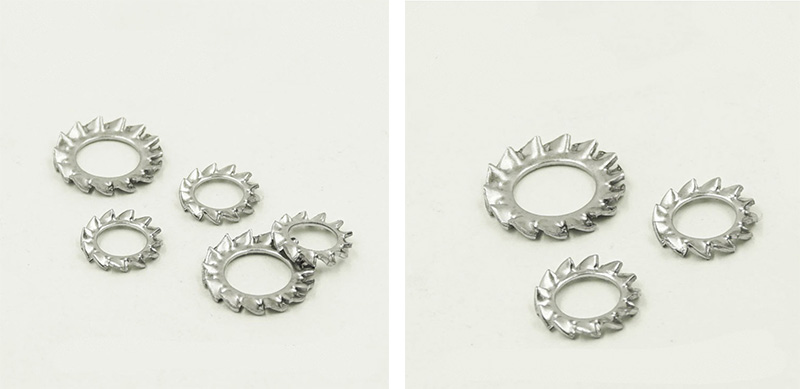

Outer Serrated Lock Washer

बाह्य सेरेटेड लॉक वॉशरचे कार्य तत्त्व प्रत्यक्षात अगदी सोपे आहे. हे प्रामुख्याने दोन गोष्टींवर अवलंबून आहे:

(1) दात थेट संपर्काच्या पृष्ठभागावर खोदतात.

या प्रकारच्या वॉशरच्या बाहेरील काठावर तीक्ष्ण दातांचे वर्तुळ असते. जेव्हा तुम्ही बोल्ट किंवा नट घट्ट करता तेव्हा दात दोन स्पर्श करणाऱ्या पृष्ठभागांवर दाबले जातात: बोल्ट हेड किंवा नटचा तळ आणि स्थापित भागाचा पृष्ठभाग.

दात बुडल्यानंतर, ते फास्टनरच्या खाली बार्बच्या रिंगसारखे कार्य करते. जर बोल्ट नैसर्गिकरित्या सैल होऊ लागला, तर हे दात त्याला घट्ट धरून ठेवतात आणि फिरण्यापासून थांबवतात.

(2) वॉशर स्वतःच लवचिकता प्रदान करते.

बाह्य सेरेटेड लॉक वॉशर पूर्णपणे सपाट नाही; त्याची स्वतःची विशिष्ट प्रमाणात लवचिकता असते. घट्ट झाल्यानंतर, ते सपाट केले जाते, परंतु सामग्रीला नेहमी त्याच्या मूळ आकारात परत यायचे असते, म्हणून ते सतत ऊर्ध्वगामी शक्ती वापरते. हे बल धाग्यांमधील घर्षण वाढवते, ज्यामुळे स्क्रू सैल होण्याची शक्यता कमी होते.

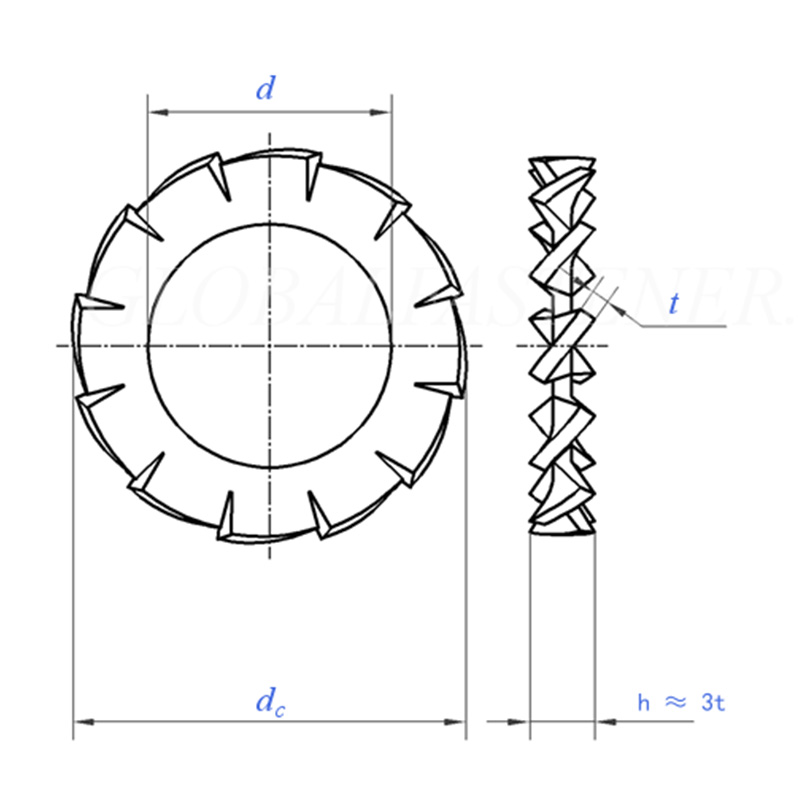

Outer Serrated Lock Washer

आकार		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	किमान = नाममात्र आकार	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	कमाल	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	कमाल = नाममात्र आकार	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	मि	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
दातांची संख्या	मि	9	9	9	9	10	11	11	12	14	14
प्रति 1000 युनिट्सकेजी		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
नाममात्र धागा व्यास साठी		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

आकार		10.5	13	15	17	19	21	23	25	28	31
d	किमान = नाममात्र आकार	10.5	13	15	17	19	21	23	25	28	31
d	कमाल	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
डी	कमाल = नाममात्र आकार	18	20.5	24	26	30	33	36	38	44	48
डी	मि	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
दातांची संख्या	मि	16	16	18	18	18	20	20	20	22	22
प्रति 1000 युनिट्सकेजी		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
नाममात्र धागा व्यास साठी		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30

(1) बाह्य सेरेटेड लॉक वॉशर आणि अंतर्गत टूथ लॉक वॉशरमध्ये काय फरक आहे?

बाह्य दात आवृत्ती: दात बाह्य वर्तुळावर व्यवस्थित केले जातात, तुलनेने मोठ्या डोक्यासह फास्टनर्स बसतात.

अंतर्गत दात आवृत्ती: दात आतील वर्तुळावर असतात, एक साधा गुळगुळीत बाह्य किनार असतो. ही शैली लहान डोके असलेल्या स्क्रूशी उत्तम प्रकारे जुळते.

(2) तुम्ही चाचणीसाठी नमुने देता का?

होय. मानक-आकाराचे इन्व्हेंटरी नमुने विनामूल्य आहेत (शिपिंग खर्च ग्राहकाने वहन केला आहे), आणि वितरण वेळ 2-5 दिवस आहे.

（3） बल्क ऑर्डरसाठी MOQ आणि लीड टाइम काय आहे?

मानक वैशिष्ट्यांसाठी, MOQ साधारणपणे 1,000 - 5,000 तुकडे प्रति तपशील आहे. वितरण वेळ अंदाजे 15 - 25 दिवस आहे. स्टेनलेस स्टील किंवा डॅक्रोमेट कोटिंगला थोडा जास्त वेळ लागू शकतो.
