मेट्रिक प्रकार U 12 पायंट फ्लँज स्क्रू

मेट्रिक प्रकार U 12 piont flange screws अचूक आणि सुरक्षित स्थापनेसाठी योग्य आहेत. Xiaoguo® कारखाना तुमच्या गरजा पूर्ण करू शकतो. आम्ही ASME/ANSI B18.2.5M-2009 च्या अंमलबजावणी मानकांनुसार उत्पादन करतो. आत्ताच ऑर्डर करा आणि तुम्हाला आवश्यक असलेले विश्वसनीय स्क्रू मिळवा.

चौकशी पाठवा

उत्पादन वर्णन

मेट्रिक प्रकार U 12 piont फ्लँज स्क्रूच्या डोक्यावर 12 कोपरे असतात. घट्ट केल्यावर, त्याचे संपर्क क्षेत्र मोठे असते आणि ते जास्त टॉर्क लागू करू शकतात. स्क्रूच्या खाली एक U-shaped flange प्लेट आहे, जी जोडलेल्या भागासह संपर्क क्षेत्र वाढवू शकते आणि दाब पसरवू शकते.

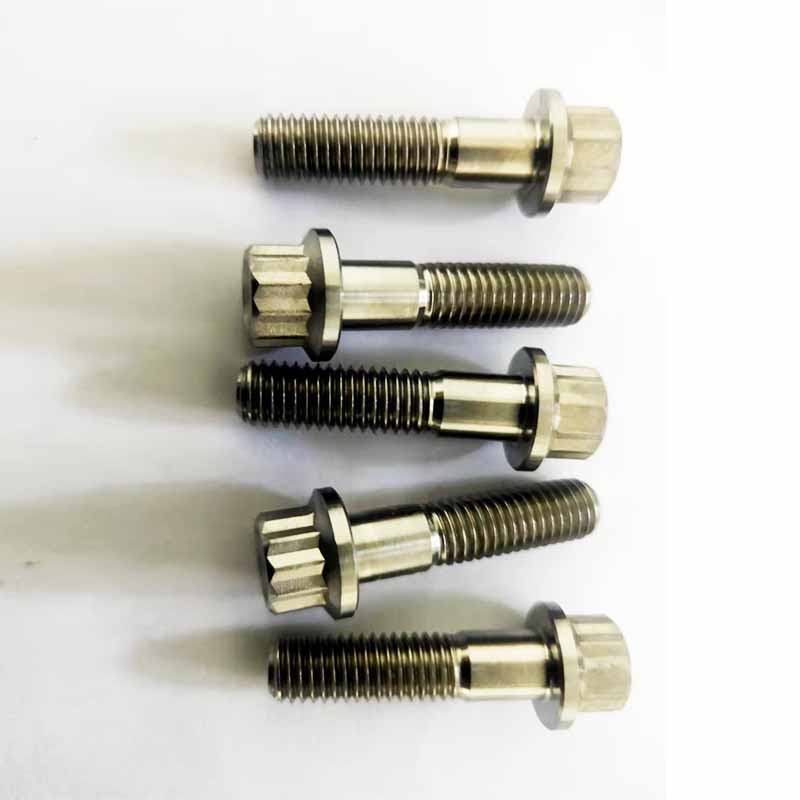

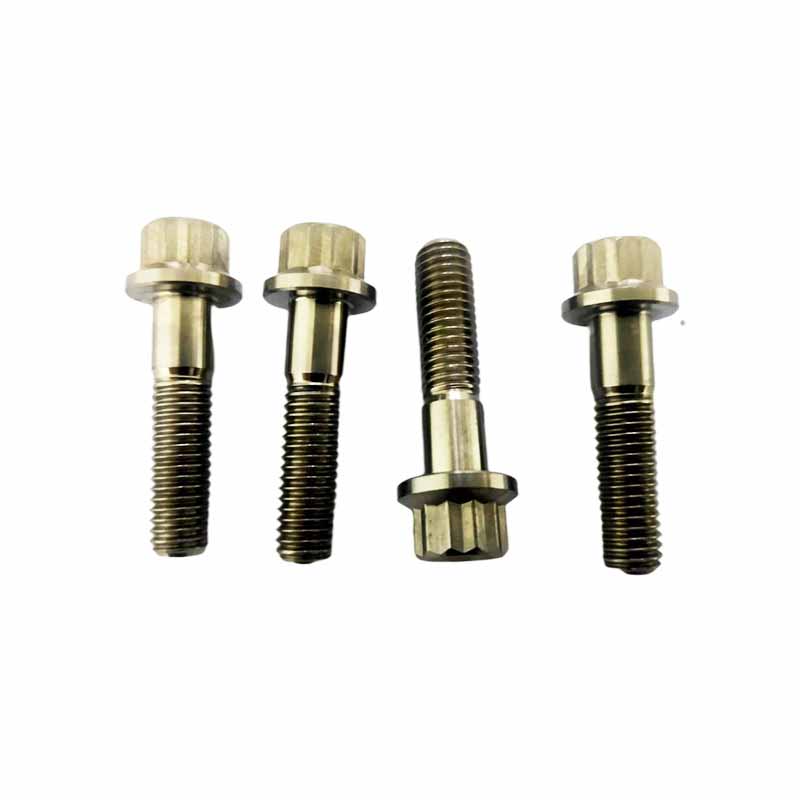

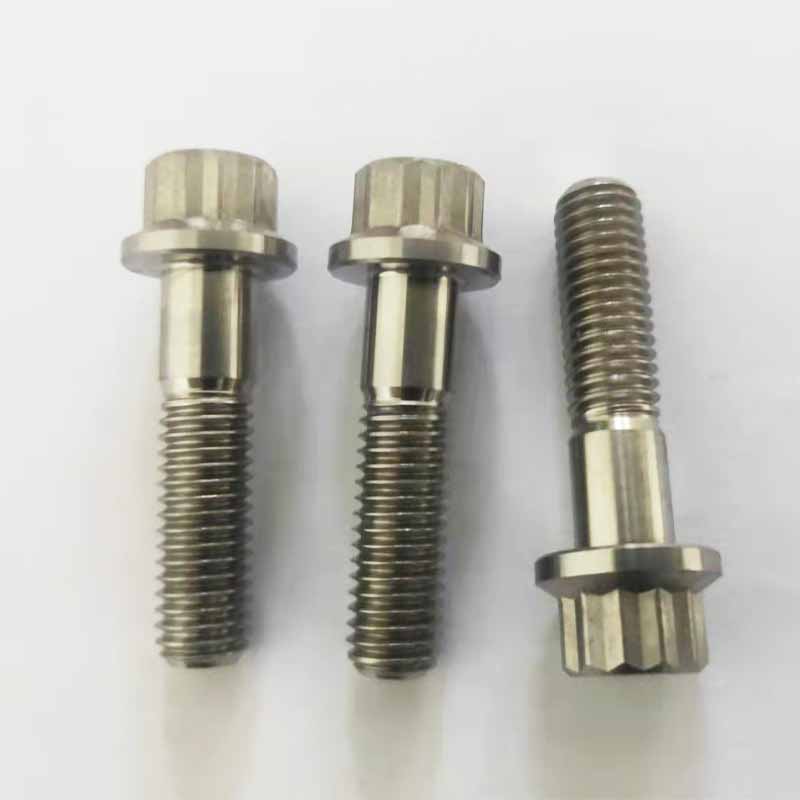

Metric Type U 12 Piont Flange Screw

वैशिष्ट्ये आणि पॅरामीटर्स

मेट्रिक प्रकार U 12-बिंदू स्क्रू मीठ स्प्रे गंज करण्यासाठी प्रतिरोधक आहेत. बॉटम कट डिझाईन बऱ्याचदा स्टेनलेस स्टीलमध्ये वापरला जातो, ज्यामुळे खड्डे कमी होऊ शकतात. फ्लँज सीलिंग पृष्ठभाग, ते जहाज रेलिंग किंवा किनारपट्टीच्या पायाभूत सुविधांसाठी आदर्श पर्याय आहेत. ते सैल होण्यास प्रतिबंध करू शकतात. सेरेटेड फ्लँजच्या तळाच्या पृष्ठभागावर जाळीदार पृष्ठभाग आहे, जो औद्योगिक व्हायब्रेटर्स किंवा जनरेटर ब्रॅकेटसाठी योग्य आहे ज्यांना लॉकिंग वॉशरची आवश्यकता नसते.

टर्बाइन एक्झॉस्ट मॅनिफोल्ड बांधण्यासाठी मेट्रिक प्रकार U 12 piont flange screws वापरले जातात. मॅनिफोल्ड लीकेजमुळे टर्बाइनची कार्यक्षमता कमी होईल. ते 900°C च्या थर्मल सायकलचा सामना करू शकतात. यू-आकाराचे खोबणी घट्ट केल्यावर फ्लँजला विकृत होण्यापासून रोखू शकते. जेव्हा निकेल अँटी-स्टिकिंग एजंट लागू केले जाते, तेव्हा तांब्याची पेस्ट जळून जाईल. प्रत्येक 50,000 मैल चालवल्यानंतर ते बदला; थर्मल थकवामुळे एक्झॉस्ट पाईप फुटू शकतो.

मेट्रिक प्रकार U 12-पॉइंट स्क्रू पवन टर्बाइनच्या गिअरबॉक्स कव्हर्सचे निराकरण करण्यासाठी वापरले जातात. टर्बाइन कंपनामुळे पारंपारिक स्क्रू मागे हटू शकतात. ते 20 वर्षांपेक्षा जास्त काळ कव्हर प्लेट लॉक करू शकतात. खालचा कट भाग शॉक शोषण्यात भूमिका बजावू शकतो. उंचीवर 12-पॉइंट टॉर्क मल्टीप्लायर वापरताना, अपुऱ्या घट्टपणामुळे धूळ आत शिरते आणि गीअर्सचे नुकसान होऊ शकते.

मेट्रिक प्रकार U 12 piont फ्लँज स्क्रूमध्ये अत्यंत मजबूत फास्टनिंग फोर्स आहे. 12-अँगल डिझाईन घट्ट केल्यावर जास्त टॉर्क सहन करण्यास सक्षम करते. याव्यतिरिक्त, U-आकाराच्या फ्लँजमुळे घर्षण वाढते, ज्यामुळे कंपन वातावरणातही ते सोडणे कठीण होते. ते खूप विश्वासार्ह आहेत आणि कनेक्शनचे भाग नेहमी स्थिर ठेवू शकतात.

उत्पादन मापदंड

सोम	M5	M6	M8	M10	M12	M14	M16	M20	M24	M30	M36
P	0.8	1	1.25	1.5	1.75	2	2	2.5	3	3.5	4
ds कमाल	5	6	8	10	12	14	16	20	24	30	36
ds मि	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.61
s कमाल	5	6	8	10	12	14	16	20	24	30	36
s मि	4.79	5.79	7.78	9.78	11.79	13.79	15.81	19.82	23.75	29.72	35.7
e मि	5.6	6.7	9	11.2	13.5	15.8	18	22.5	27	33.8	40.5
dc कमाल	8.72	10.22	13.27	16.27	18.27	21.33	24.33	30.33	36.39	45.39	54.46
dc मि	8.27	9.77	12.72	15.69	17.67	20.67	23.62	29.55	35.52	44.52	52.75
h कमाल	2.25	2.7	3.6	4.5	5.4	6.3	7.2	9	10.8	13.5	16.2
तास मि	2	2.45	3.35	4.13	5.03	5.93	6.83	8.5	10.3	13	15.6
k कमाल	5	6	8	10	12	14	16	20	24	30	36
k मि	4.88	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.57
कमाल	6.2	7.5	10	12.5	15.2	17.7	20.5	25.5	30.7	38.5	46.2
Lf कमाल	1.4	1.6	2.1	2.1	2.1	2.1	3.2	3.2	3.2	4.5	4.5
r कमाल	0.25	0.26	0.36	0.45	0.54	0.63	0.72	0.89	1.07	1.33	1.6
r मि	0.1	0.11	0.16	0.2	0.24	0.28	0.32	0.4	0.48	0.61	0.73
