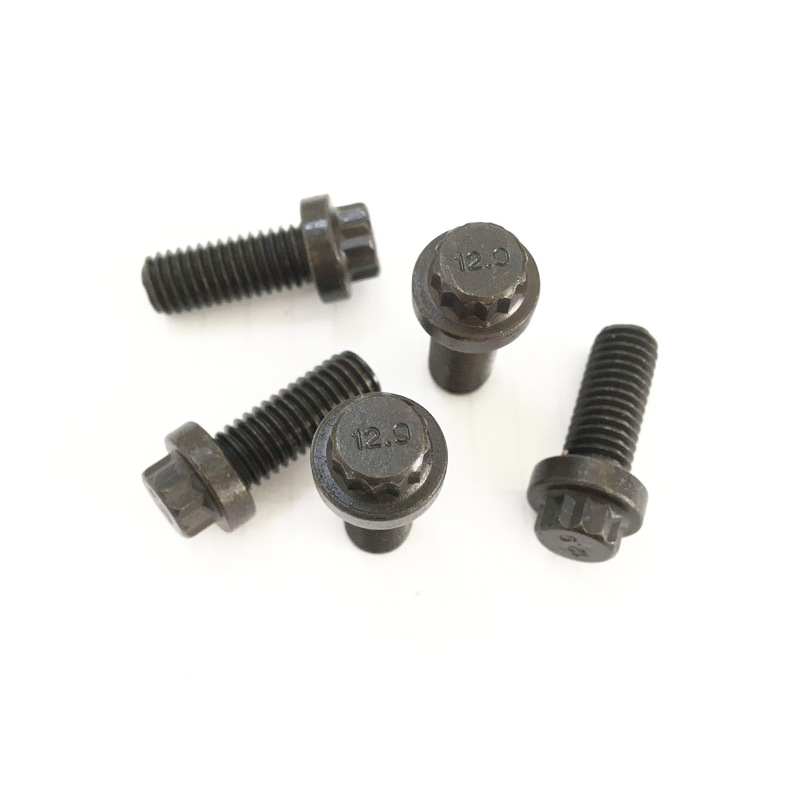

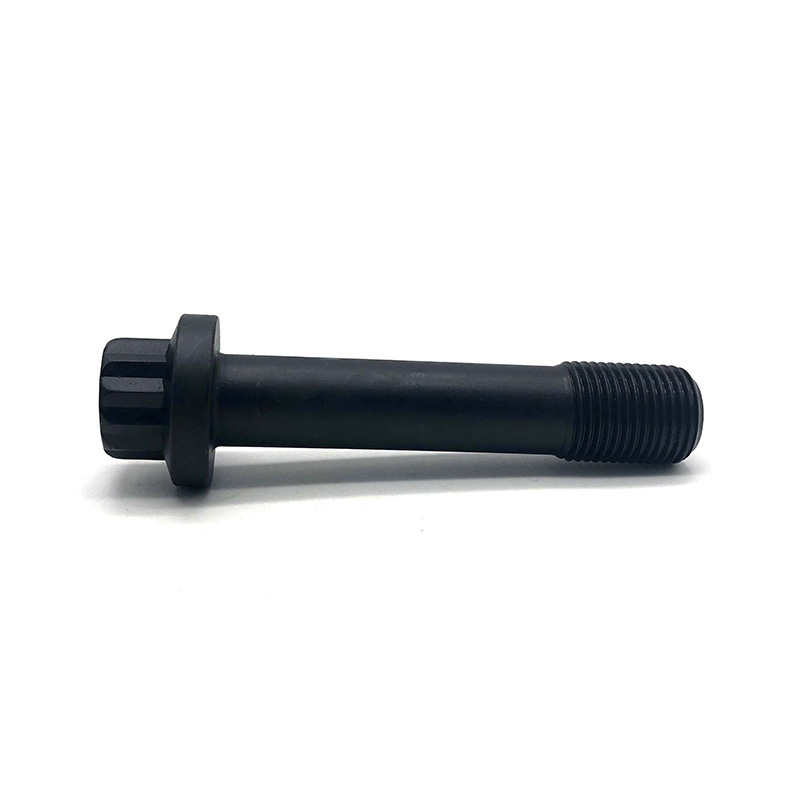

12 स्प्लाइन फ्लँज स्क्रू

Xiaoguo® च्या 12 स्प्लाइन फ्लँज स्क्रूमध्ये 12-बिंदू हेड डिझाइन आहे जे रिंग स्पॅनरशी पूर्णपणे जुळते. अगदी मर्यादित जागेतही ते ऑपरेट करता येते. हेक्सागोनल हेडच्या तुलनेत, ऑपरेटिंग स्पेस 50% ने कमी केली आहे. त्वरित स्थापनेचा अनुभव घेण्यासाठी या आणि नमुना किंमतीची चौकशी करा.

चौकशी पाठवा

उत्पादन वर्णन

साहित्य परिचय

12 स्प्लाइन फ्लँज स्क्रूसाठी सामग्रीची निवड अतिशय वैविध्यपूर्ण आहे, प्रामुख्याने चार श्रेणींमध्ये मोडते: कार्बन स्टील, मिश्र धातु, स्टेनलेस स्टील आणि विशेष मिश्र धातु. सामग्रीची निवड सामर्थ्य, गंज प्रतिकार, कार्यरत तापमान आणि खर्चासाठी आपल्या विशिष्ट आवश्यकतांवर अवलंबून असते.

(1) कार्बन स्टील

कार्बन स्टील हा सर्वात जास्त वापरला जाणारा आणि किफायतशीर पर्याय आहे. विविध उष्मा उपचार प्रक्रियांद्वारे (शमन + टेम्परिंग), 4.8 ते 12.9 पर्यंतचे भिन्न सामर्थ्य ग्रेड विविध लोड आवश्यकता पूर्ण करण्यासाठी प्राप्त केले जाऊ शकतात. हे सामान्य उद्योग, ऑटोमोटिव्ह संरचना, बांधकाम आणि सामान्य यंत्रसामग्रीसाठी योग्य आहे.

(2) मिश्रधातू स्टील

कार्बन स्टीलमध्ये क्रोमियम, मोलिब्डेनम आणि निकेलसारखे घटक जोडून आणि नंतर अचूक उष्णता उपचार करून, स्टीलचे यांत्रिक गुणधर्म लक्षणीयरीत्या सुधारले जाऊ शकतात. सामर्थ्य अत्यंत उच्च आहे आणि त्यात उत्कृष्ट थकवा प्रतिकार आणि प्रभाव प्रतिरोधक गुणधर्म आहेत. अलॉय स्टीलचा 12 स्प्लिन फ्लँज स्क्रू ऑटोमोटिव्ह सस्पेन्शन सिस्टीम, इंजिन इंटीरियर, विंड टर्बाइन टॉवर बोल्ट आणि जड बांधकाम मशिनरीमध्ये मोठ्या प्रमाणावर वापरला जातो.

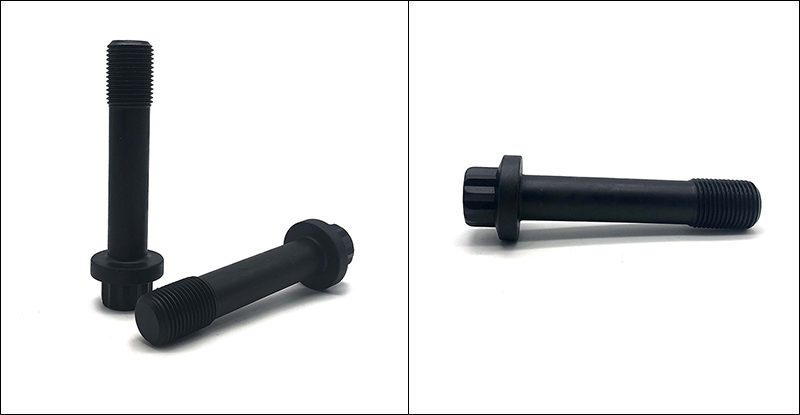

12 Spline Flange Screw

(3) स्टेनलेस स्टील

स्टेनलेस स्टीलचा मुख्य फायदा त्याच्या अंतर्निहित गंज प्रतिकारामध्ये आहे. त्यापैकी, 304 (A2) हा सर्वात सामान्य प्रकार आहे आणि अन्न प्रक्रिया आणि सामान्य बाह्य वातावरणासाठी योग्य आहे; तर 316 (A4) विशेषत: मॉलिब्डेनम जोडून डिझाइन केले गेले आहे, ज्यामुळे 12 स्प्लाइन फ्लँज स्क्रू विशेषतः उच्च मीठ स्प्रे वातावरणासाठी आणि अत्यंत संक्षारक वातावरणात, जसे की महासागर, किनारी भागात किंवा रासायनिक वनस्पती इ.

(4) विशेष मिश्रधातू

विशेष मिश्र धातु सामग्रीमध्ये Chrome-Moly, Ti, उच्च-तापमान प्रतिरोधक मिश्र धातु, ॲल्युमिनियम मिश्र धातु, पितळ इ. यांचा समावेश होतो. ते उच्च-तापमान प्रतिरोध, हलके, चालकता आणि चुंबकत्व नसलेल्या ग्राहकांच्या विशिष्ट कार्यक्षमतेच्या आवश्यकता पूर्ण करण्यासाठी डिझाइन केलेले आहेत. मुख्यतः विशेष औद्योगिक क्षेत्रांसाठी जसे की एरोस्पेस, रेसिंग, वैद्यकीय, पेट्रोकेमिकल्स आणि इलेक्ट्रिकल.

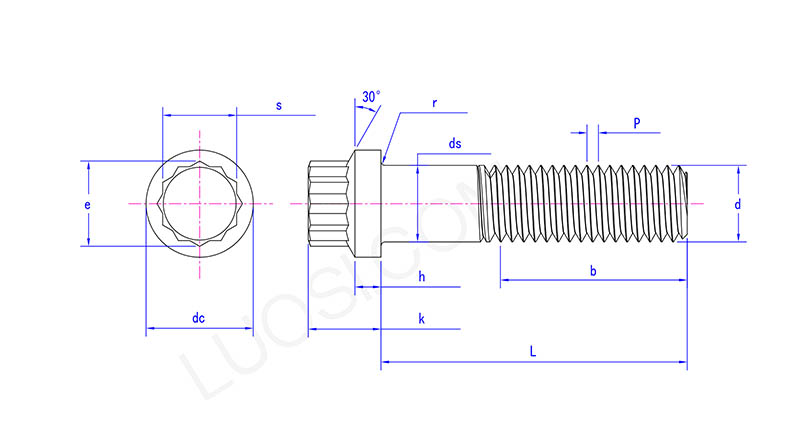

12 Spline Flange Screw

सोम	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
dc कमाल	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
dc मि	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
ds कमाल	22	24	27	30	33.0	36	39	42.0	45.0	48	52
ds मि	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
e मि	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
h कमाल	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
तास मि	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k कमाल	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
k मि	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
r कमाल	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
r मि	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
s कमाल	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
s मि	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75

कामगिरी ग्रेड आणि तन्य शक्ती

परफॉर्मन्स ग्रेड हा 12 स्प्लाइन फ्लँज स्क्रूची ताकद निर्धारित करणारा कोर निर्देशक आहे. सामान्य कामगिरी ग्रेड आणि त्यांच्याशी संबंधित तन्य शक्ती खालीलप्रमाणे आहेत:

（1）8.8 ग्रेड: किमान तन्य शक्ती अंदाजे 800 MPa (सुमारे 116,000 psi) आहे, जी मध्यम-उच्च शक्ती श्रेणीमध्ये येते आणि सर्वात जास्त वापरली जाते.

（2）10.9 ग्रेड: किमान तन्य शक्ती अंदाजे 1,000 MPa (सुमारे 145,000 psi) आहे, उच्च-शक्ती कनेक्शन आवश्यक असलेल्या परिस्थितींसाठी योग्य.

（3） 12.9 ग्रेड: किमान तन्य शक्ती अंदाजे 1,220 MPa (सुमारे 177,000 psi) आहे, जी मिश्र धातुच्या स्टील्समधील सर्वोच्च शक्ती पातळींपैकी एक आहे.

(4) मंदारिन ग्रेड 5: तन्य शक्ती अंदाजे 120,000 psi आहे, जी मेट्रिक 8.8 ग्रेडच्या समतुल्य आहे.

（5）अमेरिकन मानक ग्रेड 8: तन्य शक्ती अंदाजे 150,000 psi आहे, जी मेट्रिक 10.9 ग्रेडच्या समतुल्य आहे.
