रेझिस्टन्स प्रोजेक्शन वेल्डिंगसाठी मेट्रिक स्क्रू

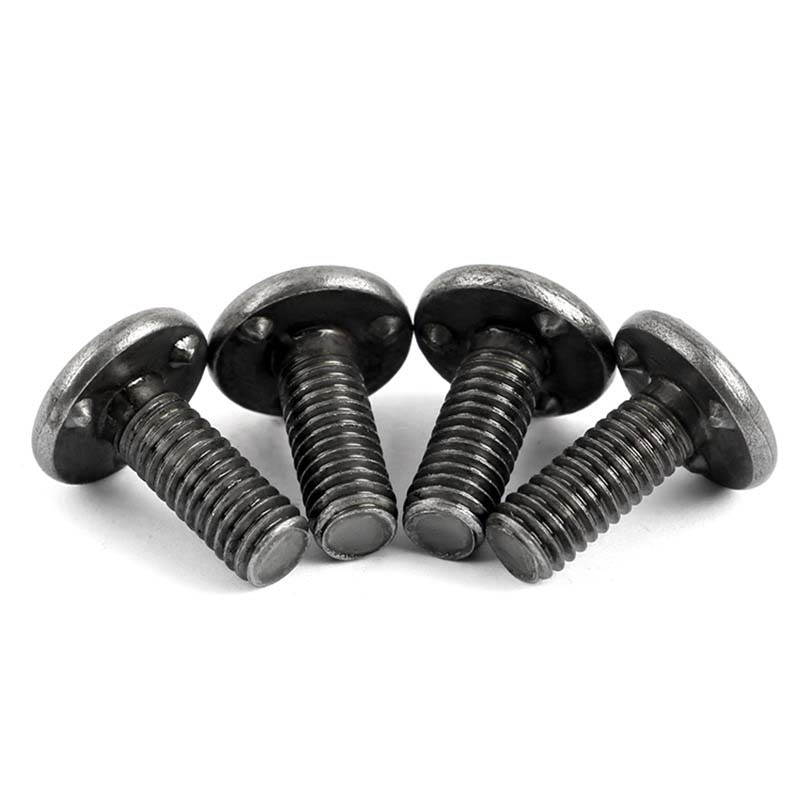

रेझिस्टन्स प्रोजेक्शन वेल्डिंगसाठी मेट्रिक स्क्रू विशेषतः रेझिस्टन्स स्पॉट वेल्डिंगसाठी डिझाइन केलेले आहे. वेल्डिंग प्रक्रियेदरम्यान बेसवरील लहान प्रोट्र्यूशन्स वितळतील, ज्यामुळे धातूच्या पृष्ठभागाशी एक मजबूत बंध तयार होईल. Xiaoguo® कंपनीकडे भरपूर साठा उपलब्ध आहे.

मॉडेल:BS 7670-1-2004

चौकशी पाठवा

उत्पादन वर्णन

रेझिस्टन्स प्रोजेक्शन वेल्डिंगसाठी मेट्रिक स्क्रू मुख्यत्वे स्क्रू बॉडी आणि विशेष प्रोट्र्यूजन स्ट्रक्चरसह हेड बनलेला असतो. स्क्रू बॉडी पार्टमध्ये मानक मेट्रिक थ्रेड्स आहेत, जे संबंधितांशी जुळण्यासाठी सोयीस्कर आहेतकाजूकिंवा अंतर्गत धागे असलेले घटक.

उत्पादन मापदंड

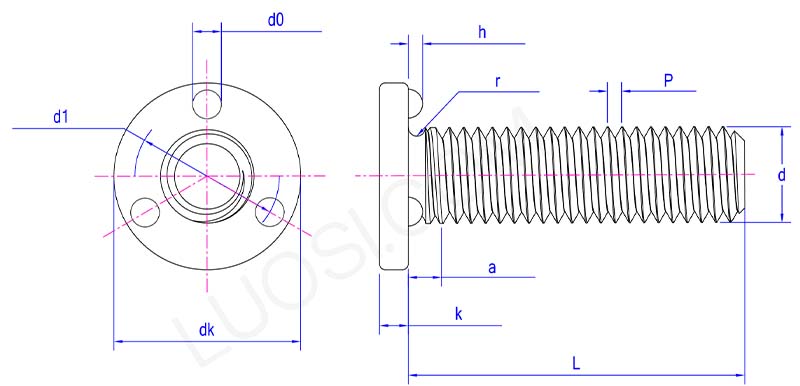

metric screw for resistance projection welding parameter

सोम	M3	M4	M5	M6	M8	M10	M12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
कमाल	1.25	1.75	2	2.5	3.13	3.75	4.38
dk कमाल	6.37	8.45	10.45	12.55	16.55	20.65	24.65
dk मि	5.63	7.55	9.55	11.45	15.45	19.35	23.35
k कमाल	1.32	1.72	2.12	2.52	3.35	4.15	4.95
k मि	1.07	1.47	1.87	2.27	3.05	3.85	4.65
d1 कमाल	4.98	6.48	8.08	9.58	12.7	15.7	18.7
d1 मि	4.5	6	7.5	9	12	15	18
d0 कमाल	1.15	1.45	1.75	2.05	2.65	3.25	3.9
d0 मि	0.9	1.2	1.5	1.8	2.4	3	3.6
h कमाल	0.55	0.7	0.85	1	1.3	1.6	1.9
तास मि	0.35	0.5	0.65	0.8	1.1	1.4	1.7
r कमाल	0.4	0.4	0.5	0.6	0.8	0.8	0.8

उत्पादन वैशिष्ट्ये

रेझिस्टन्स प्रोजेक्शन वेल्डिंगसाठी मेट्रिक स्क्रू हे डोक्यावरील अनोखे प्रोट्रेशन्स आहेत. या protrusions नियमित आकार आणि एकसमान आकार आहेत. वेल्डिंग दरम्यान, ते स्थिर आणि विश्वासार्ह वेल्डिंग प्रक्रिया सुनिश्चित करून आणि वेल्डिंगची गुणवत्ता लक्षणीयरीत्या वाढवून, विद्युत् प्रवाह अचूकपणे केंद्रित करू शकतात. प्रोट्र्यूशन्सवर केंद्रित शक्तीमुळे, वेल्डिंग प्रक्रियेचा वर्कपीसच्या इतर भागांवर तुलनेने लहान थर्मल प्रभाव असतो.

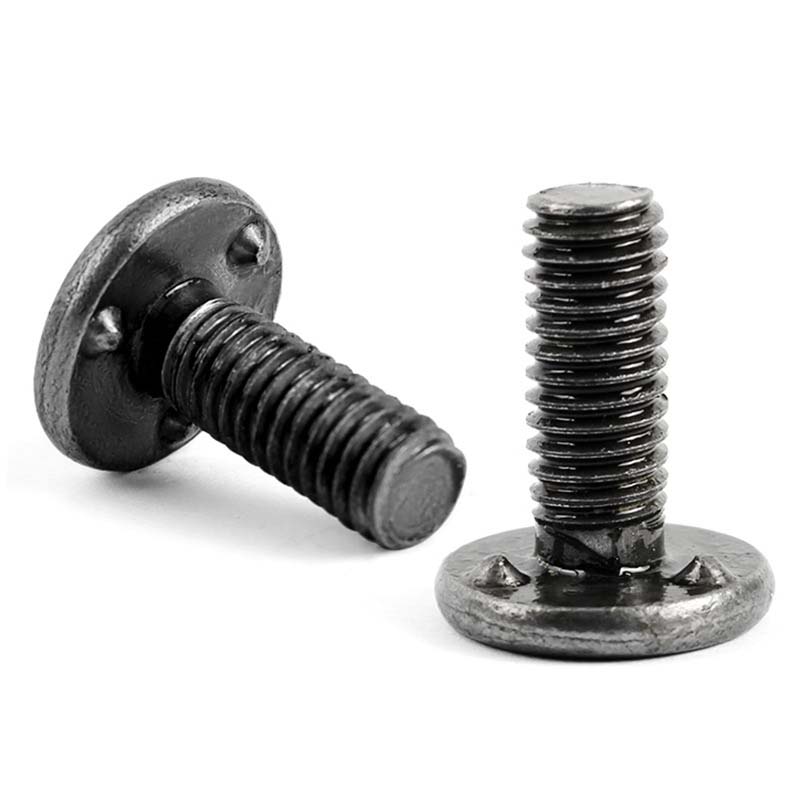

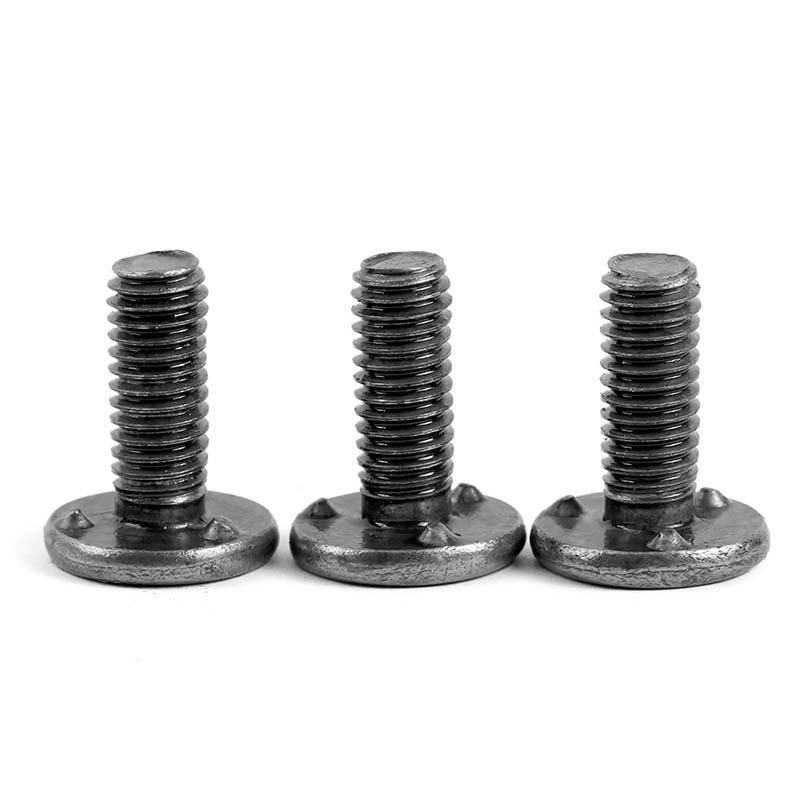

या मेट्रिक स्क्रूमध्ये डोक्याजवळ तीन लहान प्रोट्र्यूशन असतात. त्यांना धातूवर दाबण्यासाठी वेल्डिंग गन वापरा. प्रोट्र्यूशन्स ताबडतोब उष्णतेवर लक्ष केंद्रित करतील, बिंदू वितळतील आणि स्क्रू हेड पृष्ठभागाशी जुळेल. हे त्वरीत मजबूत, फ्लश-माउंटेड थ्रेडेड पॉइंट तयार करते.

पारंपारिक वेल्डिंगच्या तुलनेत, प्रोजेक्शन वेल्ड स्क्रूला विशेष वेल्डिंग गनची आवश्यकता असते, परंतु ते आर्क वेल्डिंग स्टडपेक्षा स्वच्छ / वेगवान असते. संरक्षणात्मक वायू किंवा सिरेमिक स्पेसरची आवश्यकता नाही. प्लग-इन वेल्डिंग प्रत्येक वेळी सातत्यपूर्ण परिणाम सुनिश्चित करून वेल्ड पॉइंट्सवर अचूकपणे नियंत्रण ठेवू शकते.

रेझिस्टन्स प्रोजेक्शन वेल्डिंगसाठी मेट्रिक स्क्रूचा वापर HVAC पाइपलाइनच्या देखभाल दरवाजांसाठी केला जाऊ शकतो. त्यांचा वापर रेझिस्टन्स स्पॉट वेल्डिंगसाठी करा, ज्यामुळे कायमस्वरूपी लॉकिंग होऊ शकते. वेल्ड M4 उघडण्याच्या सुमारे screws. लॉक वॉशरसह तपासणी दरवाजा निश्चित करा. प्रत्येक तिमाहीत फिल्टर बदलल्यावर धागे सैल होणार नाहीत. देखभाल कॉल 90% कमी करा.
