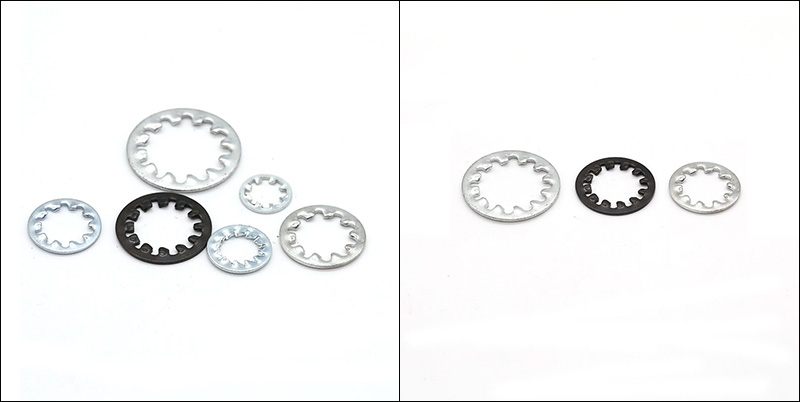

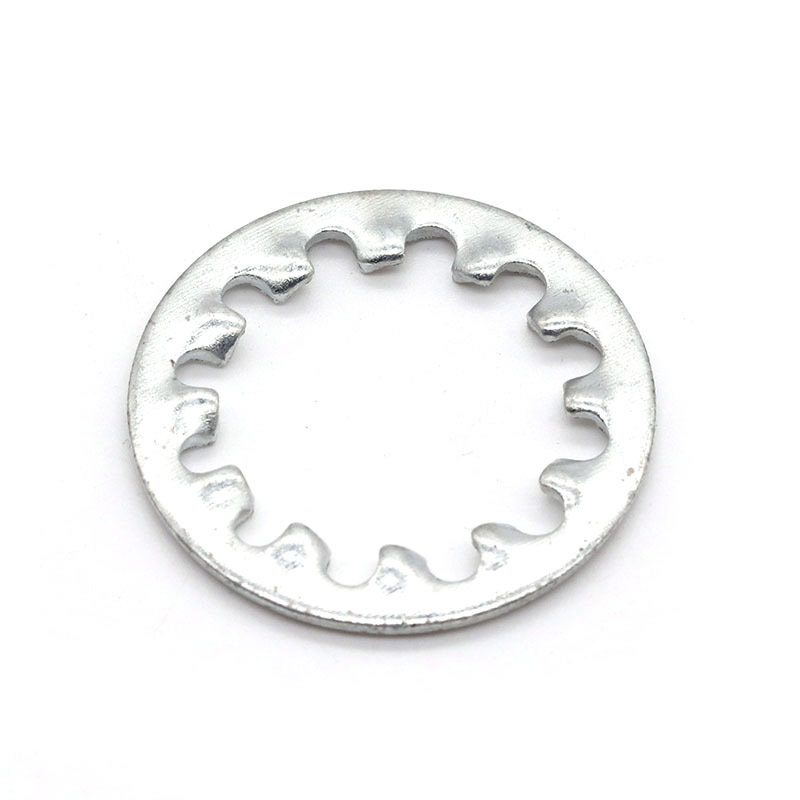

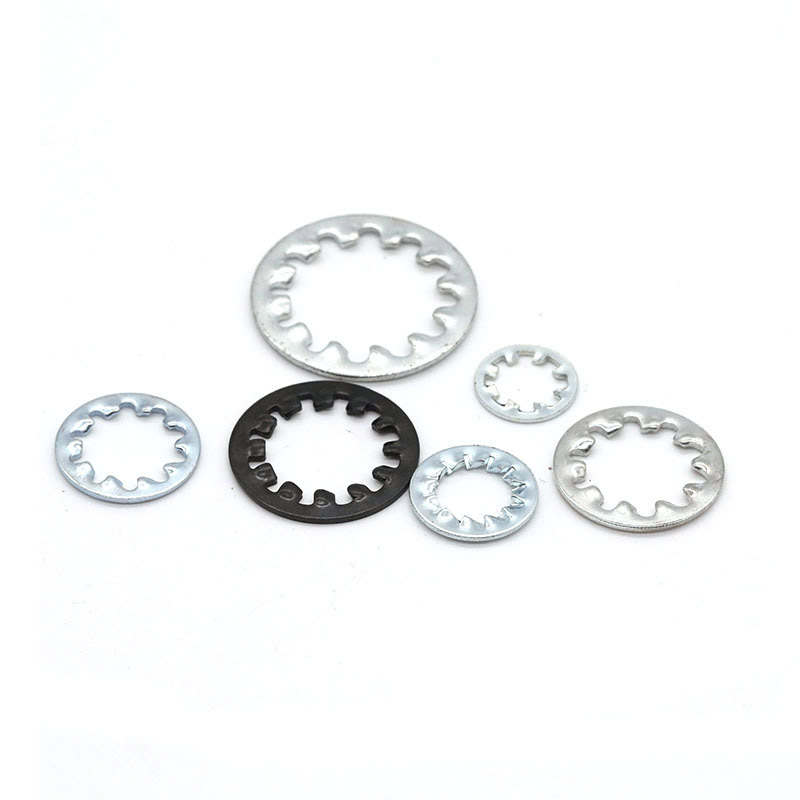

दात अंतर्गत लॉक वॉशर

दात अंतर्गत लॉक वॉशर्स मुख्यतः मानक प्रकार (प्रकार AW) आणि भारी प्रकार (IOW प्रकार) मध्ये विभागले आहेत. त्यांच्यातील मुख्य फरक गियर आकाराची खोली आणि सामर्थ्य यामध्ये आहे.

(1) AW टाइप करा

मुख्य वैशिष्ट्य: लोड वितरित करण्यासाठी अधिक घनतेने पॅक केलेले अंतर्गत गियर डिझाइन स्वीकारणे

लॉकिंग तत्त्व: चाव्याव्दारे संपर्क बिंदूंची संख्या वाढवून, घर्षण सैल होण्यापासून रोखण्यासाठी वापरले जाते.

पसंतीचे साहित्य: पारंपारिक कार्बन स्टील किंवा किफायतशीर स्टेनलेस स्टील (जसे की SUS304)

लोड-असर क्षमता:मध्यम आणि कमी भार, लाइटवेट फिक्सेशनसाठी योग्य

खर्च: आर्थिक प्रकार

नमुनेदार ऍप्लिकेशन: टूथ इंटरनल असलेले टाइप AW लॉक वॉशर इलेक्ट्रॉनिक सर्किट्स, PCB बोर्ड, घरगुती उपकरणे, इन्स्ट्रुमेंट पॅनेल आणि इतर लाइट-लोड उपकरणांसाठी योग्य आहेत.

(2) IOW टाइप करा

मुख्य वैशिष्ट्य: दात अधिक खोल, तीक्ष्ण आणि जाड आहेत, चावण्याची शक्ती जास्त आहे.

लॉकिंग तत्त्व: धातूच्या पृष्ठभागावर "पकडणे आणि चावणे" यासाठी दातांच्या टिपांचा वापर केल्याने, यांत्रिक लॉकिंग शक्ती निर्माण होते.

साहित्य: 65Mn स्प्रिंग स्टीलचे बनलेले, कडकपणा HRC 39-50

लोड कार्यप्रदर्शन: जास्त भार आणि तीव्र कंपन असलेल्या कार्यरत वातावरणासाठी उपयुक्त

किंमत वैशिष्ट्य: विश्वासार्ह कामगिरीसाठी उत्तम मूल्य

अर्ज: दात अंतर्गत असलेले IOW लॉक वॉशर्स हेवी-ड्यूटी भागांसाठी आदर्श आहेत. ऑटोमोटिव्ह चेसिस आणि इंजिन, औद्योगिक मशीनरी आणि बांधकाम लिफ्टिंग उपकरणांवर मोठ्या प्रमाणावर वापरले जाते.

सोप्या भाषेत सांगायचे तर, स्टँडर्ड AW आणि हेवी-ड्युटी IOW मधील कोणता निवडायचा हे प्रामुख्याने बोल्टवरील कामाच्या ताणावर अवलंबून असते. इलेक्ट्रॉनिक्स आणि घरगुती उपकरणे यांसारख्या हलक्या भाराच्या वापरासाठी, नियमित AW प्रकार पुरेसे आणि अधिक बजेट-अनुकूल आहे.

मजबूत कंपन किंवा प्रभाव असलेल्या परिस्थितींसाठी, जसे की कार आणि मोठ्या औद्योगिक मशीन, बोल्ट सांधे सुरक्षित ठेवण्यासाठी IOW हेवी-ड्यूटी प्रकार वापरा.

M2	2.2	2.34	4.20	4.5	0.28	0.32
M2.5	2.7	2.84	5.20	5.5	0.37	0.43
M3	3.2	3.38	5.70	6.0	0.37	0.43
M3.5	3.7	3.88	6.64	7.0	0.47	0.53
M4	4.3	4.48	7.64	8.0	0.47	0.53
M5	5.3	5.48	9.64	10.0	0.57	0.63
M6	6.4	6.62	10.57	11.0	0.67	0.73
M7	7.4	7.62	12.07	12.5	0.77	0.83
M8	8.4	8.62	14.57	15.0	0.77	0.83
M10	10.5	10.77	17.57	18.0	0.87	0.93
M12	13.0	13.27	19.98	20.5	0.96	1.04
M14	15.0	15.27	23.48	24.0	0.96	1.04
M16	17.0	17.27	25.48	26.0	1.16	1.24
M18	19.0	19.33	29.48	30.0	1.36	1.44
M20	21.0	21.33	32.38	33.0	1.36	1.44
M24	25.0	25.33	37.38	38.0	1.45	1.55

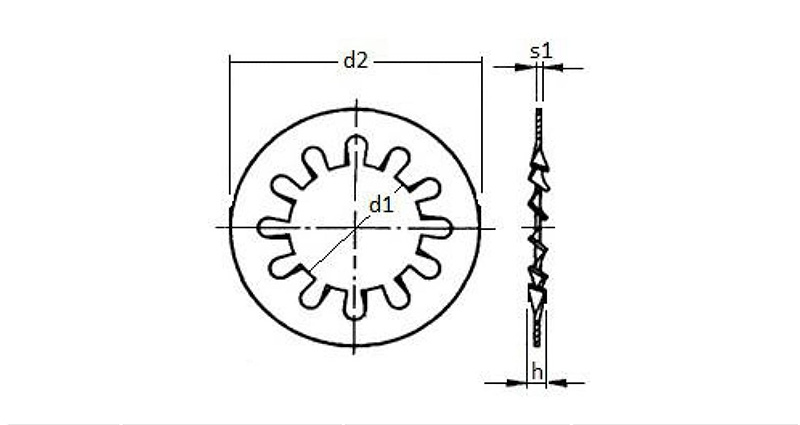

प्रदान केलेली माहिती आणि रेखाचित्र केवळ संदर्भ आहेत

तुम्हाला जाणून घ्यायचे असेल

(1) ऑटोमोटिव्ह इंजिन इंस्टॉलेशनसाठी मी कोणती शैली वापरावी?

आम्ही IOW अंतर्गत टूथ लॉक वॉशरसह जाण्याचा सल्ला देतो. ते स्क्रू सैल होण्यापासून रोखण्यासाठी उत्कृष्ट कार्य करतात.

(2) तुमच्याकडे दोन्ही शैलींसाठी स्टेनलेस स्टीलच्या आवृत्त्या आहेत का?

नक्की. AW आणि IOW दोन्ही प्रकार स्टेनलेस स्टीलमध्ये पुरवले जाऊ शकतात, जसे की A2/304 आणि A4/316 ग्रेड.

（3） IOW आणि AW प्रकारांमध्ये कठोरता फरक काय आहे?

कार्बन स्टील AW स्टँडर्ड वॉशरमध्ये सामान्यतः HRC 35-45 ची कठोरता असते. हेवी-ड्यूटी IOW कार्बन स्टील आवृत्ती अधिक कठीण असते, साधारणपणे HRC 42 ते 50 पर्यंत कठोरता असते.
