सेरेटेड टूथडसह लॉक वॉशर्स

Xiaoguo® फॅक्टरीचे सेरेटेड टूथ असलेले लॉक वॉशर्स कॉम्पॅक्ट आणि साठवण्यास सोपे आहेत, आणि ते अरुंद इंस्टॉलेशन स्पेसमध्ये चांगले कार्य करतात. आम्ही तुम्हाला मोठ्या प्रमाणात ऑर्डर देण्यास सुचवतो, ज्यामुळे स्टॉक ठेवणे सोपे होते आणि तुम्हाला युनिटच्या चांगल्या किमती देखील मिळतात.

चौकशी पाठवा

उत्पादन वर्णन

1）सेरेटेड टूथसह लॉक वॉशर्स स्थापित करताना मला टॉर्क रेंच वापरण्याची आवश्यकता आहे का?

हे अत्यंत वापरण्याची शिफारस केली जाते. बोल्ट किंवा नट्ससाठी शिफारस केलेल्या मानक टॉर्कनुसार फक्त घट्ट करा.

(2) आपण गॅस्केटला वर्कपीसच्या पृष्ठभागावर स्क्रॅच करण्यापासून कसे रोखू शकतो?

दात स्वतःच पृष्ठभागावर चावतील आणि अगदी थोडेसे ओरखडे देखील पूर्णपणे टाळता येणार नाहीत.

(3) वॉशर खूप घट्ट केले तर काय होईल?

जास्त घट्ट केल्याने दात पूर्णपणे सपाट होतात, ज्यामुळे वॉशरची लवचिकता कमी होते आणि ऍन्टी-लूझिंग इफेक्ट झपाट्याने कमी होतो.

(४) सेरेटेड टूथ असलेले लॉक वॉशर्स स्थापित करण्यापूर्वी मला पृष्ठभाग साफ करण्याची आवश्यकता आहे का?

होय. बोल्ट हेड/नट बेस आणि वर्कपीसच्या पृष्ठभागावरील तेल, लोखंडी फाइलिंग, पेंट किंवा ऑक्साईडचा थर काढून टाकला पाहिजे.

Lock Washers with Serrated Toothed

सेरेटेड टूथड असलेल्या लॉक वॉशर्सची योग्य स्थापना करणे त्याचा अँटी-लूझिंग प्रभाव आणि विद्युत चालकता सुनिश्चित करण्यासाठी महत्त्वपूर्ण आहे.

(1) संपर्क पृष्ठभाग स्वच्छ करा

बोल्ट किंवा नट्सच्या तळाशी आणि वर्कपीसच्या पृष्ठभागावरून तेल, लोखंडी फायलिंग्ज, पेंट किंवा ऑक्साईडचे थर काढा.

（2） वॉशरच्या दिशेची पुष्टी करा (सर्वात महत्त्वाचे)

दातांच्या पृष्ठभागाला बोल्ट हेड किंवा नटच्या संपर्क पृष्ठभागाचा सामना करणे आवश्यक आहे आणि सपाट पृष्ठभाग वर्कपीसच्या बाहेरील बाजूस असले पाहिजे.

इन्स्टॉलेशन उलट केल्याने असे होईल: दात गुंतू शकत नाहीत, अँटी-लूझिंग फंक्शन पूर्णपणे गमावतात.

(३) वॉशर स्थापित करा लॉक वॉशर्सला बोल्ट हेड किंवा नटच्या खाली सेरेटेड टूथ केलेले ठेवा आणि ते बोल्टच्या मध्यभागी संरेखित ठेवा.

(४) प्रथम हाताने घट्ट करा जोपर्यंत वॉशर भागाच्या पृष्ठभागाला हलके स्पर्श करत नाही तोपर्यंत बोल्ट किंवा नट हाताने फिरवा. या क्षणी दात पूर्णपणे चावत नाहीत.

(५) स्टँडर्ड टॉर्कसह घट्ट करा मानक टॉर्क आवश्यकतांनुसार बोल्ट आणि नट घट्ट करण्यासाठी टॉर्क रेंच वापरा. घट्ट करताना वॉशरचे दात स्वतःच पृष्ठभागावर बुडतील, पुन्हा टॉर्क समायोजित करण्याची आवश्यकता नाही. जास्त शक्तीने इम्पॅक्ट रेंच वापरू नका, अन्यथा दात घासून घासून घट्ट होतील.

(6) इंस्टॉलेशननंतर तपासाइलेक्ट्रिकल ग्राउंडिंगसाठी वापरल्यास, स्थिर चालकतेची हमी देण्यासाठी घट्ट केल्यानंतर बोल्ट आणि वर्कपीसमधील प्रतिरोधकता मल्टीमीटरने तपासा. प्रतिकार मूल्य 0 Ω जवळ असावे.

Lock Washers with Serrated Toothed

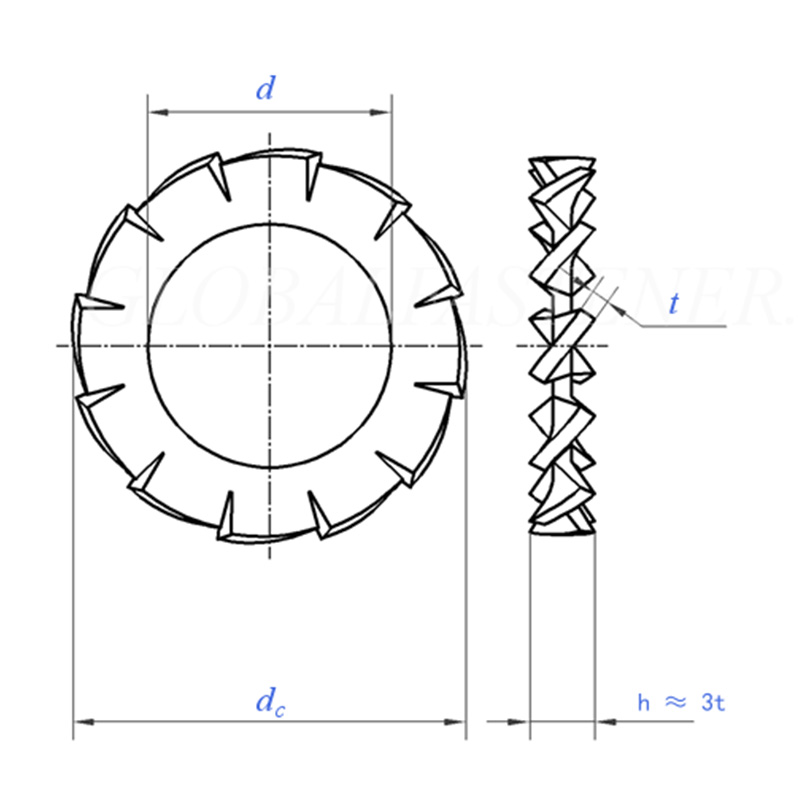

आकार		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	किमान = नाममात्र आकार	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	कमाल	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	कमाल = नाममात्र आकार	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	मि	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
दातांची संख्या	मि	9	9	9	9	10	11	11	12	14	14
प्रति 1000 युनिट्सकेजी		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
नाममात्र धागा व्यास साठी		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

आकार		10.5	13	15	17	19	21	23	25	28	31
d	किमान = नाममात्र आकार	10.5	13	15	17	19	21	23	25	28	31
d	कमाल	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
डी	कमाल = नाममात्र आकार	18	20.5	24	26	30	33	36	38	44	48
डी	मि	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
दातांची संख्या	मि	16	16	18	18	18	20	20	20	22	22
प्रति 1000 युनिट्सकेजी		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
नाममात्र धागा व्यास साठी		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30
