षटकोनी फ्लँज स्व-टॅपिंग कंक्रीट अँकर बोल्ट

Xiaoguo कारखान्याला निर्यात व्यापाराचा अनेक वर्षांचा अनुभव आहे. हे षटकोनी फ्लँज सेल्फ टॅपिंग काँक्रीट अँकर बोल्ट M6 ते M16 पर्यंतचे आकार व्यापते. बांधकामादरम्यान, थ्रेड्स काढून टाकणे आणि बेस मटेरियलचे नुकसान टाळण्यासाठी वाजवी घट्ट टॉर्क नियंत्रित करणे आवश्यक आहे. कार्बन आणि स्टेनलेस स्टील सामग्री सुरक्षित आणि विश्वासार्ह स्थापना सुनिश्चित करून भिन्न तापमान परिस्थितीशी जुळवून घेतात.

चौकशी पाठवा

उत्पादन वर्णन

चीन Xiaoguo® मधील हेक्सागॉन फ्लँज सेल्फ टॅपिंग काँक्रीट अँकर बोल्टच्या यांत्रिक गुणधर्म आणि इंस्टॉलेशन पॅरामीटर्सची खालील माहिती आहे.

1. शिफारस केलेले इंस्टॉलेशन पॅरामीटर्स

नाममात्र व्यास	ड्रिल बिट व्यास (मिमी)	ड्रिलिंग खोली (मिमी)	किमान थर जाडी (मिमी)	किमान मंजुरी (मिमी)	किमान अंतर (मिमी)	इंस्टॉलेशन टॉर्क (N·m)
M6	6.0	45	80	45	60	8-12
M8	8.0	55	90	50	70	15-20
M10	10.0	70	110	60	85	30-40
M12	12.0	90	140	75	100	50-65
M16	16.0	115	180	95	130	90-110

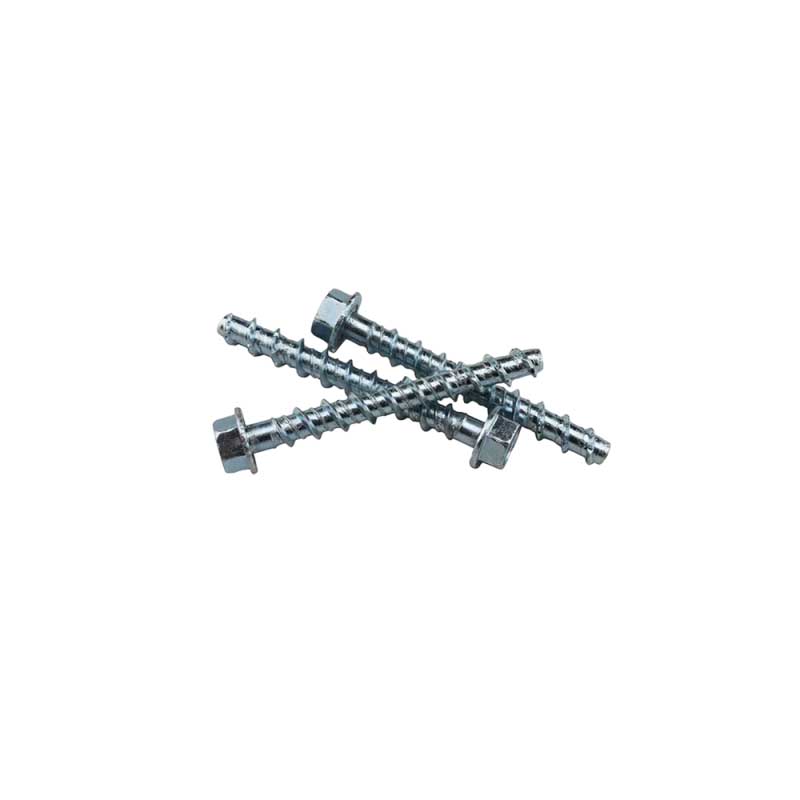

Hexagon Flange Self Tapping Concrete Anchor Bolt

ड्रिलिंग पद्धत: हार्ड ॲलॉय ड्रिल बिटसह हॅमर ड्रिलचा वापर करा.

साफसफाईची आवश्यकता: एअर पंप किंवा व्हॅक्यूम क्लिनर किमान 4 वेळा फुंकण्यासाठी वापरा. छिद्राच्या आत कोणतीही दृश्यमान धूळ नसावी.

इन्स्टॉलेशन टूल्स: इम्पॅक्ट रेंच किंवा टॉर्क रेंच, हेक्सागोनल सॉकेटसह.

2.इंस्टॉलेशन टॉर्क आणि कडक आवश्यकता

इन्स्टॉलेशन टॉर्क शिफारस केलेल्या मर्यादेत ठेवावा. अपुऱ्या टॉर्कमुळे अपुरे अँकरिंग होईल; जास्त टॉर्कमुळे थ्रेड स्लिपेज किंवा काँक्रिटचे स्थानिक नुकसान होऊ शकते.

स्थापनेनंतर, फ्लँज हेडच्या तळाशी पृष्ठभाग निश्चित घटकाच्या जवळ असणे आवश्यक आहे आणि हेक्सॅगॉन फ्लँज सेल्फ-टॅपिंग काँक्रिट अँकर बोल्ट हाताने फिरवू नये.

3.पर्यावरण आणि तापमान मर्यादा

लागू पर्यावरण तापमान: कार्बन स्टील, इलेक्ट्रो-गॅल्वनाइज्ड कोटिंग: -40°C ते +80°C

स्टेनलेस स्टील ≤ 120°C पर्यंत किंचित जास्त तापमान सहन करू शकते.

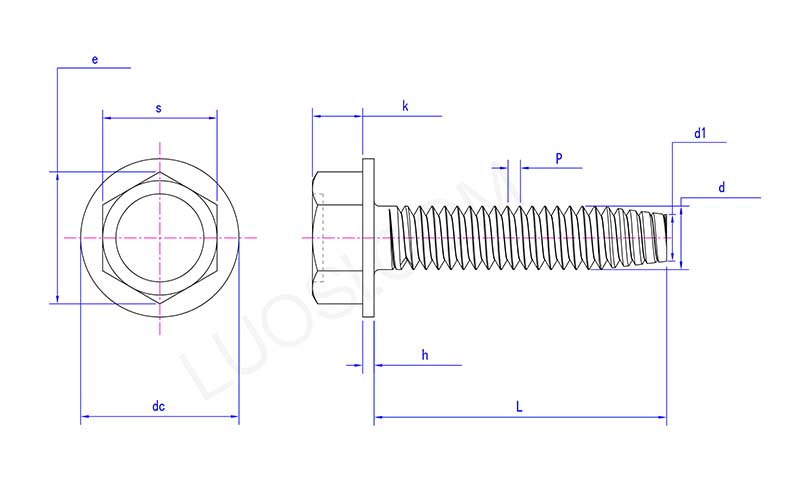

Hexagon Flange Self Tapping Concrete Anchor Bolt

सोम	#२	#३
P	56	48
s कमाल	0.125	0.125
s मि	0.12	0.12
e मि	0.134	0.134
k कमाल	0.05	0.055
k मि	0.04	0.044
dc कमाल	0.166	0.177
de मि	0.154	0.163
h कमाल	0.016	0.016
तास मि	0.01	0.01
d कमाल	0.086	0.099
d मि	0.0813	0.0938
d1	0.068	0.078

सामान्य त्रुटी आणि उपाय

खालील 4 सर्वात सामान्य चुका आहेत ज्या संबंधित उपायांसह हेक्सॅगॉन फ्लँज सेल्फ टॅपिंग काँक्रीट अँकर बोल्ट स्थापित करताना होण्याची शक्यता असते.

1. ड्रिल बिटचा व्यास चुकीचा आहे.

कार्यप्रदर्शन: अँकर बोल्टपेक्षा 1-2 मिमी व्यासाचा एक ड्रिल बिट वापरला गेला. अँकर बोल्ट स्क्रू केल्यानंतर, तो सैल झाला.

कारण: छिद्र खूप मोठे आहे, आणि धागा छिद्राच्या आतील भिंतीपर्यंत पोहोचू शकत नाही, परिणामी कोणतीही प्रभावी प्रतिबद्धता नाही.

योग्य दृष्टीकोन: अँकर बोल्ट सारख्याच नाममात्र व्यासाचा ड्रिल बिट वापरा.

2. अपुरी भोक साफ करणे किंवा अपूर्ण भोक साफ करणे

कार्यप्रदर्शन: आत प्रवेश करताना प्रतिकार मोठ्या प्रमाणात बदलतो.

कारण: छिद्राच्या आत धूळ साचते, धागा गुंतण्यापासून प्रतिबंधित करते.

योग्य प्रक्रिया: ड्रिलिंग केल्यानंतर, उडलेली हवा स्पष्ट धूळ मुक्त होईपर्यंत किमान 4 वेळा हवा फुंकवा. वैकल्पिकरित्या, तुम्ही व्हॅक्यूम क्लिनर वापरू शकता.
