हेक्स फ्लँज हेड सेल्फ टॅपिंग कंक्रीट अँकर बोल्ट

अलीकडे पुरवठादार Xiaoguo® चे सर्वात लोकप्रिय उत्पादन - Hex Flange Head Self Tapping Concrete Anchor Bolt.M6 ते M16, प्री-टॅपिंगशिवाय काँक्रीटमध्ये कापलेले कठोर धागे. फ्लँज हेड वॉशर वाचवते आणि सैल होण्यास प्रतिकार करते. विस्ताराचा ताण नाही, म्हणून आपण ते कडा जवळ ठेवू शकता. जलद शिपिंगसाठी स्टॉकमध्ये.

चौकशी पाठवा

उत्पादन वर्णन

पुरवठादार Xiaoguo® कडून हेक्स फ्लँज हेड सेल्फ टॅपिंग काँक्रीट अँकर बोल्टचे मुख्य भौतिक मापदंड खालीलप्रमाणे आहेत, जे M6 ते M16 पर्यंतच्या सामान्य वैशिष्ट्यांसाठी लागू आहेत.

(1) नाममात्र व्यास आणि लांबी श्रेणी

नाममात्र व्यास (d)	सामान्य लांबी (L)	प्रभावी धागा लांबी	डोक्याची उंची	बाहेरील कडा व्यास
M6	40,50,60,70,80,100 मिमी	≈L-10 मिमी	4.5-5.0 मिमी	12-13 मिमी
M8	50,60,70,80,90,100,120,150 मिमी	≈L-12 मिमी	5.5-6.0 मिमी	16-17 मिमी
M10	60,75,80,90,100,120,150 मिमी	≈L-15 मिमी	7.0-7.5 मिमी	19-20 मिमी
M12	80,100,120,150,180,200 मिमी	≈L-18 मिमी	8.5-9.0 मिमी	22-24 मिमी
M16	100,120,150,180,200 मिमी	≈L-22 मिमी	11-12 मिमी	28-30 मिमी

लांबी 200 मिमी पेक्षा जास्त असल्यास, आम्ही ते सानुकूलित करू शकतो, परंतु अँकरिंग खोली पुन्हा सत्यापित करणे आवश्यक आहे.

(2) साहित्य आणि कडकपणा

साहित्य	मॉडेल क्रमांक	पृष्ठभाग कडकपणा (HRC)	कोर कडकपणा (HRC)	पृष्ठभाग उपचार पर्याय
कार्बन स्टील	10B21	५२-५८	32-40	इलेक्ट्रो-गॅल्वनाइझिंग (5–8 μm), पिवळा झिंक, यांत्रिक गॅल्वनाइजिंग, डॅक्रोमेट कोटिंग
स्टेनलेस स्टील A2	304	४५-५०	25-30	नैसर्गिक निष्क्रियता, इलेक्ट्रोलाइटिक पॉलिशिंग
स्टेनलेस स्टील A4	316	४५-५०	25-30	मूळ रंग पॅसिव्हेशन

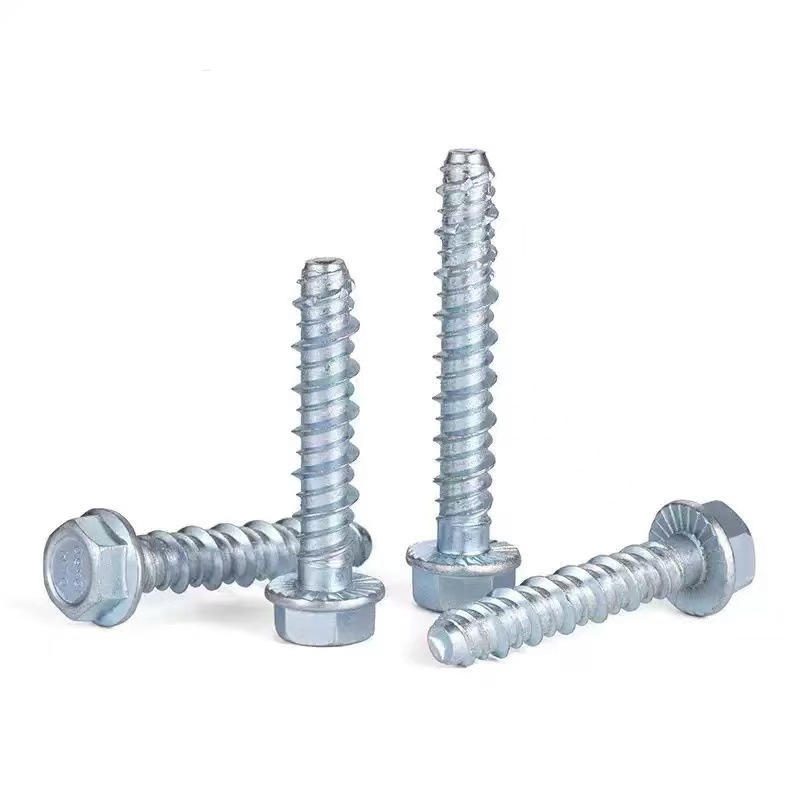

Hex Flange Head Self Tapping Concrete Anchor Bolt

रचना करून आणले फायदे

पाईपचा विस्तार करून नव्हे, तर थ्रेड्स स्व-गुंतवून - हेक्स फ्लँज हेड सेल्फ-टॅपिंग काँक्रीट अँकर बोल्टचे स्ट्रक्चरल हायलाइट. अँकर बोल्ट हा सुपर-लार्ज स्क्रूसारखा दिसतो, परंतु तो सामान्य विस्तार बोल्टपेक्षा पूर्णपणे वेगळा आहे.

（1） अंगभूत गॅस्केट + दात

हेक्स फ्लँज हेड सेल्फ-टॅपिंग काँक्रीट अँकर बोल्टचा फ्लँज हा एक अविभाज्य बनलेला गॅस्केट आहे आणि तो कधीही बंद होणार नाही. फ्लँजच्या खाली, लहान दातांची एक अंगठी देखील आहे. घट्ट केल्यावर, ते स्टील प्लेट किंवा गॅस्केटमध्ये घुसतील आणि मशीनच्या ऑपरेशन दरम्यान ते सैल होणार नाहीत.

(२) धागे चाकूसारखे कठीण असतात.

थ्रेडेड भाग ज्याचा पृष्ठभाग कडक झाला आहे तो छिन्नीसारखा कठीण आहे. त्याला प्री-ड्रिल केलेल्या छिद्रात ढकलून द्या. थ्रेडेड बाजूवरील ब्लेड जुळणारा अंतर्गत धागा तयार करण्यासाठी काँक्रीटला स्क्रॅप करेल आणि नंतर तो सुरक्षितपणे पकडेल. तो बाहेर ढकलण्यासाठी बाहेरचा विस्तार करत नाही. त्याऐवजी, ते थ्रेड्सच्या इंटरलॉकिंगवर अवलंबून असते, त्यामुळे ते काँक्रिटला तडे जाणार नाही.

(३) पूर्ण धागा

फ्लँजच्या तळापासून ते टोकापर्यंत, ते संपूर्णपणे थ्रेड केलेले आहे. ते जितके खोलवर स्क्रू केले जाईल, तितकी जास्त लांबी काँक्रिटमध्ये दंश करणा-या थ्रेडची असेल आणि उत्थान प्रतिकार मजबूत होईल.

（4） धारदार मार्गदर्शन, कोणतेही विचलन नाही

शेवटी एक छोटी शंकूच्या आकाराची टीप असते, जी पायलट ड्रिलसारखी दिसते. भोकमध्ये ठेवल्यानंतर, टोकदार टोक छिद्राच्या तळाशी दाबते, हे सुनिश्चित करते की हेक्स फ्लँज हेड सेल्फ-टॅपिंग काँक्रिट अँकर बोल्ट भिंतीच्या पृष्ठभागावर लंब आहे आणि घट्ट केल्यावर ते वाकले जाणार नाही.

(5) वारंवार वापरासाठी समर्थन

कोणतीही समस्या उद्भवल्यास, हा अँकर बोल्ट पाना वापरून पूर्णपणे काढून टाकला जाऊ शकतो, पुनर्स्थित केला जाऊ शकतो आणि नंतर पुन्हा स्थापित केला जाऊ शकतो. हे विशेषतः अशा परिस्थितींसाठी योग्य आहे जेथे बोल्टला अनेक वेळा वेगळे करणे आणि पुन्हा एकत्र करणे आवश्यक आहे.

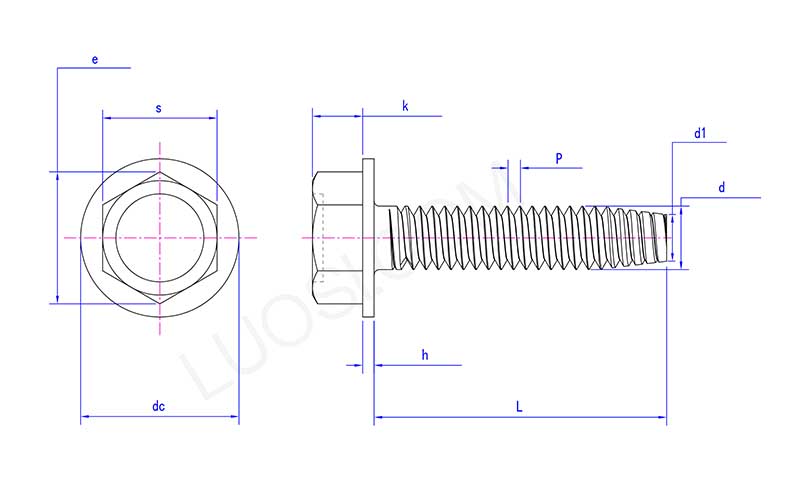

Hex Flange Head Self Tapping Concrete Anchor Bolt

सोम	#२	#३
P	56	48
s कमाल	0.125	0.125
s मि	0.12	0.12
e मि	0.134	0.134
k कमाल	0.05	0.055
k मि	0.04	0.044
dc कमाल	0.166	0.177
de मि	0.154	0.163
h कमाल	0.016	0.016
तास मि	0.01	0.01
d कमाल	0.086	0.099
d मि	0.0813	0.0938
d1	0.068	0.078
