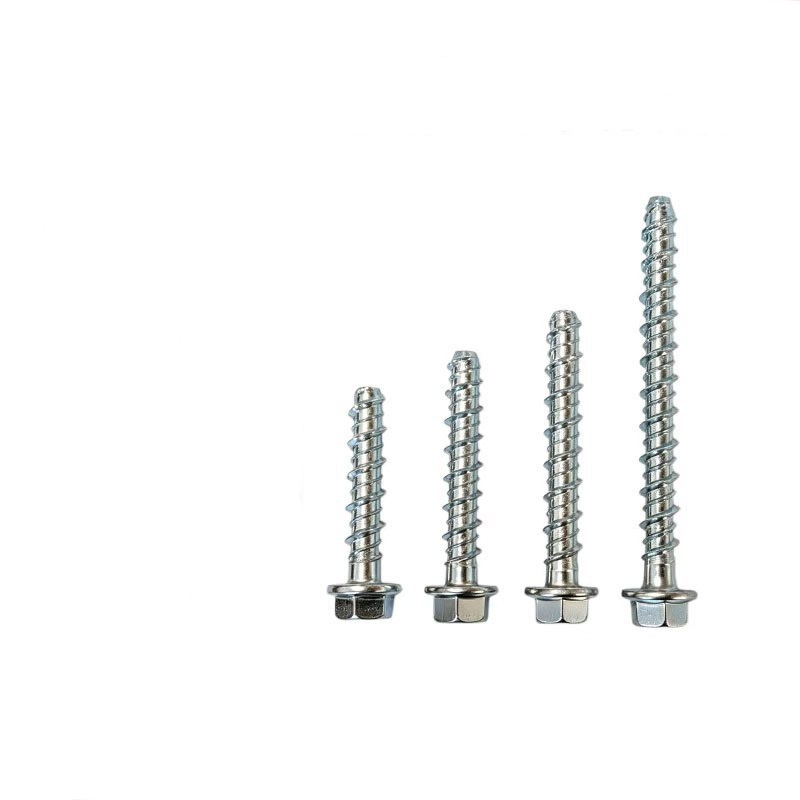

हेक्सागोन फ्लँज सेल्फ कटिंग काँक्रिट अँकर बोल्ट

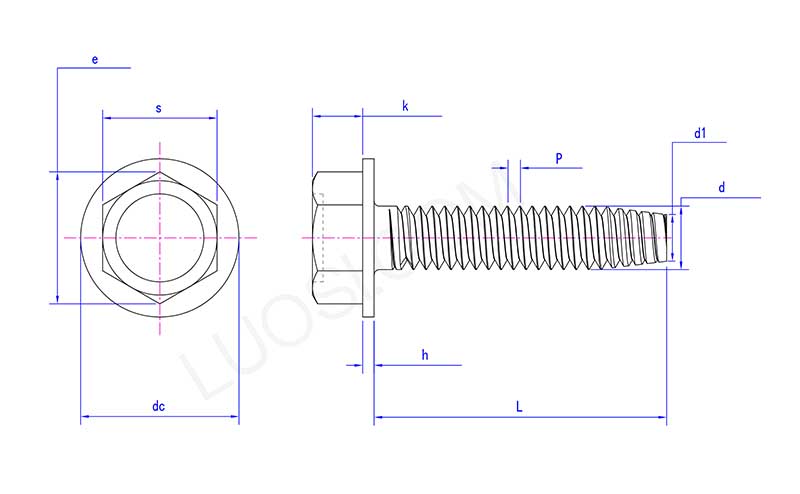

चीन Xiaoguo® मधील हेक्सागोन फ्लँज सेल्फ कटिंग काँक्रीट अँकर बोल्ट पाच भागांनी बनलेला आहे: डोके, फ्लँज, शाफ्ट, सेल्फ-कटिंग थ्रेड आणि शेपटी मार्गदर्शक विभाग.

1.हेक्स फ्लँज हेड

डोके प्रमाणित षटकोनी आकाराचे असते, आणि विरुद्ध बाजूंची रुंदी डीआयएन षटकोनी डोक्याच्या परिमाणांशी सुसंगत असते. डोक्याच्या खाली अखंडपणे तयार केलेली फ्लँज डिस्क असते.

कार्य:

हेक्सागोनल हेड ॲडॉप्टर स्टँडर्ड सॉकेट रेंच किंवा इम्पॅक्ट रेंच उपलब्ध आहे, ज्यामुळे इंस्टॉलेशन सोपे होते.

फ्लँज निश्चित घटकासह संपर्क क्षेत्र वाढवते, मऊ सामग्रीचे कॉम्प्रेशन प्रतिबंधित करते.

फ्लँजचा तळ रेडियल सेरेशनने सुसज्ज आहे, जो घट्ट झाल्यानंतर कंपनामुळे सैल होण्यास प्रतिबंध करतो.

2.रॉड विभाग आणि थ्रेडेड संक्रमण विभाग

रॉड संक्रमण: कनेक्टिंग फ्लँजच्या खाली एक लहान प्रकाश रॉड (सुमारे 2-3 मिमी) आहे. हे थ्रेड रूटला जास्त प्रमाणात केंद्रित होण्यापासून प्रतिबंधित करते आणि फ्लँजसाठी एक गुळगुळीत बेअरिंग पृष्ठभाग देखील प्रदान करते.

3.सेल्फ-कटिंग / टॅपिंग थ्रेड

मानक मेट्रिक धागा, दात प्रोफाइल कोन 60°, तीक्ष्ण दात आणि एक कटिंग धार.

धागा असममित आहे. पुढे जाणाऱ्या बाजूची पुढची बाजू जास्त उंच असते तर मागची बाजू हलकी असते, जी सब्सट्रेटमध्ये कापण्यास अनुकूल असते.

4.शेपटी मार्गदर्शक विभाग

हेक्सॅगॉन फ्लँज सेल्फ कटिंग काँक्रीट अँकर बोल्टला ड्रिल केलेल्या छिद्रामध्ये मार्गदर्शन करा जेणेकरून थ्रेड्सच्या सुरुवातीच्या व्यस्ततेदरम्यान कोणतेही विचलन होऊ नये.

षटकोनी फ्लँज सेल्फ कटिंग काँक्रीट अँकर बोल्ट VS पारंपारिक विस्तार अँकर बोल्ट

अनेक पैलू विचारात घेऊन हेक्सॅगॉन फ्लँज सेल्फ कटिंग काँक्रीट अँकर बोल्ट आणि पारंपारिक विस्तार अँकर बोल्ट यांच्यात व्यापक तुलना करणे.

1.स्थापनेचे टप्पे, सब्सट्रेट आवश्यकता, भार सहन करण्याची क्षमता आणि वेगळे करणे इत्यादींच्या बाबतीत थेट तुलना केली गेली.

तुलना प्रकल्प हेक्सागन फ्लँज सेल्फ कटिंग काँक्रीट अँकर बोल्ट पारंपारिक विस्तार अँकर बोल्ट

इंस्टॉलेशन टप्पे ① ड्रिलिंग → ② भोक साफ करणे → ③ घालणे ① ड्रिलिंग → ② भोक साफ करणे → ③ विस्तार ट्यूब घालणे → ④ शंकूच्या डोक्यात ठोठावणे → ⑤ नट घट्ट करणे

इन्स्टॉलेशन टूल्स इम्पॅक्ट ड्रिल + सॉकेट रेंच / इम्पॅक्ट रेंच इम्पॅक्ट ड्रिल + हॅमर + रेंच

संप करणे आवश्यक आहे का? आवश्यक नाही. आवश्यक आहे

मार्जिन/स्पेसिंग आवश्यकता लहान मोठे

बेस मटेरियल जोखीम विस्ताराचा ताण नाही, काँक्रीटला तडे जात नाहीत, अतिविस्तार ताणामुळे काँक्रीटला तडे जाऊ शकतात.

ते स्थापनेनंतर लगेच कार्यान्वित होईल का? होय होय

2.इंस्टॉलेशन वेळेची तुलना (एकल-व्यक्ती ऑपरेशन, सिंगल अँकर बोल्ट)

षटकोनी फ्लँज सेल्फ कटिंग काँक्रीट अँकर बोल्ट: अंदाजे 40 ते 60 सेकंद (ड्रिलिंग + क्लिनिंग + इन्सर्शन)

पारंपारिक विस्तार अँकर बोल्ट: अंदाजे 90 - 120 सेकंद (ड्रिलिंग + क्लिनिंग + इन्सर्टेशन + टॅपिंग + टाइटनिंग)

3.पुन्हा काम आणि दुरुस्ती खर्च

हेक्सॅगॉन फ्लँज सेल्फ कटिंग काँक्रीट अँकर बोल्ट: इंस्टॉलेशन दरम्यान, टॉर्क रेंच सहजपणे टॉर्क नियंत्रित करू शकते आणि काँक्रिटला तडा जाणार नाही.

पारंपारिक विस्तारित अँकर बोल्ट: स्थापना प्रक्रियेदरम्यान, जास्त शक्ती लागू केली गेली, ज्यामुळे काँक्रीटला तडे गेले. जुना भाग काढून नवीन छिद्र पाडणे आवश्यक आहे, जे वेळ घेणारे आहे आणि देखावा देखील प्रभावित करू शकते.
