हेक्स वेल्ड नट्स

Xiaoguo® Hex Weld Nuts ताबडतोब खरेदी करा. या नट्समध्ये तळाशी तीन समान रीतीने वितरित वेल्डिंग प्रोट्र्यूशन्स असतात. विद्युत प्रवाह केंद्रित आहे, वेल्ड कोर स्थिर आहे आणि वेल्डिंगनंतर नट कधीही सैल होणार नाहीत. हे वेल्डिंग प्रक्रियेदरम्यान नट विचलनाची समस्या प्रभावीपणे प्रतिबंधित करते.

मॉडेल:JIS B1196-1.1-1982

चौकशी पाठवा

उत्पादन वर्णन

हेक्स वेल्ड नट्स हे एक प्रकारचे विशेष फास्टनर आहेत जे DIN 929 मानकांचे पालन करतात. ते एक षटकोनी आकार आणि तळाशी तीन वेल्डिंग प्रोट्र्यूशन्स (काही पोझिशनिंग पिनसह) वैशिष्ट्यीकृत करतात. ते रेझिस्टन्स स्पॉट वेल्डिंगद्वारे मेटल शीटवर कायमचे निश्चित केले जातात आणि त्यानंतरच्या बोल्ट कनेक्शनसाठी उच्च-शक्तीचे अंतर्गत थ्रेड होल प्रदान करतात. त्यांचे मुख्य वैशिष्ट्य म्हणजे वेल्डिंगनंतर ते कधीही सैल होत नाहीत. हेक्स वेल्ड नट्स मोठ्या प्रमाणावर ऑटोमोबाईल्स, मेटल शीट्स आणि मोल्ड सारख्या उद्योगांमध्ये वापरले जातात. ते अशा ठिकाणी देखील काम करतात जेथे नियमित नट वापरले जाऊ शकत नाहीत किंवा जेथे स्थिर आणि कायम थ्रेडेड कनेक्शन आवश्यक आहे, एक निश्चित अंतर्गत थ्रेड कनेक्शन पॉईंट म्हणून काम करते.

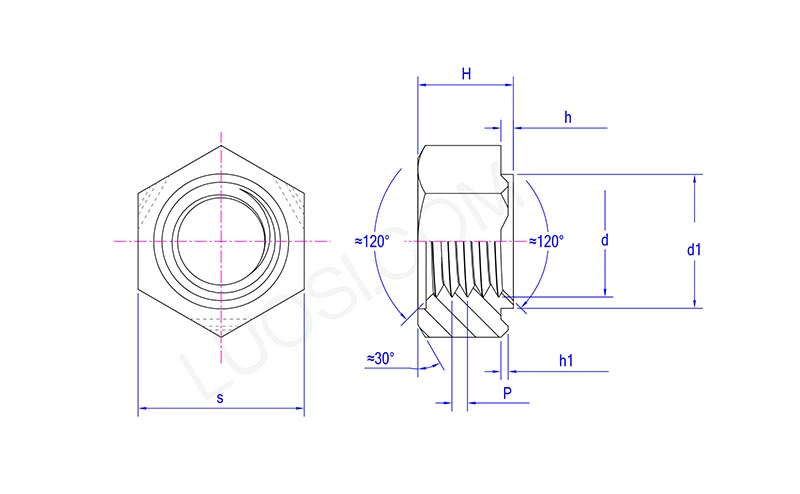

Hex Weld Nuts

स्ट्रक्चरल वैशिष्ट्ये

हेक्स वेल्ड नटचे स्ट्रक्चरल डिझाइन तीन प्रमुख उद्दिष्टांवर केंद्रित आहे: वेल्डिंगची विश्वासार्हता, स्थिती अचूकता आणि असेंबली सुलभता.

【1】षटकोनी आकार

(1) आकार: नियमित षटकोनी. विरुद्ध बाजूंचे परिमाण DIN 929 मानकांचे पालन करतात. विशेष साधने न वापरता नियमित ओपन रेंच किंवा सॉकेट रेंच वापरून ते घट्ट केले जाऊ शकते.

（2） विरुद्ध बाजूची रुंदी: भिन्न वैशिष्ट्यांमध्ये भिन्न परिमाण आहेत. उदाहरणार्थ, M6 11mm आहे, M8 14mm आहे आणि M10 17mm आहे. रेंचसाठी पुरेसे संपर्क क्षेत्र प्रदान करा.

（3）एकूण उंची: सामान्यतः थ्रेडच्या नाममात्र व्यासाच्या 0.8 ते 1.0 पट. थ्रेड एंगेजमेंट लांबीची खात्री करा आणि कनेक्शनची ताकद प्रदान करा.

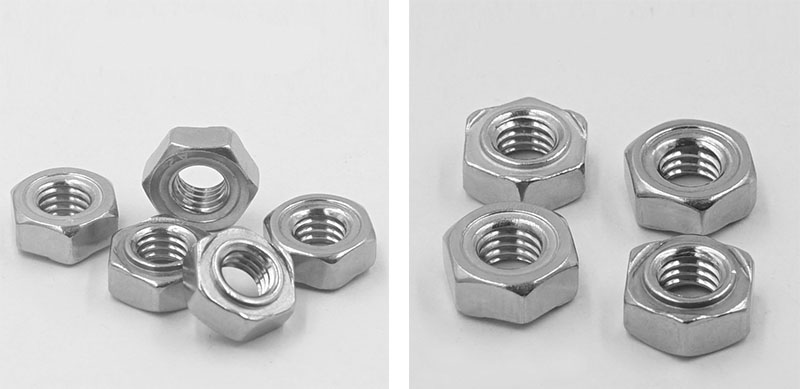

Hex Weld Nuts

सोम	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	१\|१.२५	१.२५\|१.५	१.२५\|१.७५
s कमाल	11	11	13	15	17	19
s मि	10.57	10.57	12.57	14.57	16.57	18.48
एच कमाल	5	5	6	7.5	9	11
H मि	4.7	4.7	5.7	7.14	8.64	10.57
d1 कमाल	6.9	6.9	8.9	10.9	12.9	14.9
d1 मि	6.7	6.7	8.7	10.7	12.7	14.7
h कमाल	0.8	0.8	0.8	0.8	1.2	1.2
तास मि	0.6	0.6	0.6	0.6	1	1
h1 कमाल	0.5	0.5	0.5	0.5	0.7	0.7
h1 मि	0.3	0.3	0.3	0.3	0.5	0.5

【2】तळाशी वेल्डिंग प्रोजेक्शन

（1） मात्रा: 3 तुकडे (120° वर एकसमान वितरीत). हेक्स वेल्ड नट बेस मटेरियलच्या संपर्कात सुरक्षितपणे आहे याची खात्री करून तीन बिंदू एक विमान निश्चित करतात. जरी वर्कपीसची पृष्ठभाग किंचित असमान असली तरीही, विश्वसनीय वेल्डिंगची हमी दिली जाऊ शकते.

(2) स्थिती: तळाच्या पृष्ठभागाच्या काठावर, वेल्डिंग स्थिरता सुधारण्यासाठी.

(3) आकार: गोलाकार किंवा शंकूच्या आकाराचे, गुळगुळीत शीर्षासह. रेझिस्टन्स वेल्डिंग दरम्यान, विद्युत् प्रवाह एकाग्र होतो आणि ते वितळण्याला केंद्रक बनविण्यास प्राधान्य देते.

(4) उंची: 0.5 - 1.0 मिमी (विशिष्ट मूल्ये तपशील आणि प्लेटच्या जाडीवर अवलंबून असतात). बेस मटेरियलशी घट्ट संपर्क सुनिश्चित करा आणि पुरेसा वितळण्याचे प्रमाण प्रदान करा.

【3】पोझिशनिंग मार्गदर्शक पिन (पायलट, पर्यायी रचना)

（1） मार्गदर्शक पिन व्यास: वर्कपीसच्या पूर्व-ड्रिल केलेल्या छिद्रापेक्षा कमी (उदा. φ9.6mm किंवा φ11.6mm साठी M8)

(2) मार्गदर्शक पिनची उंची: 1.5 ~ 2.5 मिमी (बोर्डच्या जाडीनुसार निवडलेले)

【4】अंतर्गत धागा

（1）थ्रेड स्पेसिफिकेशन्स: मेट्रिक खरखरीत थ्रेड M3 ते M16 (बारीक धागा उपलब्ध), इम्पीरियल UNC 1/4″ ते 5/16″

(2) थ्रेड अचूकता: 6H (मेट्रिक), 2B (इम्पीरियल)

（3） थ्रेडची लांबी: पुरेशी थ्रेड एंगेजमेंट लांबी प्रदान करा

（4） थ्रेड ओरिएंटेशन: प्रवेशाच्या टोकाला चेम्फरिंग असू शकते
