काउंटरस्कंक एक्सटर्नल टूथ सेरेटेड कोनिकल लॉक वॉशर्स

Xiaoguo® कारखान्याच्या काउंटरस्कंक एक्सटर्नल टूथ सेरेटेड कोनिकल लॉक वॉशर्समध्ये अंगभूत रेसेस्ड आकार असतो. जेव्हा तुम्ही त्यांना आत घालता, तेव्हा ते भागाच्या पृष्ठभागावर किंवा खाली बसतात, त्यामुळे संपूर्ण बाह्य चेहरा गुळगुळीत आणि सपाट होतो.

चौकशी पाठवा

उत्पादन वर्णन

हे काउंटरस्कंक एक्सटर्नल टूथ सेरेटेड कोनिकल लॉक वॉशर्स शंकूच्या आकाराचे लॉकिंग रिंग आहेत ज्यात बुडलेले प्रोफाइल आणि दात बाहेरील काठावर असतात. बुडलेल्या आकारामुळे ते सरळ रेसेस केलेल्या माउंटिंग होलमध्ये बसू शकतात, त्यामुळे स्क्रू हेड भागाच्या पृष्ठभागासह किंवा खाली फ्लश होते. जेव्हा तुम्ही स्क्रू घट्ट करता तेव्हा शंकूचा भाग स्थिर स्प्रिंग दाबाने मागे ढकलतो आणि बाहेरील दात बेस मटेरियलमध्ये चावतात. ज्यामुळे वस्तू कंपन होते किंवा लोडखाली हलते तेव्हा फास्टनर सैल होण्यापासून रोखते.

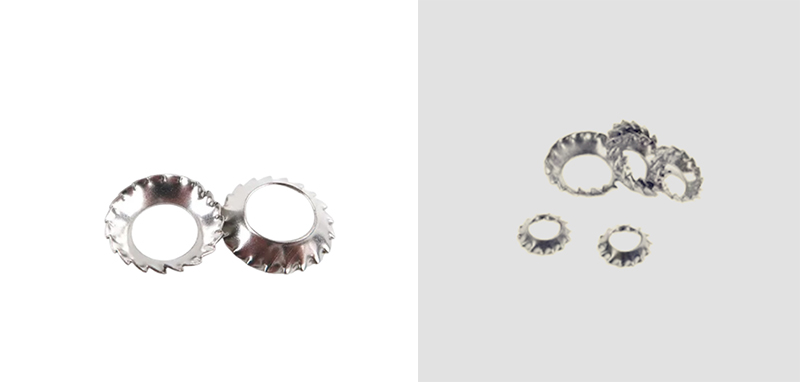

Countersunk External Tooth Serrated Conical Lock Washers

स्थापना मार्गदर्शक

येथे काउंटरस्कंक एक्सटर्नल टूथ सेरेटेड कोनिकल लॉक वॉशर्ससाठी इन्स्टॉलेशन मार्गदर्शक आहे. तुम्ही ते तुमच्या ऑपरेशनसाठी संदर्भ म्हणून वापरू शकता.

(1) निवड तपशील

काउंटरस्कंक एक्सटर्नल टूथ सेरेटेड कोनिकल लॉक वॉशर्सचे संबंधित आतील आणि बाह्य व्यास काउंटरस्कंक स्क्रूच्या वैशिष्ट्यांसह जुळवा. खूप मोठे किंवा खूप लहान असू नये म्हणून तपशील सुसंगत असणे आवश्यक आहे, जे फिट आणि अँटी-लूझिंग प्रभाव प्रभावित करू शकतात.

（2） प्रतिष्ठापन दिशा (मुख्य मुद्दा)

शंकूच्या आकाराचा बहिर्वक्र पृष्ठभाग + बाहेरील दात पृष्ठभाग स्क्रू हेडकडे तोंड करून

सपाट मागील पृष्ठभाग वर्कपीस शीट मेटल पृष्ठभागाशी घट्ट जोडला पाहिजे

उलट दिशेने स्थापित करू नका. उलट दिशेने स्थापित केल्याने लवचिक प्री-टाइटनिंग आणि टूथ पृष्ठभाग लॉकिंग कार्ये गमावतील.

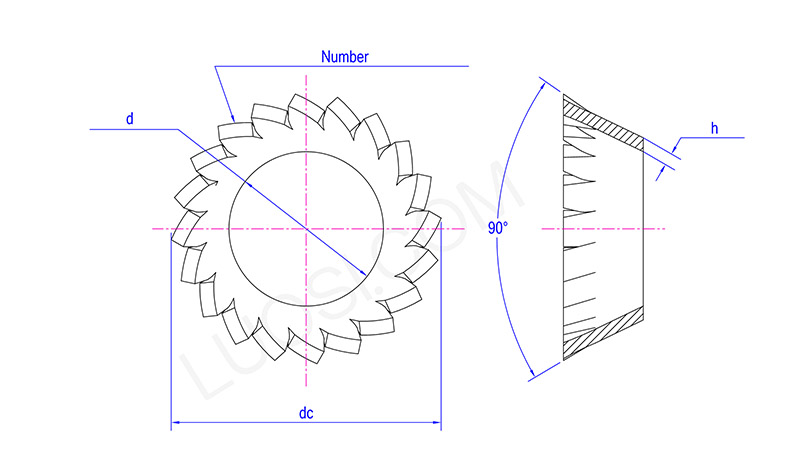

Countersunk External Tooth Serrated Conical Lock Washers

सोम	φ२.५	φ३	φ३.५	φ4	φ5	φ6	φ8	φ१०	φ१२	φ14	φ १६
d मि	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
d कमाल	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
dc	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
दातांची संख्या मि	10	12	12	14	14	16	18	20	26	28	30

(3) वॉशर योग्यरित्या संरेखित करा

काउंटरस्कंक एक्सटर्नल टूथ सेरेटेड कोनिकल लॉक वॉशर्स काउंटरसंक स्क्रूवर सरकवा, नंतर संपूर्ण सेट माउंटिंग होलमध्ये ठेवा. वॉशरचा आतील टेपर स्क्रू हेडच्या कोनात बसण्यासाठी स्वतःला संरेखित करेल.

(4) प्रथम हात घट्ट करा

हाताने स्क्रू फिरवून प्रारंभ करा. ते वॉशरच्या विरूद्ध सपाट ठेवा आणि ते सरळ असल्याची खात्री करा - झुकत नाही.

(5) मानक टॉर्कला घट्ट करा

पाना वापरा आणि नेहमीच्या टॉर्क स्पेसमध्ये घट्ट करा. शंकूला थोडासा सपाट करण्यासाठी पुरेसा तो पिळून घ्या म्हणजे तो थोडा स्प्रिंग ताण देईल आणि बाहेरील दातांना पृष्ठभागावर हळूवारपणे चावू द्या.

(६) काही गोष्टींकडे लक्ष द्या

जास्त घट्ट करू नका - शिफारस केलेल्या टॉर्कला चिकटून रहा. हातोडा खाली करण्यासाठी इम्पॅक्ट रेंच वापरू नका.

वॉशर कधीही स्टॅक करू नका - प्रति स्क्रू फक्त एक वापरा. त्यांना स्टॅक केल्याने असमान दाब निर्माण होतो, वॉशर वाकतो आणि त्याची लॉकिंग क्षमता नष्ट होते.
