12 पॉइंट फ्लँज स्क्रू

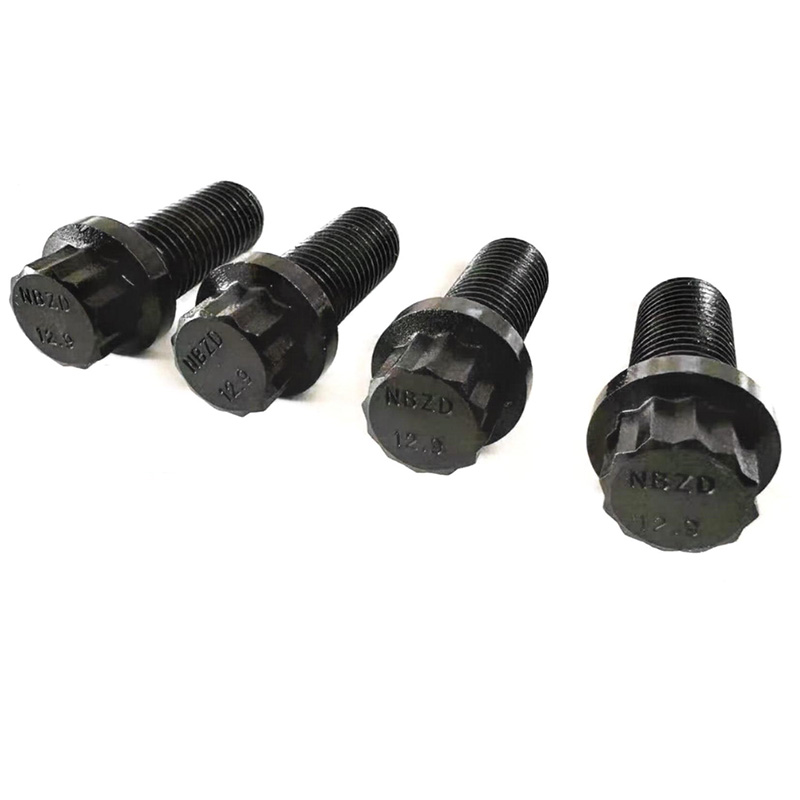

Xiaoguo® 12 Point Flange Screw साठी मोठ्या प्रमाणात ऑर्डर ताबडतोब द्या. या उत्पादनामध्ये 12-पॉइंट हेड डिझाइन वैशिष्ट्यपूर्ण आहे, आणि 12.9-ग्रेड मिश्र धातुच्या स्टीलचे बनलेले आहे ज्यात शमन आणि टेम्परिंग प्रक्रिया पार पडली आहे, ज्याची अंतिम तन्य शक्ती 1200 MPa पेक्षा जास्त आहे, जी इंजिनच्या हेवी-ड्यूटी भागांमध्ये वापरण्यासाठी योग्य आहे.

चौकशी पाठवा

उत्पादन वर्णन

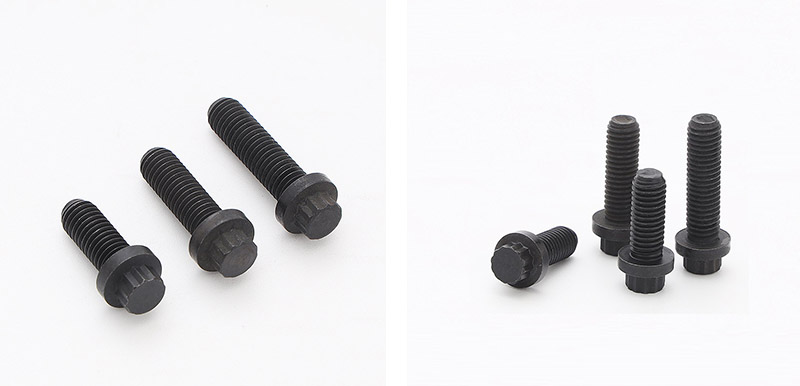

12 पॉइंट फ्लँज स्क्रू हा एक उच्च-कार्यक्षमता असलेला फास्टनर आहे ज्याचे डोके बारा कोपरे आणि तळाशी एक मोठा फ्लँज सपोर्ट पृष्ठभाग आहे. त्याच्या डोक्याचा आकार दुहेरी षटकोनी डिझाइनचा अवलंब करतो, बारा-पॉइंट ड्राइव्ह आणि एकात्मिक फ्लँज रचना, विशेषत: उच्च टॉर्क आणि कंपन ढिले होण्याच्या प्रतिकारासाठी डिझाइन केलेले आहे.

हा 12 पॉइंट फ्लँज स्क्रू सामान्यतः ऑटोमोटिव्ह ट्रान्समिशन सिस्टम, इंजिन ब्लॉक्स, विमान इंजिन आणि उच्च-शक्तीच्या औद्योगिक उपकरणांमध्ये वापरला जातो. हे पारंपारिक षटकोनी हेड बोल्ट आणि अंतर्गत षटकोनी दंडगोलाकार हेड स्क्रू बदलण्यासाठी एक आदर्श उपाय आहे. बारा-बाजूचे ड्राइव्ह पृष्ठभाग डिझाइन रिंग स्पॅनर किंवा बारा-बाजूचे सॉकेट वापरण्यास अनुमती देते, मानक षटकोनी हेडच्या तुलनेत अरुंद जागेत 30° पुनर्स्थित ऑपरेशन सक्षम करते, परिणामी उच्च प्रतिष्ठापन कार्यक्षमता मिळते.

12 Point Flange Screw

मुख्य फायदा

12 पॉइंट फ्लँज स्क्रूचे मुख्य फायदे प्रामुख्याने खालील बाबींमध्ये दिसून येतात:

(1) बारा-बिंदू हेड प्रकार

अधिक संपर्क पृष्ठभाग: बारा-बिंदू हेड प्रकारात हेक्सागोनल हेडपेक्षा दुप्पट संपर्क पृष्ठभाग असतात, ज्यामुळे ते डोक्याला इजा न करता उच्च घट्ट होणारा टॉर्क सहन करण्यास सक्षम करते.

स्लाइडिंग अँगलचा धोका कमी आहे: शक्तीचे वितरण अधिक एकसमान आहे, जे उच्च प्रीलोड आवश्यक असलेल्या अनुप्रयोगांसाठी योग्य बनवते.

(2) इंटिग्रेटेड फ्लँज

स्व-निहित फ्लँज पृष्ठभाग: अतिरिक्त गॅस्केटची आवश्यकता नाही. फ्लँजच्या तळाशी असलेली सेरेटेड किंवा एम्बॉस्ड रचना वर्कपीसच्या पृष्ठभागास सहकार्य करते, मजबूत घर्षण शक्ती निर्माण करते.

उच्च कंपन प्रतिरोध: ते डायनॅमिक लोड क्षेत्रांसाठी योग्य, कंपन वातावरणात देखील प्रीलोड राखू शकते.

(3) सुलभ स्थापना, जागा वाचवते

30° रोटेशन: बारा-बिंदूचे डोके 30° ने फिरवले जाऊ शकते ते रिपॉझिशनिंगसाठी रेंचमध्ये घालण्यासाठी. हे षटकोनी डोक्याच्या 60° फिरण्याच्या तुलनेत अर्धी जागा वाचवते. मर्यादित जागेसाठी योग्य.

(4) मोठे बेअरिंग क्षेत्र

विस्तारित फ्लँज पृष्ठभाग संपर्क क्षेत्र वाढवते: प्रभावीपणे दाब पसरवते आणि ॲल्युमिनियम आणि कास्ट आयर्न सारख्या मऊ पदार्थांना विकृत होण्यापासून प्रतिबंधित करते.

12 Point Flange Screw

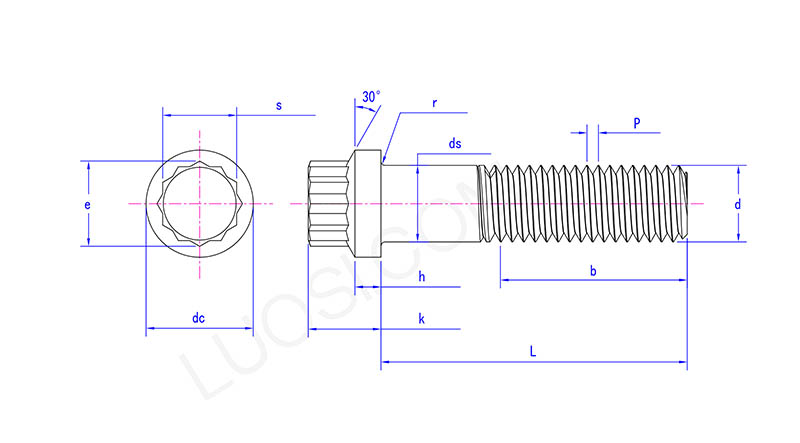

सोम	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
dc कमाल	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
dc मि	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
ds कमाल	22	24	27	30	33.0	36	39	42.0	45.0	48	52
ds मि	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
e मि	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
h कमाल	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
तास मि	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k कमाल	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
k मि	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
r कमाल	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
r मि	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
s कमाल	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
s मि	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75

(5) पर्यायी हेक्स सॉकेट स्क्रू

हेड बाह्य व्यासाची सुसंगतता: 12 पॉइंट फ्लँज स्क्रूमध्ये मानक षटकोनी दंडगोलाकार हेड स्क्रू प्रमाणेच छिद्र आकार आहे, म्हणून ते छिद्र स्थितीत बदल न करता थेट बदलले जाऊ शकते आणि ते अधिक टिकाऊ देखील आहे.

(6) उच्च-शक्ती ग्रेडची पूर्ण श्रेणी

8.8 ग्रेड, 10.9 ग्रेड, 12.9 ग्रेड आणि स्टेनलेस स्टील A2-70/A4-80 कव्हर करत, सामान्य यंत्रापासून ते अत्यंत जड भारांपर्यंतच्या सर्व परिस्थितींच्या गरजा पूर्ण करते.

（7） समृद्ध गंज-प्रतिरोधक उपाय

इलेक्ट्रो-गॅल्वनाइझिंग, हॉट-डिप गॅल्वनाइजिंग, डॅक्रोमेट कोटिंग, झिंक-निकेल मिश्र धातु आणि ब्लॅकनिंग, इनडोअर, आउटडोअर, सागरी आणि रासायनिक वातावरणासाठी योग्य अशा पृष्ठभागावरील विविध उपचार ऑफर करा.

(8) अनुप्रयोग फील्डची विस्तृत श्रेणी

ऑटोमोबाईल्स (इंजिन, ट्रान्समिशन, चेसिस), एरोस्पेस (इंजिन फ्रेम्स, लँडिंग गीअर्स), पवन ऊर्जा, खाणकाम, पेट्रोकेमिकल्स, जहाजे, सामान्य यंत्रसामग्री इ.
