DIN137A वक्र स्प्रिंग वॉशर

रचना परिचय

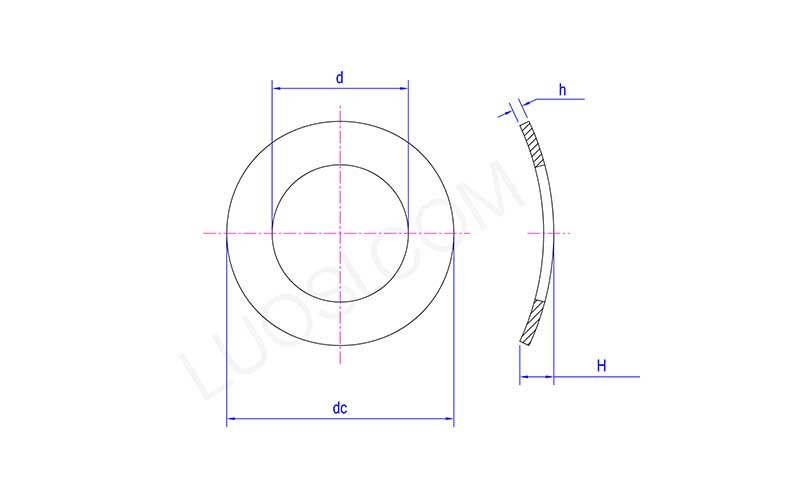

DIN137A वक्र स्प्रिंग वॉशरची रचना कशी दिसते? सोप्या भाषेत, ही एक लहान धातूची अंगठी आहे ज्यामध्ये कमानीचा आकार आहे.

【एकूण आकार】

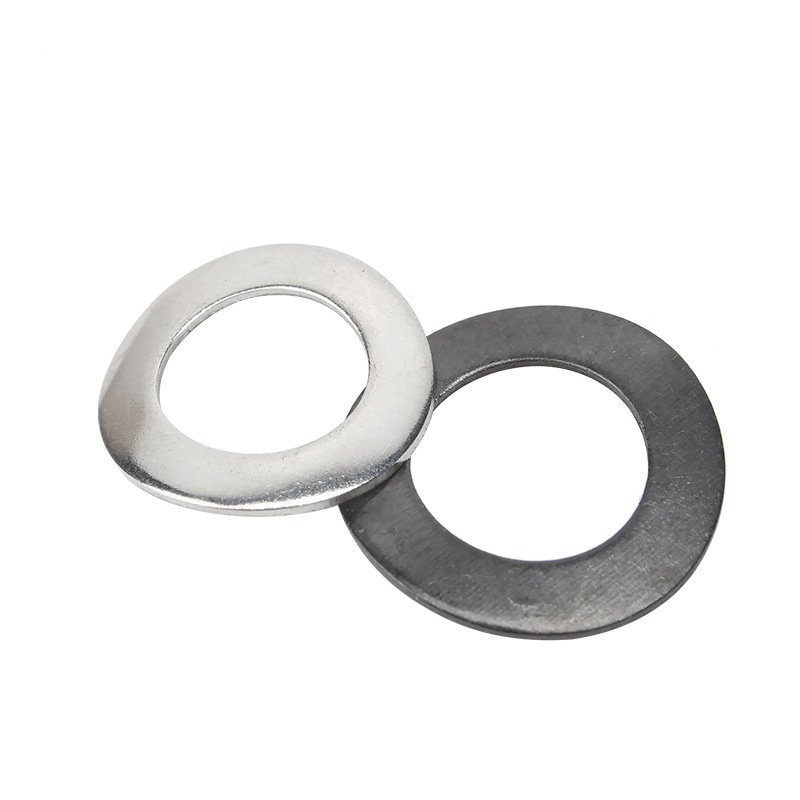

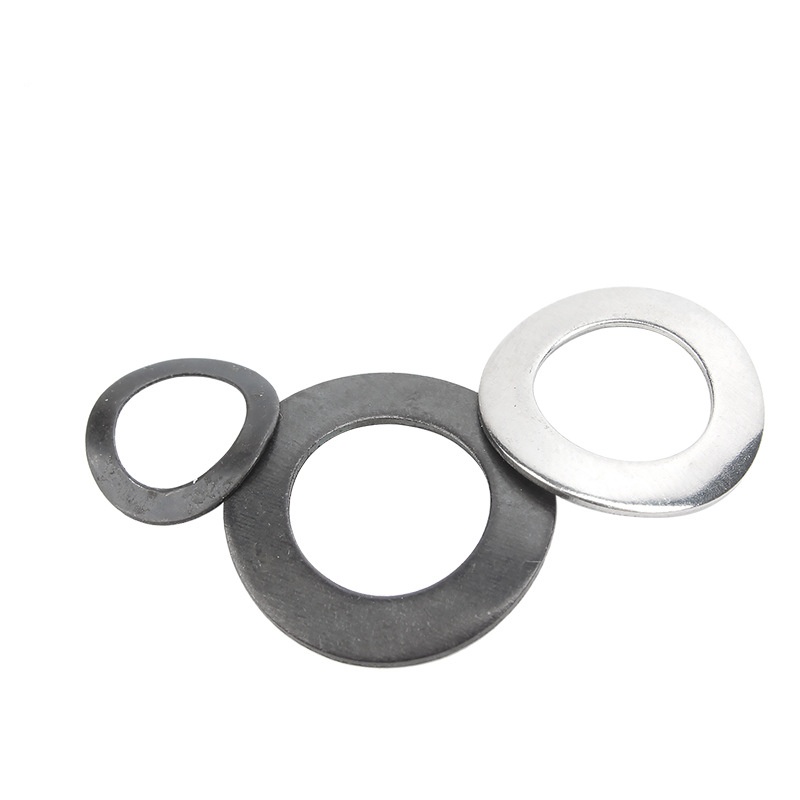

DIN137A वक्र स्प्रिंग वॉशर हे नियमित फ्लॅट वॉशर नाही. जर तुम्ही ते तुमच्या हातात धरले तर तुम्हाला दिसेल की ते सपाट न राहता स्वतःच बाहेर पडते. ते ज्या प्रकारे फुगते त्यावर अवलंबून, मुख्यतः दोन संरचना आहेत:

(१) सिंगल-वेव्ह आर्क आकार (लहान कमान पुलासारखा)

संपूर्ण वॉशरमध्ये एकच कमानीचा आकार असतो, ज्याचा मध्य भाग उंच असतो आणि बाजू खालच्या असतात, लहान कमान पुलाप्रमाणे असतात. त्याच्या मुक्त स्थितीत, त्याची नैसर्गिक उंची त्याच्या जाडीपेक्षा खूप जास्त आहे. जेव्हा ते सपाट केले जाते, तेव्हा ते रिव्हर्स थ्रस्ट तयार करेल.

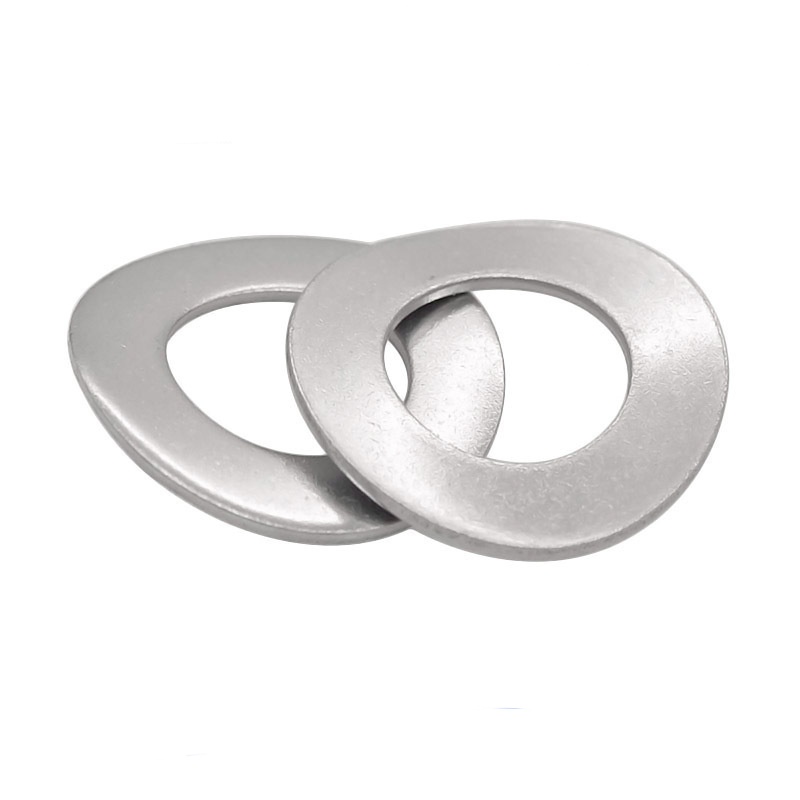

(२) मल्टी-वेव्ह (वेव्ही बटाटा चिप्स सारखे)

वॉशरमध्ये दोन किंवा त्याहून अधिक लाटा असतात, ज्यामध्ये शिखरे आणि दऱ्या परिघाभोवती फिरतात आणि वळण घेतात. जेव्हा ही रचना संकुचित केली जाते, तेव्हा विकृती एका लहरीइतकी लक्षणीय नसते, परंतु लवचिकता अधिक एकसमान असते.

हे दोन प्रकारचे वॉशर दोन्ही पूर्ण वर्तुळाकार रिंग आहेत, ज्यामध्ये मध्यभागी एक छिद्र आहे आणि कडाभोवती कोणतेही कट नाहीत. संपूर्ण सामग्रीची जाडी समान आहे.

【मुख्य संरचनात्मक भाग】

（1） चाप-आकाराचा समोच्च (कोर)

गॅस्केट त्याच्या मुक्त स्थितीत सपाट नाही; त्याऐवजी, ते वर्तुळाकार दिशेने एकल चाप पृष्ठभाग (कमान पुलासारखे) किंवा अनेक तरंग (लाटासारखे) सादर करते.

हा वक्र/तरंग आकार लवचिकतेचा स्रोत आहे.

(2) बंद-लूप नॉन-कटिंग

DIN137A वक्र स्प्रिंग वॉशर कोणत्याही सर्पिल कटशिवाय संपूर्ण रिंग आहे.

(3) एकसमान जाडीचा विभाग

गॅस्केटची जाडी संपूर्ण परिघामध्ये एकसमान असते, कोणताही हळूहळू बदल किंवा स्थानिक पातळ न होता.

(4) बाह्य व्यास ते आतील व्यासाचे गुणोत्तर

बाह्य व्यास आणि आतील व्यासाचे गुणोत्तर वॉशरच्या कडकपणा आणि समर्थन क्षेत्रावर परिणाम करते.
