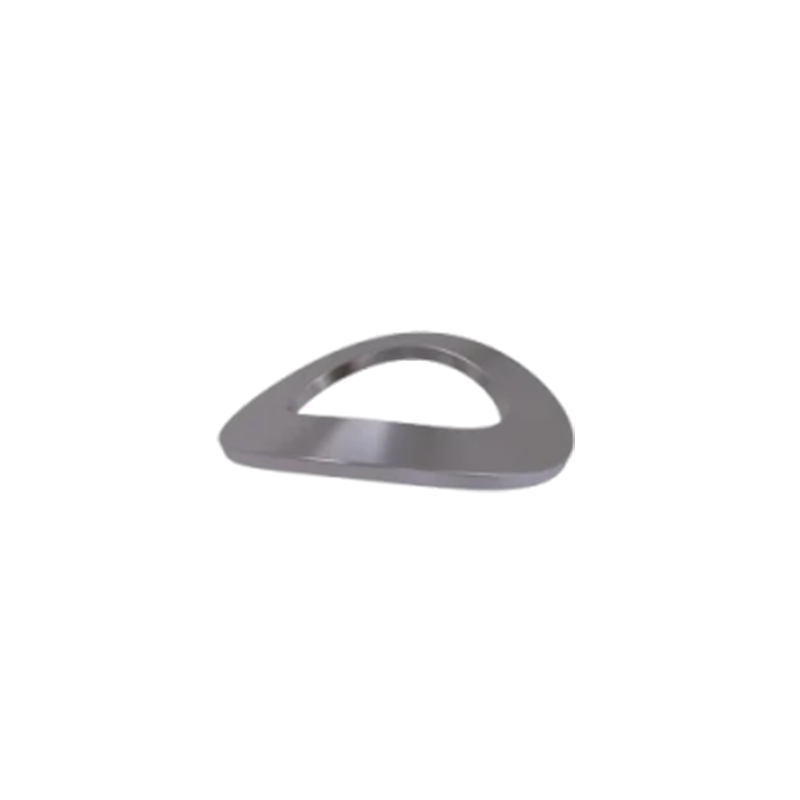

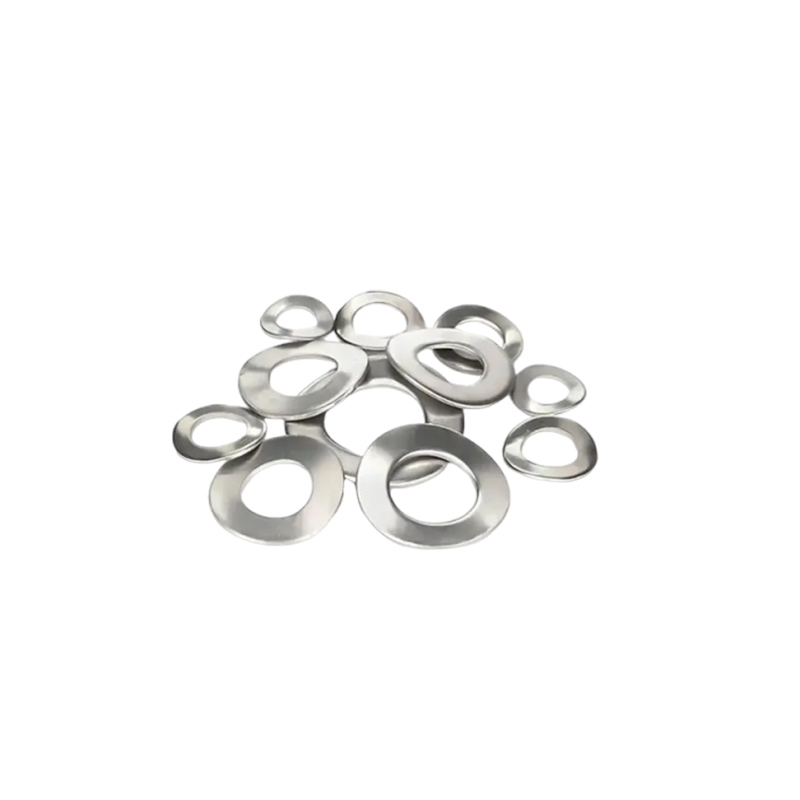

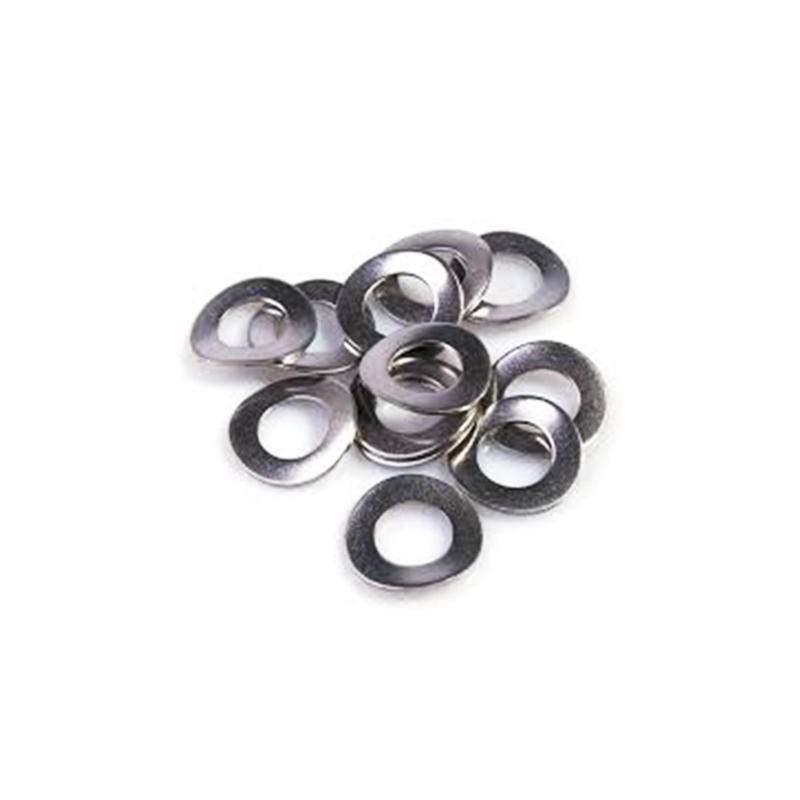

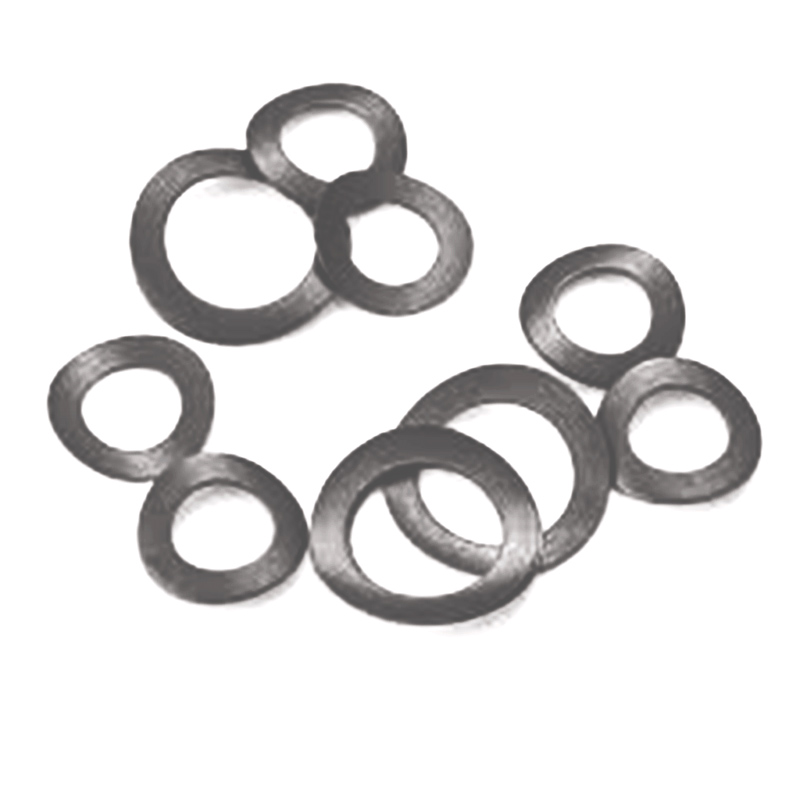

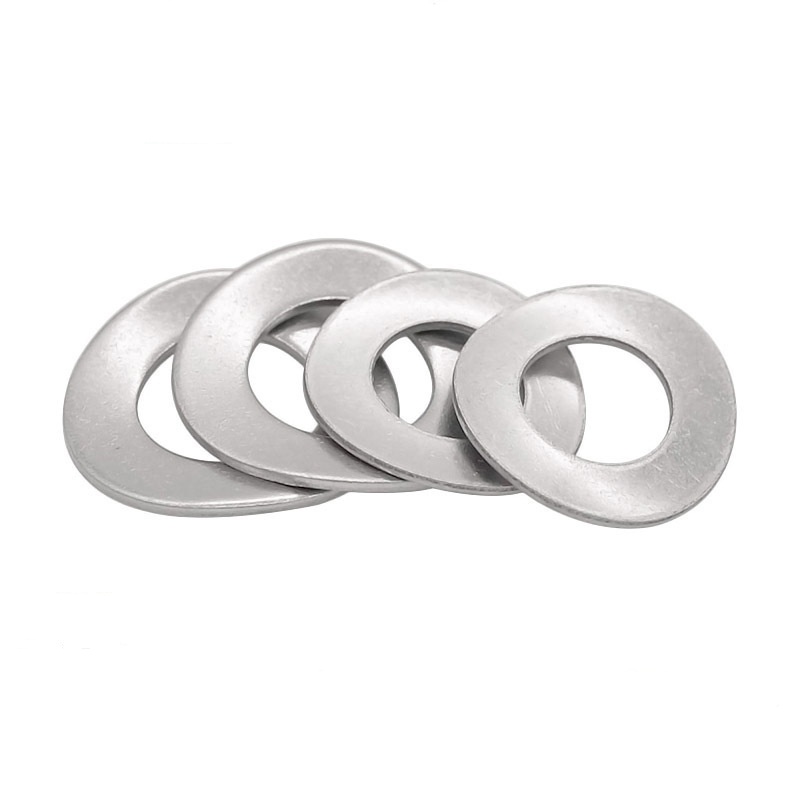

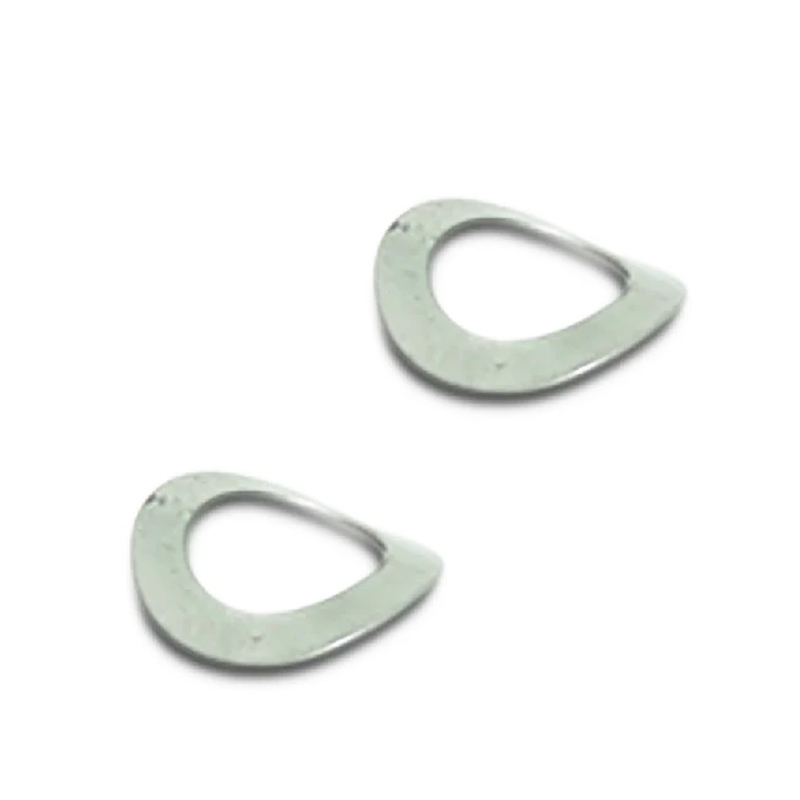

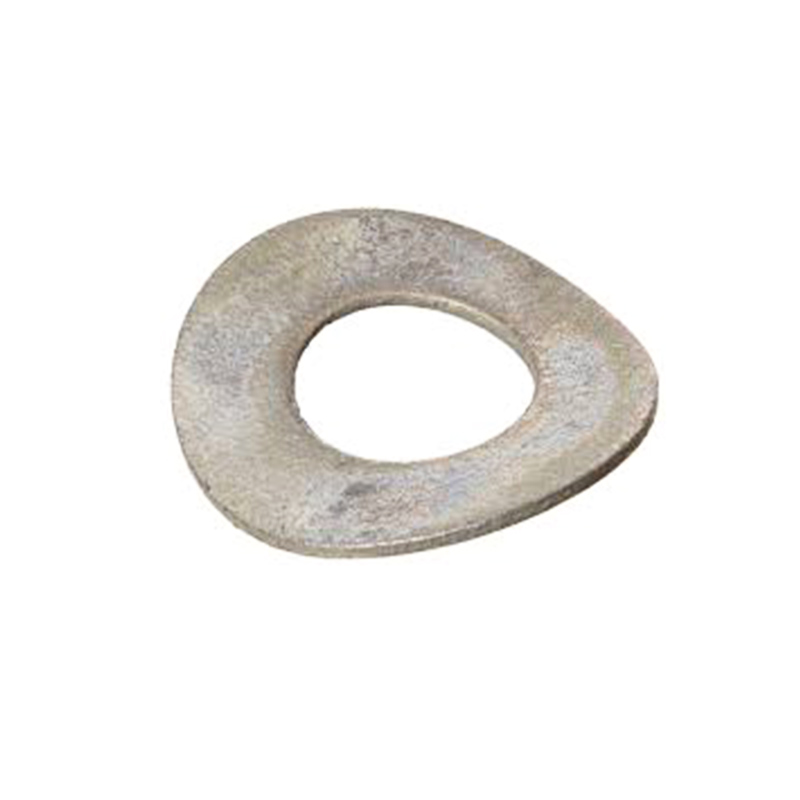

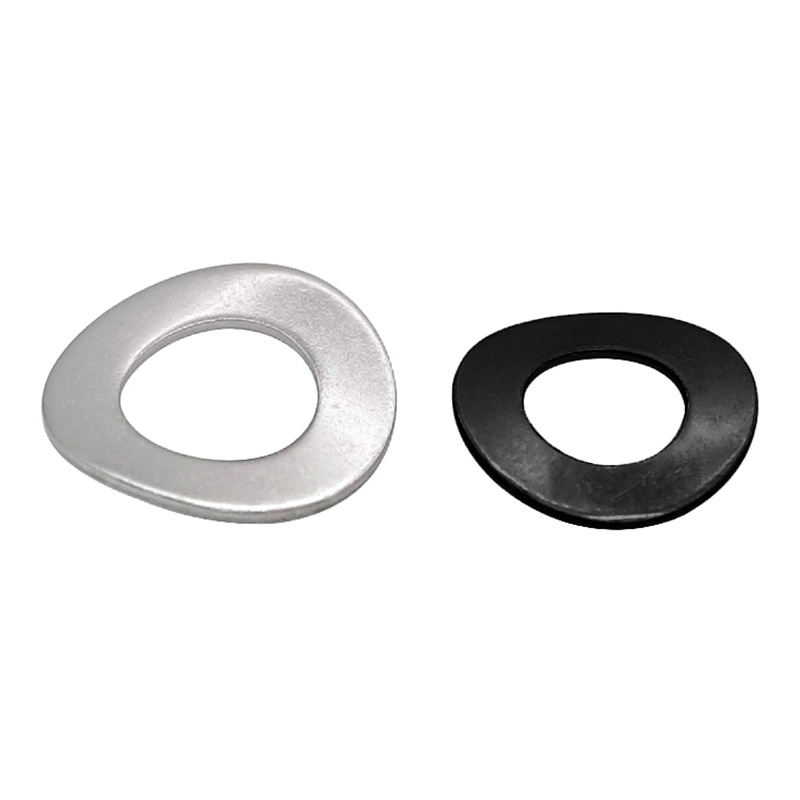

DIN 137A तपशील वक्र स्प्रिंग वॉशर्स

डीआयएन 137 ए स्पेसिफिकेशन्स वक्र स्प्रिंग वॉशर्सचे कार्य तत्त्व धातूच्या लवचिक विकृतीवर आधारित आहे.

（1） मुक्त स्थिती (स्थापित नाही)

DIN 137A स्पेसिफिकेशन्स वक्र स्प्रिंग वॉशर्स त्याच्या नैसर्गिक अवस्थेत सपाट नसतात परंतु त्यात चाप-आकाराचा फुगवटा (एकल लहर) किंवा एकाधिक लहरी (एकाधिक लहरी) असतात. यावेळी, त्याची नैसर्गिक उंची एच आहे, जी गॅस्केटच्या जाडी टी पेक्षा जास्त आहे.

(२) कॉम्प्रेशन प्रक्रिया (बोल्ट घट्ट करणे)

जेव्हा बोल्ट किंवा नट घट्ट केले जातात, तेव्हा वॉशर बोल्ट हेड/नट आणि वर्कपीस दरम्यान सँडविच केले जातात. जसजसे घट्ट शक्ती वाढते तसतसे चाप-आकाराचा किंवा लहरी आकार हळूहळू सपाट होतो.

असेंब्ली आणि घट्ट करण्याच्या प्रक्रियेदरम्यान, बोल्टचा खालचा भाग कंस-आकाराच्या संरचनेला सपाट दाबतो, ज्यामुळे वॉशर लवचिक रिबाउंड तणाव निर्माण करतो.

(३) प्रीलोड राखणे (कार्यरत स्थिती)

DIN 137A स्पेसिफिकेशन्स वक्र स्प्रिंग वॉशर्स सपाट झाल्यानंतर, ते नेहमी त्याच्या मूळ चाप आकारात परत येऊ इच्छितात. ही पुनर्संचयित शक्ती बोल्ट हेड आणि वर्कपीसच्या पृष्ठभागावर दाबून सतत अक्षीय थ्रस्टमध्ये रूपांतरित होते.

घट्ट करणे पूर्ण झाल्यानंतर, वॉशर सतत उलटा लवचिक ताण राखतो, सतत बोल्टच्या डोक्यावर आणि कनेक्ट केलेल्या घटकाच्या पृष्ठभागावर दाबतो.

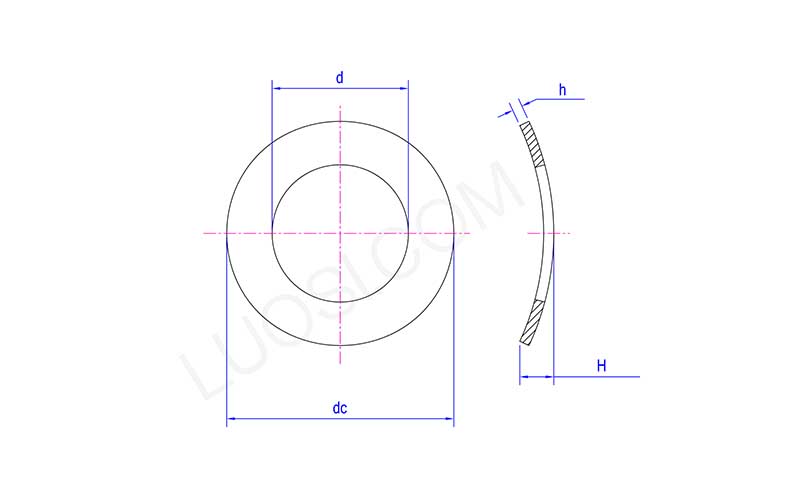

सोम	ɸ2	ɸ2.5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d मि	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d कमाल	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
dc मि	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
dc कमाल	4.5	5.5	6	8	10	11	15	18
H मि	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
एच कमाल	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

सानुकूल DIN 137A तपशील वक्र स्प्रिंग वॉशर्स

Xiaoguo® तुम्हाला आवश्यक असले तरी DIN 137A तपशील वक्र स्प्रिंग वॉशर्स कस्टमाइझ करू देतो. तुम्ही आकार, लाटांची संख्या, साहित्य, पृष्ठभाग समाप्त किंवा पॅकेजिंग देखील बदलू शकता. अशाप्रकारे, प्रत्येक वॉशर आपल्या डिझाइनमध्ये अचूकपणे फिट होतो.

(1) आतील व्यास आयडी / बाह्य व्यास OD

M2 ते M100 किंवा त्याहून मोठे, दोन्ही आतील आणि बाह्य व्यास रेखाचित्रांनुसार सानुकूलित केले जाऊ शकतात.

अचूक साधने लहान आकारात (M2–M5), जड यंत्रसामग्री मोठ्या आकारात (M36–M100)

(2) जाडी t

सामान्य श्रेणी: 0.3 मिमी - 3.0 मिमी. विशेष आवश्यकतांसाठी, ते पातळ किंवा जाड असू शकते.

जेव्हा लोड कंट्रोल आणि अक्षीय जागा कॉम्पॅक्ट असतात.

(३) साहित्य

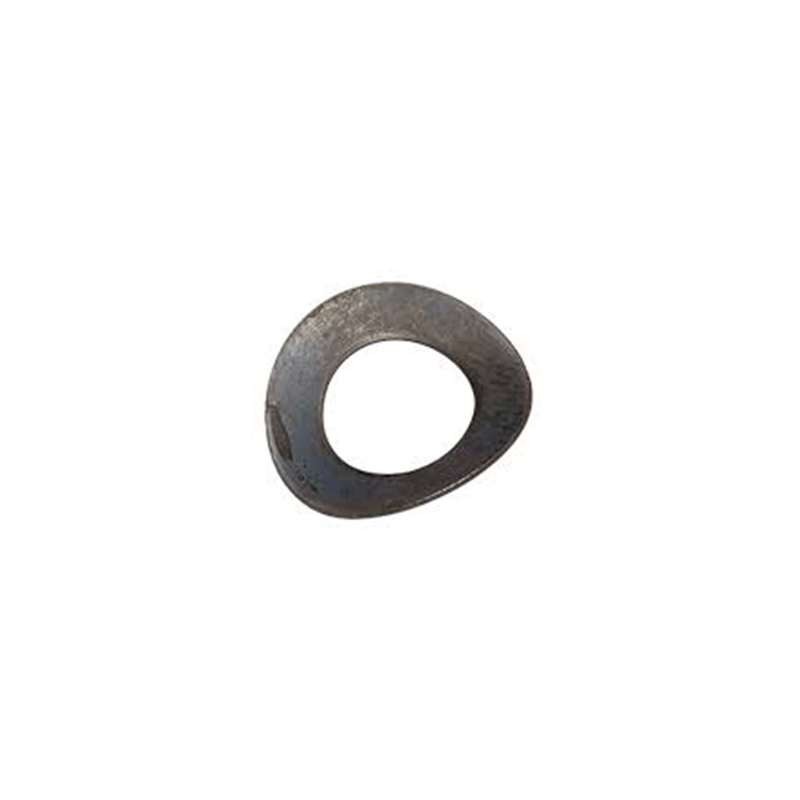

स्प्रिंग स्टील, स्टेनलेस स्टील A2/A4, 17-7 PH, फॉस्फर कांस्य, बेरिलियम कॉपर, इनकोनेल इ.

नियमित उच्च लवचिकता, गंज-पुरावा, उच्च तापमान / स्फोट-प्रूफ / नॉन-चुंबकीय

(4) पृष्ठभाग उपचार

गॅल्वनाइजिंग, डॅक्रोमेट कोटिंग, ब्लॅकनिंग, फॉस्फेटिंग, निकेल प्लेटिंग, पॅसिव्हेशन, ट्रायव्हॅलेंट क्रोमियम पॅसिव्हेशन इ.

अँटी-रस्ट, स्नेहन, इन्सुलेशन, घर्षण गुणांक सुधारणे

(5) पॅकेजिंग

प्लॅस्टिक पिशव्या + पेपर बॉक्स, सानुकूलित लेबल, मिश्र पॅकेजिंग किट, किरकोळ लहान बॉक्स, बाह्य बॉक्स बारकोड इ.
