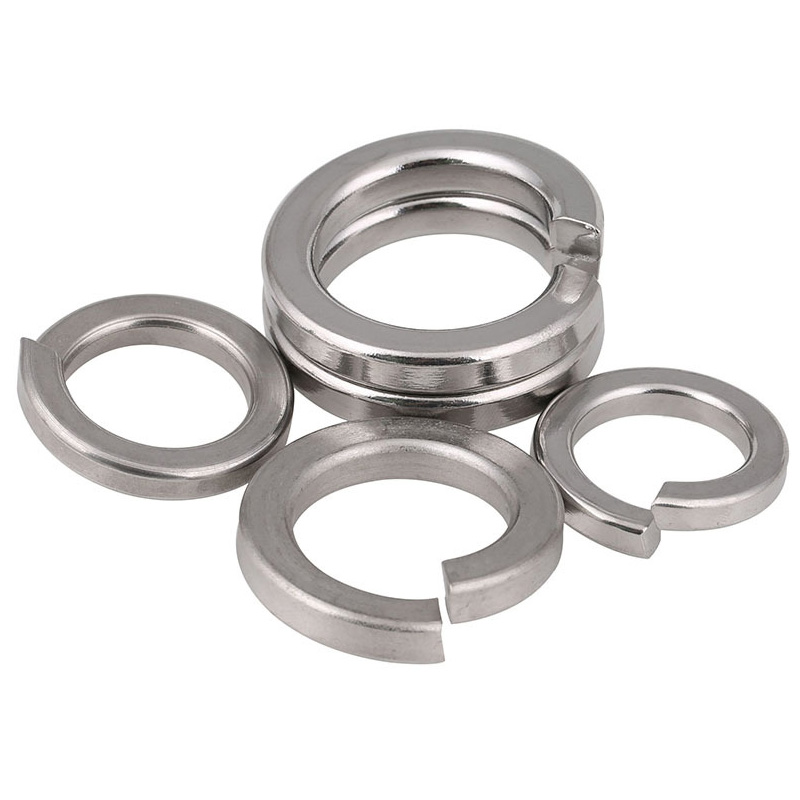

कॉलर लॉक वॉशर

इतर प्रकारच्या अँटी-लूझिंग पार्ट्सच्या तुलनेत, Xiaoguo® Factory द्वारे उत्पादित कॉलर लॉक वॉशरची जाडी पातळ आहे. वापरल्यास, ते अधिक जागा वाचवतात आणि कमी जागा व्यापतात, ज्यामुळे ते कॉम्पॅक्ट स्ट्रक्चर्ससाठी योग्य बनतात.

चौकशी पाठवा

उत्पादन वर्णन

कॉलर लॉक वॉशर लॉकिंग इफेक्टचा त्याग न करता जागा का वाचवू शकतो याचे कारण त्याच्या कार्यापासून त्याची जाडी आणि बाह्य व्यास डिझाइनचे अचूक वेगळे करणे हे आहे: अरुंद जागेत स्थापना सुलभ करण्यासाठी बाह्य व्यास लहान केला जातो, तर लॉकर रीड्यूमीटर रीड्यूमीटरच्या संभाव्य नुकसानाची भौतिक भरपाई म्हणून जाडी जाड केली जाते.

मुख्य कारण: एक पातळ बाह्य व्यास म्हणजे पूर्णपणे पातळ आकार नाही; त्याऐवजी, ते "जाड कोर आणि पातळ कडा" कॉन्फिगरेशन आहे.

（1） बाह्य व्यास (OD): लहान

हे आंधळ्या छिद्रांमध्ये, अंतर्गत षटकोनी स्क्रूच्या शेपटीत किंवा इतर घटकांनी वेढलेल्या मर्यादित भागात सुरक्षितपणे स्थापित करा.

(2) जाडी: जाड

कॉलर लॉक वॉशरचा बाह्य व्यास कमी झाल्यामुळे स्प्रिंग लवचिकतेच्या संभाव्य नुकसानाची भरपाई करा, ते इंस्टॉलेशन पृष्ठभागास समर्थन देऊ शकेल याची खात्री करा आणि लॉकिंग फोर्स कमी होणार नाही याची हमी द्या.

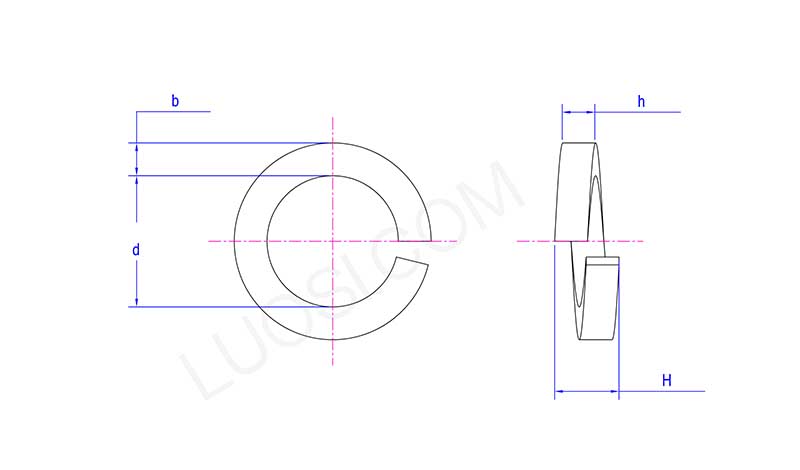

Collar Lock Washer

सोम	φ18	φ20	φ२२	φ२ ४	φ२७	φ30	φ33	φ36	φ39	φ42	φ45
d मि	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
d कमाल	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
b मि	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
b कमाल	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
तास मि	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
h कमाल	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H मि	9	10	11	12	13.6	15	17	18	20	21	22
एच कमाल	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5

स्पेस सेव्हिंगसाठी ठराविक ऍप्लिकेशन परिस्थिती

कॉलर लॉक वॉशर फास्टनरचा वापर प्रामुख्याने अशा परिस्थितीत केला जातो जेथे मर्यादित जागेत उच्च-शक्तीचे अँटी-लूझिंग आवश्यक असते, विशेषत: जेव्हा सॉकेट हेड कॅप स्क्रूच्या संयोगाने वापरले जाते.

(1) ऑटोमोबाईल्स आणि रेसिंग कार

इंजिन, सस्पेन्शन्स, पॉवरट्रेन इ. सारख्या अत्यंत विश्वासार्ह कॉम्पॅक्ट स्पेसमध्ये वापरले जाते, वजन कमी करताना आणि सुरक्षितता सुनिश्चित करताना.

(2) एरोस्पेस आणि सैन्य

विमान इंजिन, कॉकपीट आणि इतर प्रसंगी वापरले जाते जेथे वजन आणि जागा खूप मर्यादित आहे. कॉलर लॉक वॉशर बऱ्याचदा इंजिन, फ्यूजलेज आणि लँडिंग गीअर्सच्या असेंब्लीमध्ये वापरला जातो ज्यामुळे अत्यंत परिस्थितीत विश्वासार्हता सुनिश्चित होते. याव्यतिरिक्त, या प्रकारच्या वॉशरचा वापर वारंवार लष्करी वाहने, हेलिकॉप्टर आणि लढाऊ विमानांमध्ये एकाधिक फास्टनिंग ऍप्लिकेशन्समध्ये केला जातो.

(3) अचूक यंत्रणा आणि औद्योगिक ऑटोमेशन

अचूक प्रक्रिया उपकरणे, औद्योगिक मशीन्स, रोबोट सांधे आणि स्वयंचलित असेंबली लाईन यांसारख्या घट्ट-स्पेस गियरमध्ये वापरले जाते. बाह्य व्यास लहान असल्यामुळे, जागा मर्यादित असलेल्या ठिकाणी ते सहजपणे बसते आणि अचूक असेंबलीसाठी आवश्यक असलेली उच्च संरेखन अचूकता हाताळते.

(4) इलेक्ट्रिकल आणि इलेक्ट्रॉनिक्स

इलेक्ट्रॉनिक उपकरण, कनेक्टर, पॅनेल आणि तत्सम स्पॉट्समध्ये वापरलेले. हे कॉलर लॉक वॉशर तुम्हाला अतिरिक्त वॉशरची गरज न पडता सॉलिड लॉकिंग देते – कंपनाखाली गोष्टी घट्ट ठेवण्याचा एक संक्षिप्त मार्ग.

(5) अवजड उद्योग आणि बांधकाम

जड यंत्रसामग्री, बांधकाम उपकरणे आणि स्ट्रक्चरल स्टीलच्या कामात, या वॉशरचा कॉम्पॅक्ट आकार अभियंत्यांसाठी पर्याय बनवतो ज्यांना विश्वासार्ह कंपन प्रतिरोधक आणि लूजिंग विरोधी आवश्यक आहे.

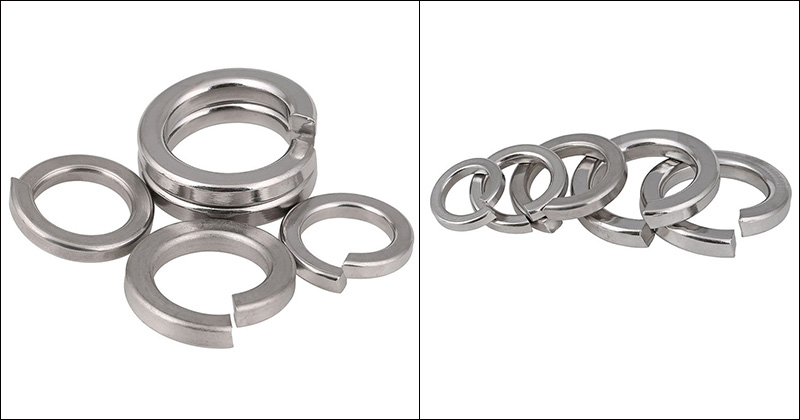

Collar Lock Washer
