4BN BSP पुरुष कॅप्टिव्ह सील पोकळ हेक्स हायड्रोलिक प्लग

Xiaoguo® 4BN BSP Male Captive Seal Hollow Hex Hydraulic Plug ची कार्यक्षमता स्थिर आहे आणि ते सवलतीच्या दरात ऑफर करतात. ऑपरेशन दरम्यान, सीलिंग घटक स्क्रू कॅपवर घट्टपणे निश्चित केले जातील, आणि स्थापनेदरम्यान किंवा वेगळे करताना ते गमावले किंवा हलवले जाणार नाहीत. हे नेहमी एकसमान दाब वितरण राखू शकते, स्थिर आणि सातत्यपूर्ण सीलिंग प्रभाव प्रदान करते.

मॉडेल:IS09974-2Type E

चौकशी पाठवा

उत्पादन वर्णन

4BN BSP पुरुष कॅप्टिव्ह सील होलो हेक्स हायड्रोलिक प्लग हा एक व्यावसायिक हायड्रॉलिक घटक आहे. त्याची मुख्य वैशिष्ट्ये आहेत:

（1） थ्रेड स्पेसिफिकेशन: ते BSP मानक बाह्य थ्रेड स्वीकारते, जे त्याच्या आंतरराष्ट्रीय सार्वत्रिकतेचा आधार बनते आणि दोन प्रकारांमध्ये विभागलेले आहे.

①BSPP (G): समांतर थ्रेड्स, सील संपूर्णपणे एंड फेस इंटिग्रेटेड सीलिंग रिंगवर अवलंबून असते.

②BSPT (R): शंकूच्या आकाराचा धागा, इंटर-मेटलिक सीलिंग साध्य करण्यास सक्षम, परंतु BSPP शी सुसंगत नाही.

(2) अँटी-डिटेचमेंट सीलिंग: कोर डिझाइन. 4BN BSP Male Captive Seal Hollow Hex Hydraulic Plug हा उच्च दाब आणि कंपनातही हलणार नाही किंवा बंद होणार नाही याची खात्री करून, एकात्मिक सीलिंग रिंग भौतिक पद्धतीने एंड फेस ग्रूव्हमध्ये निश्चित केली आहे. सामान्य सीलिंग सामग्रीमध्ये NBR (सामान्य तेल-प्रतिरोधक प्रकार) किंवा FKM (उच्च-तापमान प्रतिरोधक आणि रासायनिक गंज प्रतिरोधक प्रकार) यांचा समावेश होतो.

（3） षटकोनी ड्राइव्ह: डोक्यावर स्थित, ते मानक षटकोनी रेंच वापरून स्थापित केले जाऊ शकते आणि वेगळे केले जाऊ शकते आणि विशेषतः अरुंद किंवा बंदिस्त जागेत ऑपरेशनसाठी योग्य आहे.

（4）मजबूत शरीर: मुख्य भाग सामान्यतः कार्बन स्टील (उच्च सामर्थ्य, अनेकदा गंज प्रतिबंध करण्यासाठी गॅल्वनाइज्ड), स्टेनलेस स्टील (उच्च गंज प्रतिरोधक), किंवा पितळ (बहुतेकदा पाणी आणि गॅस लाईन्समध्ये वापरला जातो), उच्च दाब आणि कठोर वातावरणाचा सामना करण्यासाठी टिकाऊ सामग्रीपासून बनविलेले असते.

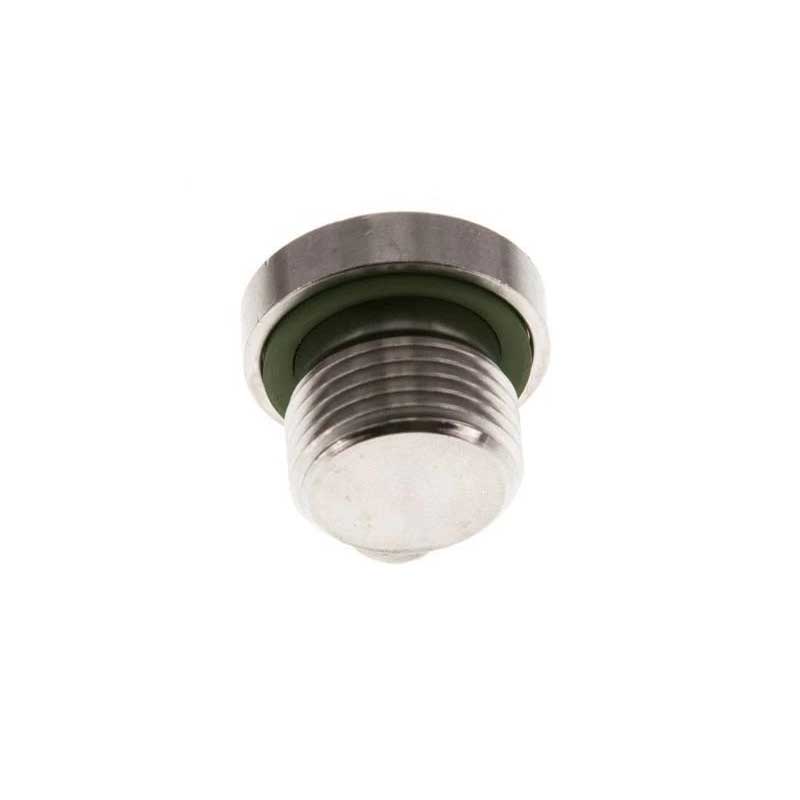

4BN BSP Male Captive Seal Hollow Hex Hydraulic Plug

तांत्रिक तपशील

（1）मानकाचे पालन करा: 4BN BSP Male Captive Seal Hollow Hex Hydrolic Plug ISO 1179-2 (Type E) आंतरराष्ट्रीय मानकांचे पालन करते.

（2）स्पेसिफिकेशन रेंज: थ्रेडचा आकार सामान्यत: G1/8" पासून G3" पर्यंत असतो.

（3）कामाचा दबाव: 4BN BSP पुरुष कॅप्टिव्ह सील होलो हेक्स हायड्रोलिक प्लगच्या विनिर्देशानुसार दबाव पातळी बदलते.

（4） ऑपरेटिंग तापमान: सीलिंग रिंगच्या सामग्रीवर अवलंबून बदलते आणि श्रेणी बरीच विस्तृत आहे.

（5）आकार मापदंड: एकूण परिमाणे थ्रेड तपशीलावर अवलंबून बदलू शकतात. मुख्य परिमाणांमध्ये डोक्याचा व्यास, एकूण लांबी आणि विरुद्ध बाजूंमधील रुंदी इत्यादींचा समावेश होतो.

（6） पृष्ठभाग उपचार: गंज प्रतिकार वाढविण्यासाठी, पृष्ठभागावर गॅल्वनाइजिंग आणि निकेल प्लेटिंग सारखे उपचार केले जातील.

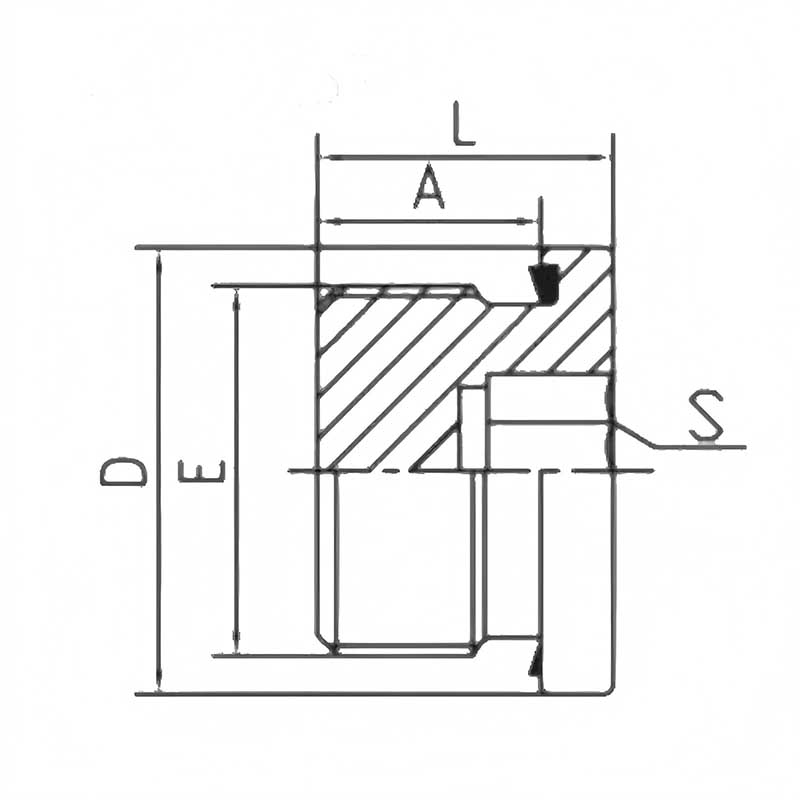

4BN BSP Male Captive Seal Hollow Hex Hydraulic Plug

भाग#	धागा	बंदीवान	परिमाणे					एमपीए
भाग#	E	ईडी	A	L	S	D	एन.एम	पीएन
SEG02	G1/8”X28	ED-10	8	12	5	14	11-13	40
SEG04	G1/4”X19	ED-14	12	17	6	19	25-30	40
SEG06	G3/8”X19	ED-17	12	17	8	22	४२-५८	40
SEG08	G1/2”X14	ED-21	14	19	10	27	72-82	40
SEG12	G3/4”X14	ED-27	16	21	12	32	21-140	40
SEG16	G1"X11	ED-33	16	22.8	17	40	150-180	40
SEG20	G1.1/4”X11	ED-42	16	22.8	22	50	190-280	31.5
SEG24	G1.1/2”X11	ED-48	16	22.8	24	55	260-350	31.5
SEG32	G2"X11	ED-60	18	26	27	70	340-400	31.5
SEG40	G2—1/2X11	ED-B40	-	-	27	-	340-400	31.5
