एक मार्गदर्शक फ्लॅट की टाइप करा

एक मार्गदर्शक फ्लॅट की टाइप कराअनुप्रयोगांमध्ये मशीनचा भाग वापरला जातो जेथे शाफ्टवरील भागांची अक्षीय हालचाल मोठी नाही. तेथे तीन प्रकारचे फ्लॅट की आहेत: सामान्य प्रकार फ्लॅट की, पातळ प्रकार फ्लॅट की आणि मार्गदर्शित प्रकारच्या फ्लॅट की.

देखावा वैशिष्ट्ये

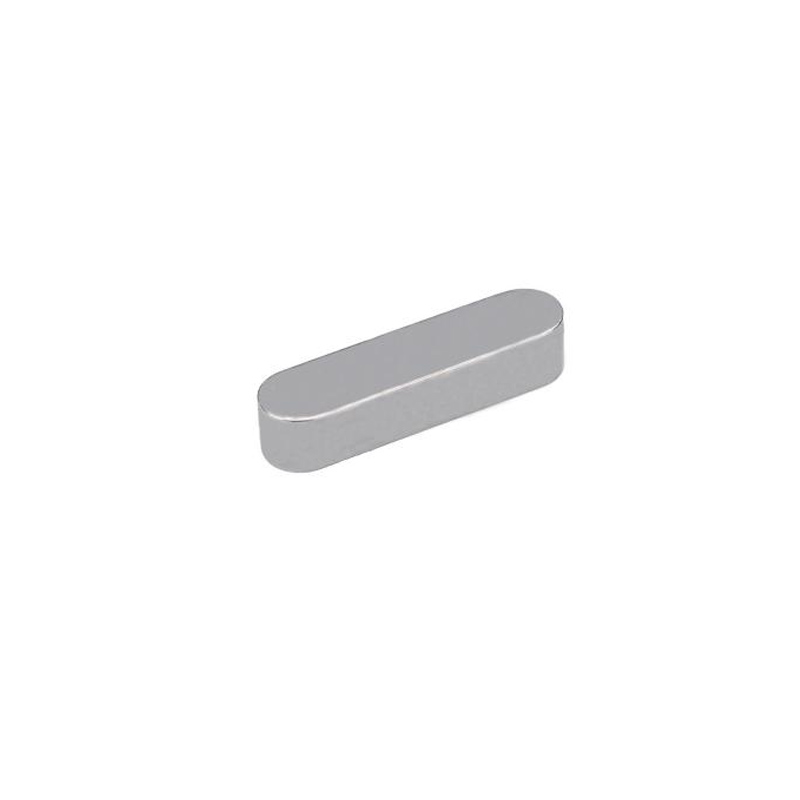

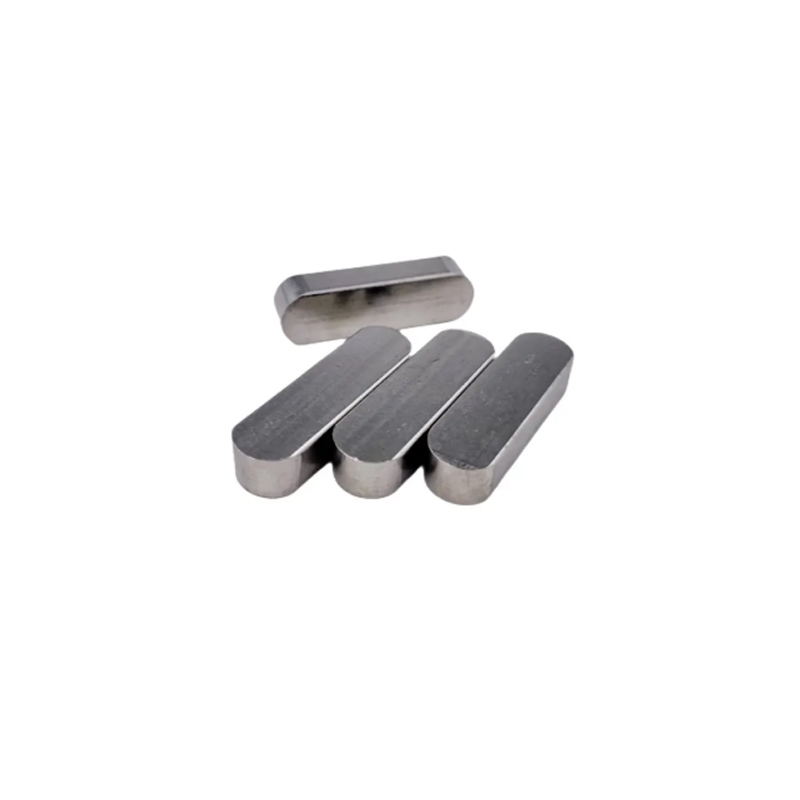

एक मार्गदर्शक फ्लॅट की टाइप करात्यांच्या लांबीसह एकसमान क्रॉस-सेक्शनसह सामान्यत: लांब आणि आयताकृती दिसतात. या कीचा लांब आकार शाफ्टच्या मुख्य मार्गाने हबसाठी स्थिर मार्गदर्शक मार्ग प्रदान करतो आणि हे सुनिश्चित करते की हब शाफ्टच्या बाजूने सरळ रेषेत सरकते.

फायदे

च्या दोन बाजूएक मार्गदर्शक फ्लॅट की टाइप कराकार्यरत पृष्ठभाग आहेत, जे हब की मार्गाच्या बाजूने बारीक बसतात आणि एकमेकांना पिळून टाकून टॉर्क प्रसारित करतात. स्लाइडिंग दरम्यान घर्षण प्रतिकार कमी करण्यासाठी आणि ट्रान्समिशन कार्यक्षमता सुधारण्यासाठी या दोन कार्यरत पृष्ठभाग सामान्यत: कमी पृष्ठभागाच्या उग्रपणासह बारीक मशिद्रित असतात.

शाफ्टच्या मुख्य मार्गाने मार्गदर्शित फ्लॅट की निश्चित करण्यासाठी, दएक मार्गदर्शक फ्लॅट की टाइप करासामान्यत: फास्टनिंगसाठी एक रचना प्रदान केली जाते. सामान्यत: स्क्रू छिद्र दोन्ही टोकांवर किंवा कीच्या मध्यभागी प्रदान केले जातात आणि ऑपरेशन दरम्यान की अक्षीय हालचाल रोखण्यासाठी बोल्टद्वारे शाफ्टला चिकटविली जाते.

अर्ज क्षेत्र

एक मार्गदर्शक फ्लॅट की टाइप कराअनेक प्रकारच्या यांत्रिक ट्रान्समिशन डिव्हाइसमध्ये मोठ्या प्रमाणात वापरले जातात.

मशीन टूल मॅन्युफॅक्चरिंगच्या क्षेत्रात

जसे की सीएनसी लेथ्स, मिलिंग मशीन इ., साधनांचे अचूक आहार आणि स्पिंडलचे स्थिर रोटेशन सुनिश्चित करण्यासाठी शाफ्ट आणि ट्रान्समिशन भाग जोडण्यासाठी त्यांचा वापर केला जातो.

स्वयंचलित उत्पादन ओळींमध्ये ●

साहित्य आणि गुळगुळीत उत्पादन प्रक्रियेचे अचूक प्रसारण सुनिश्चित करण्यासाठी ते कन्व्हेयर बेल्ट्स, साखळी आणि इतर ट्रान्समिशन भाग शाफ्टसह जोडण्यासाठी वापरले जातात.

ऑटोमोबाईल मॅन्युफॅक्चरिंग उद्योगात:

पॉवर ट्रान्समिशनची विश्वसनीयता आणि ऑटोमोबाईल ड्रायव्हिंगची स्थिरता सुनिश्चित करण्यासाठी ऑटोमोबाईल इंजिन आणि ट्रान्समिशन सारख्या की घटकांच्या अंतर्गत कनेक्शनसाठी याचा वापर केला जातो.

इतर फ्लॅट की मधील फरक

एक मार्गदर्शक फ्लॅट की टाइप कराएका प्रकारच्या मार्गदर्शित फ्लॅट कीशी संबंधित आहे आणि त्याचा मुख्य फरक इतर सामान्य प्रकारच्या फ्लॅट की आणि पातळ प्रकारच्या फ्लॅट कीच्या तुलनेत डिझाइन आणि अनुप्रयोग प्रसंगी आहे. मार्गदर्शित फ्लॅट की मध्ये एक लांब लांबी आणि विशेष फिक्सिंग स्ट्रक्चर असते, जी शाफ्टवरील भागांसाठी स्थिर मार्गदर्शक मार्ग प्रदान करू शकते आणि ज्या प्रसंगी शाफ्टवरील भाग अक्षीय दिशेने हलविणे आवश्यक आहे अशा प्रसंगी योग्य आहे. सामान्य प्रकारची फ्लॅट की प्रामुख्याने शाफ्टवरील भागांची स्थिती निश्चित करण्यासाठी आणि भाग अक्षीय आणि परिघीय दिशानिर्देशांमध्ये जाण्यापासून प्रतिबंधित करण्यासाठी वापरली जाते; पातळ प्रकार फ्लॅट की लहान शाफ्ट व्यास आणि फिकट लोडसह प्रसंगी योग्य आहे.

झियाओगूओमध्ये क्लॅम्प्स (घशातील क्लॅम्प्स), अर्ध्या फेरीच्या की, फास्टनर्सची संपूर्ण ओळ आहे.लवचिक दंडगोलाकार पिन, बोल्ट, काजू, वॉशर, rivets, इ.
