स्लॉटेड काउंटरस्कंक हेड वुड सेल्फ टॅपिंग स्क्रू

Xiaoguo® कारखान्याद्वारे निर्मित स्लॉटेड काउंटरसंक हेड वुड सेल्फ टॅपिंग स्क्रू, जुळणाऱ्या काउंटरसिंक ड्रिल बिटसह वापरल्यास लाकडाच्या आत पूर्णपणे फ्लश होऊ शकतो. अशा प्रकारे फिक्सिंग भाग लपलेला राहतो आणि तयार वस्तू व्यवस्थित दिसतात.

चौकशी पाठवा

उत्पादन वर्णन

स्लॉटेड काउंटरस्कंक हेड वुड सेल्फ टॅपिंग स्क्रू हा एक प्रकारचा लाकूडकाम करणारा फास्टनर आहे ज्यामध्ये शंकूच्या आकाराचे हेड (90° टेपर अँगलसह) आणि शीर्षस्थानी एक स्लॉटेड ग्रूव्ह आहे. लाकडाच्या पूर्व-कट शंकूच्या आकाराच्या छिद्रांमध्ये डोके पूर्णपणे घातली जाऊ शकते आणि घट्ट केल्यानंतर, डोके लाकडाच्या पृष्ठभागासह किंवा किंचित कमी होईल. स्क्रूच्या शरीरावर खोल आणि खडबडीत लाकडाचे धागे असतात, आणि शेपटी शंकूच्या आकाराचे टोकदार डोके असते. ते थेट लाकडात स्क्रू केले जाऊ शकते (कठोर लाकूड किंवा मोठ्या व्यासासाठी, छिद्र प्री-ड्रिल करण्याची शिफारस केली जाते). हा स्लॉटेड काउंटरस्कंक हेड वुड सेल्फ टॅपिंग स्क्रू लाकूड उत्पादनांना जोडण्यासाठी आणि निश्चित करण्यासाठी योग्य आहे ज्यांना सपाट पृष्ठभाग आवश्यक आहे आणि हेड्स उघड नाहीत.

इंग्रजी नाव	स्लॉटेड काउंटरस्कंक हेड वुड सेल्फ टॅपिंग स्क्रू
सामान्य मानके	DIN 97
डोके प्रकार	काउंटरस्कंक / फ्लॅट हेड
स्लॉट प्रकार	स्लॉटेड
धागा प्रकार	लाकडी धागा (खरखरीत पिच, खोल पिच)
टीप फॉर्म	शंकूच्या आकाराचे स्व-ड्रिलिंग टिप हेड

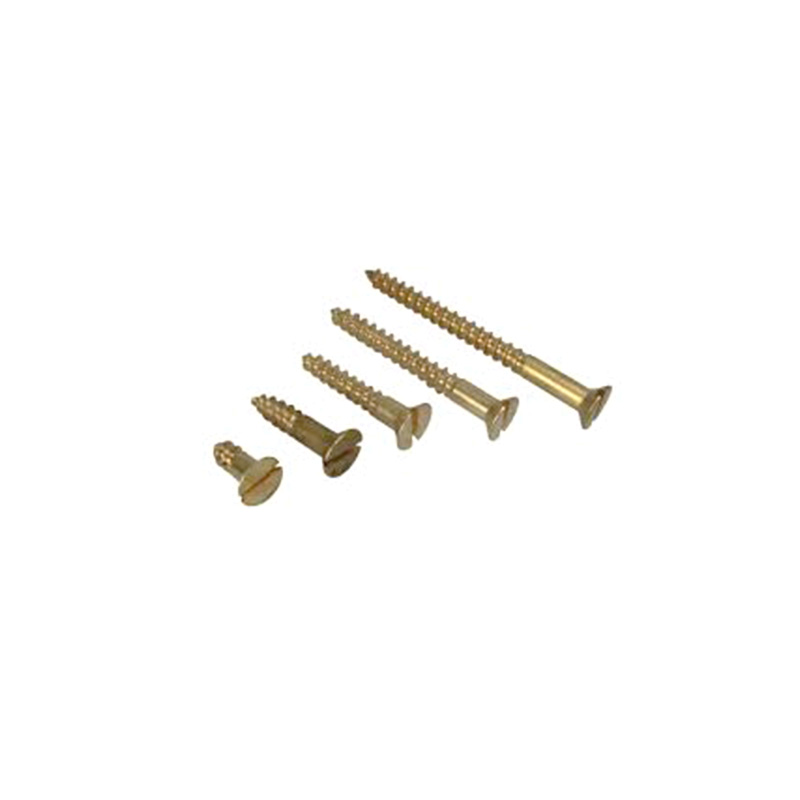

Slotted Countersunk Head Wood Self Tapping Screw

स्ट्रक्चरल वैशिष्ट्ये

स्लॉटेड काउंटरस्कंक हेड वुड सेल्फ टॅपिंग स्क्रूची संरचना वैशिष्ट्ये पाच भागांमध्ये सादर केली जातील.

डोक्याची रचना

1.हेडचा आकार: शंकूच्या आकाराचा, फनेलच्या आकारासारखा, सामान्यतः 90° च्या शंकूच्या कोनासह. डोक्याची वरची पृष्ठभाग सपाट आहे आणि बाजू झुकलेली आहेत.

2.हेड डायमेंशन: डोक्याचा बाह्य व्यास स्क्रू थ्रेड व्यासाच्या 1.8 ते 2.2 पट आहे आणि डोक्याची उंची धाग्याच्या व्यासाच्या 0.5 ते 0.6 पट आहे.

3.हेडचा वापर:हा स्लॉटेड काउंटरस्कंक हेड वुड सेल्फ टॅपिंग स्क्रू बांधल्यानंतर, संपूर्ण स्क्रू हेड लाकडावर आधीपासून बनवलेल्या टॅपर्ड होलमध्ये बसते. ते लाकडाच्या पृष्ठभागाच्या खाली किंवा थोडेसे खाली राहते आणि चिकटून राहणार नाही.

सरळ स्लॉट डिझाइन

1.ड्राइव्ह प्रकार सरळ स्लॉट आहे. चर मध्यभागातून सरळ दोन्ही बाजूंना जातो.

2.स्लॉटची रुंदी 0.6 मिमी ते 2.0 मिमी पर्यंत आहे, स्लॉटची खोली 0.3 मिमी ते 0.8 मिमी आहे. स्लॉटचे दोन्ही टोक गोलाकार कोपऱ्यांनी बनवले आहेत.

3. स्लॉटची वैशिष्ट्ये: हे सर्वात सामान्य फ्लॅट-हेड स्क्रू ड्रायव्हरद्वारे चालविले जाऊ शकते.

रॉड रचना

1.रॉड फॉर्म: तो पूर्ण धागा आणि आंशिक धागा प्रकारांमध्ये विभागलेला आहे.

धाग्याची रचना

1.थ्रेड प्रकार: ठराविक लाकूड धागा, सामान्य यांत्रिक धागा नाही.

2.प्रोफाइल: दात प्रोफाइल कोन अंदाजे 60° आहे, परंतु दाताची टीप खूप तीक्ष्ण आहे आणि दाताच्या पायाला एक गुळगुळीत चाप संक्रमण आहे.

3.दात अंतर: तुलनेने रुंद.

टीप रचना

1.टिप आकार: शंकूच्या आकाराचे टोक, साधारण 30°–45° च्या टेपरसह. टीप अत्यंत तीक्ष्ण नाही; त्याऐवजी, त्याचे अगदी लहान सपाट पृष्ठभाग किंवा गोल डोके आहे.

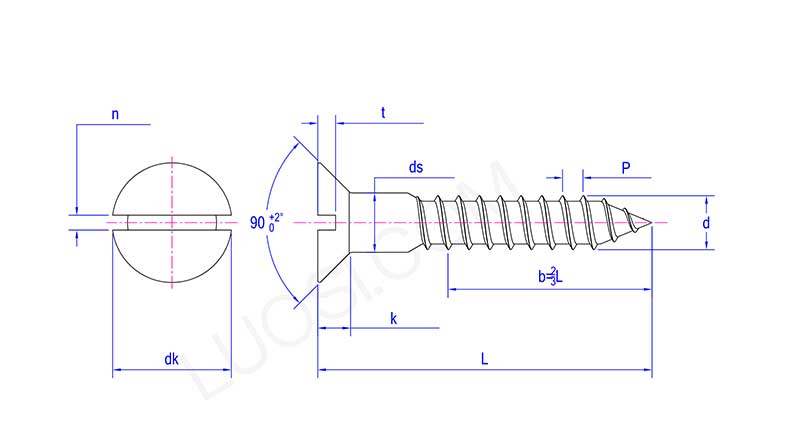

Slotted Countersunk Head Wood Self Tapping Screw

सोम	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
P	1	1.2	1.4	1.6	1.8	2	2.2	2.5	2.8	3	3.5
ds मि	2.25	2.75	3.2	3.7	4.2	4.7	5.2	5.7	6.64	7.64	9.64
ds कमाल	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
dk कमाल	5	6	7	8	9	10	11	12	14	16	20
dk मि	4.7	5.7	6.64	7.64	8.64	9.64	10.57	11.57	13.57	15.57	19.48
k कमाल	1.4	1.7	2	2.2	2.7	3	3.2	3.5	4	4.5	5.8
n मि	0.6	0.8	0.9	1	1.2	1.2	1.4	1.6	18	2	2.5
n कमाल	0.85	1.05	1.15	1.35	1.55	1.55	1.75	1.95	2.15	2.35	2.85
t कमाल	0.96	1.11	1.35	1.45	1.7	1.94	2.04	2.19	2.55	2.8	3.5
t मि	0.64	0.79	0.95	1.05	1.3	1.46	1.56	1.71	1.95	2.2	2.9
