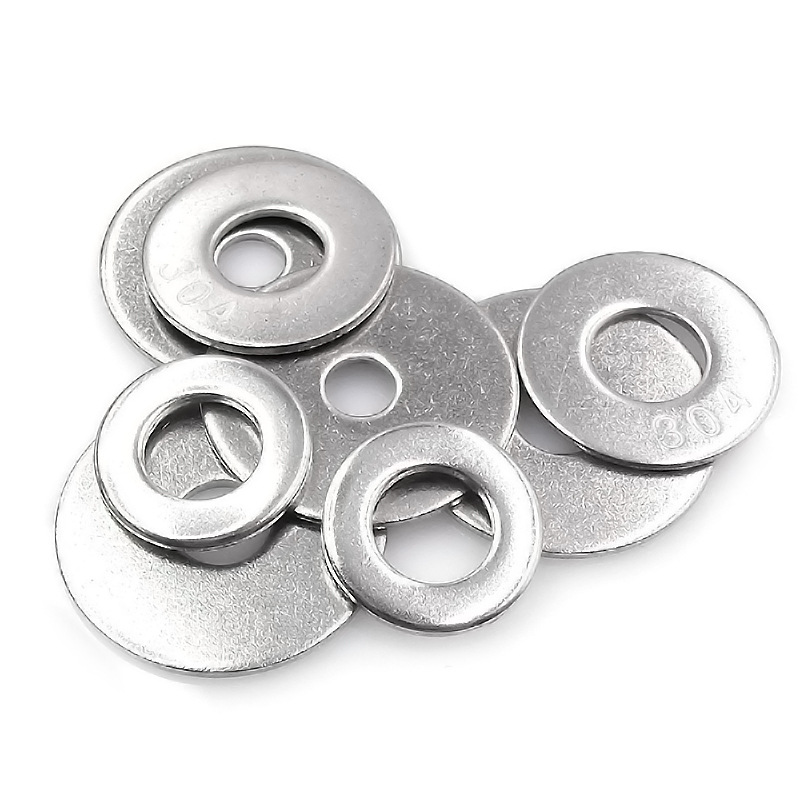

मोठा OD फ्लॅट वॉशर

Xiaoguo Inventory® लार्ज OD फ्लॅट वॉशरमध्ये गुळगुळीत पृष्ठभाग आहे, ते घट्ट बसते आणि धूळ-प्रूफ, तेल-रिलीझ आणि वॉटर-प्रूफ कार्यक्षमता वाढवण्यासाठी सीलिंग घटकांसह वापरले जाऊ शकते.

चौकशी पाठवा

उत्पादन वर्णन

लार्ज ओडी फ्लॅट वॉशर आणि स्टँडर्ड फ्लॅट वॉशरमध्ये देखावा, कार्ये आणि लागू परिस्थितींमध्ये लक्षणीय फरक आहेत.

प्रकल्प	मानक फ्लॅट वॉशर	मोठा OD फ्लॅट वॉशर
आतील व्यास	6.4 मिमी	6.4 मिमी
बाह्य व्यास	12 मिमी	18 मिमी
जाडी	1.6 मिमी	1.6 मिमी
संपर्क क्षेत्र	1 वेळा	2.25 वेळा
दबाव वितरण	सामान्यतः, धातूसारख्या कठोर पृष्ठभागांसाठी योग्य	उत्कृष्ट, मऊ सामग्रीचे प्रभावीपणे संरक्षण करू शकते
कच्च्या मालाची किंमत	कमी	जास्त (क्षेत्रात मोठे)
युनिट वजन	प्रकाश	जड (समान तपशील)

आकाराची तुलना (उदाहरणार्थ M6 घेणे)

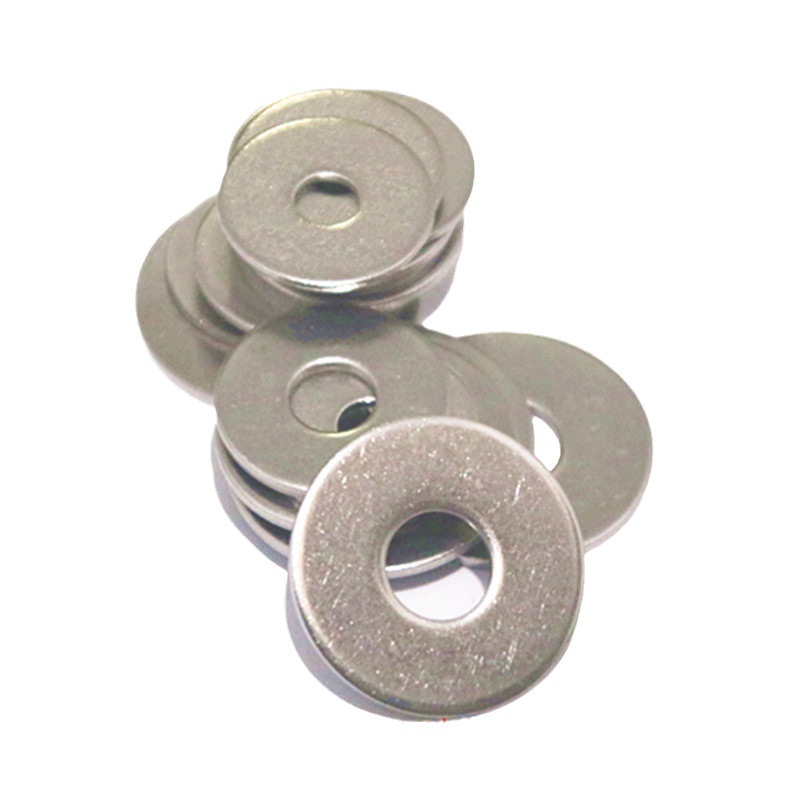

Large OD Flat Washer

वापराच्या पायऱ्या

मोठ्या OD फ्लॅट वॉशरची वापर पद्धत क्लिष्ट नाही, परंतु योग्य ऑपरेशन क्रम पाळल्यास सर्वोत्तम संरक्षणात्मक प्रभाव सुनिश्चित केला जाऊ शकतो.

(1) चष्मा जुळत असल्याची खात्री करा

बोल्टचा आकार तपासा – मोठ्या OD फ्लॅट वॉशरचे आतील छिद्र बोल्टच्या बाह्य व्यासापेक्षा थोडे मोठे असावे.

वॉशरचा बाह्य व्यास तुम्ही बांधत असलेल्या भागाच्या छिद्रांना पूर्णपणे झाकण्यासाठी इतका मोठा आहे हे देखील तपासा. जर भोक लांबलचक असेल किंवा तो जीर्ण झाला असेल, तर वॉशरच्या बाहेरील काठाने भोक कमीतकमी 5 मिमीने ओव्हरलॅप करणे आवश्यक आहे.

साहित्य आणि ते कुठे जात आहे याचा विचार करा. ओलसर असलेल्या, समुद्राजवळील किंवा रासायनिक भागात असलेल्या बाहेरील स्पॉट्ससाठी, 316 स्टेनलेस स्टीलसह जा. सामान्य घरातील वापरासाठी, 304 स्टेनलेस किंवा गॅल्वनाइज्ड कार्बन स्टील चांगले काम करेल.

(2) संपर्क पृष्ठभाग स्वच्छ करा

तुम्ही काम करत असलेल्या भागातून कोणतेही तेल, गंज, पेंट चिप्स किंवा भूसा पुसून टाका. तसेच वॉशरच्या दोन्ही बाजू स्वच्छ असल्याची खात्री करा. त्यावर कोणतेही गंज-प्रतिबंधक तेल असल्यास, ते कापडाने हळूवारपणे पुसून टाका.

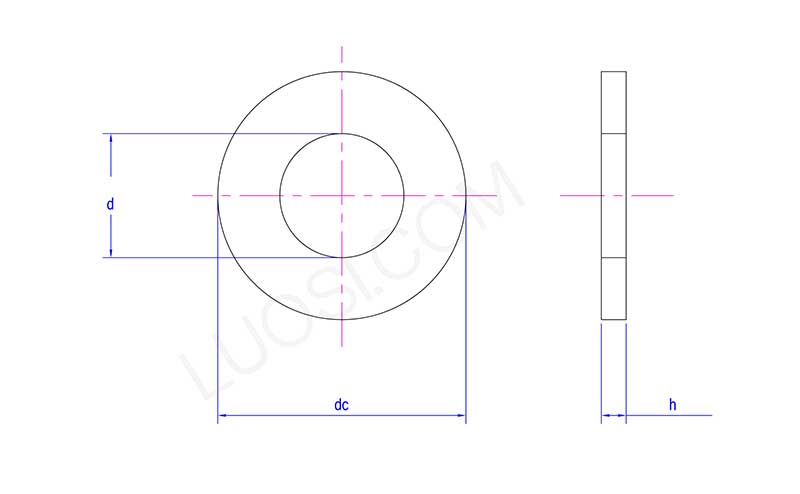

Large OD Flat Washer

सोम	φ १६	φ १८	φ20	φ२२	φ24	φ२७	φ30	φ33	φ36	φ39	φ42
d कमाल	17.27	19.33	21.33	23.33	25.33	28.33	31.39	34.62	37.62	42.62	45.62
d मि	17	19	21	23	25	28	31	34	37	42	45
dc कमाल	30	34	37	39	44	50	56	60	66	72	78
डिसेंबर मि	29.48	33.38	36.38	38.38	43.38	49.38	55.26	58.8	64.8	70.8	76.8
h कमाल	3.3	3.3	3.3	3.3	4.3	4.3	4.3	5.6	5.6	6.6	9
तास मि	2.7	2.7	2.7	2.7	3.7	3.7	3.7	4.4	4.4	5.4	7

(3) वॉशर ठेवा

इन्स्टॉलेशनचे ठिकाण:बोल्ट हेड आणि सुरक्षित करावयाचा भाग यांच्यामध्ये मोठ्या-बाह्य-व्यासाचे फ्लॅट वॉशर ठेवा. लाकूड, प्लॅस्टिक किंवा पातळ ॲल्युमिनियमसारखे मऊ साहित्य वापरले असल्यास, बोल्ट हेड आणि नटच्या दोन्ही बाजूला मोठ्या-बाह्य-व्यासाचे वॉशर वापरण्याची शिफारस केली जाते.

मध्यभागी स्थापना:बोल्ट किंवा नट वॉशरच्या मध्यभागी असलेल्या छिद्रातून जात असल्याची खात्री करा. वॉशर वर्कपीसच्या पृष्ठभागावर फ्लश बसला आहे याची खात्री करा - ते वाकलेले नसावे.

(४) बोल्ट घाला आणि हात घट्ट करा

बोल्ट किंवा नट्स हाताने घट्ट करा, जोपर्यंत वॉशर पृष्ठभागाला स्पर्श करत नाही तोपर्यंत; नंतर वॉशरची स्थिती समायोजित करा, ते छिद्र पूर्णपणे झाकले असल्याची खात्री करा.

(5) शिफारस केलेल्या टॉर्कला घट्ट करा

टॉर्क रिंचचा योग्य वापर: योग्य टॉर्क मूल्य निवडा आणि हळूहळू घट्ट करा. ऑपरेशन दरम्यान, वॉशरचे काळजीपूर्वक निरीक्षण करा आणि आवश्यकतेनुसार समायोजन करा.

(6) अंतिम तपासणी

मोठ्या OD फ्लॅट वॉशरवर एक नजर टाका जेणेकरून ते सपाट आणि व्यवस्थित बसले आहे याची खात्री करा.
