फ्लॅंजसह 12 दात स्प्लिन बोल्ट

फ्लॅंजसह 12 दात स्प्लिन बोल्ट बर्‍याचदा अशा प्रकल्पांसाठी योग्य असतात ज्यांना टणक आणि अँटी-स्लिप कनेक्शन आवश्यक असतात. हे अधिक चांगले टॉर्क प्रदान करू शकते आणि कडक प्रक्रियेदरम्यान बोल्ट घसरण्यापासून प्रतिबंधित करू शकते. झियाओजीओ फॅक्टरीद्वारे तयार केलेले बोल्ट एमएस 14157 बी -1978 च्या अंमलबजावणीच्या मानकांचे पालन करतात.

चौकशी पाठवा

उत्पादन वर्णन

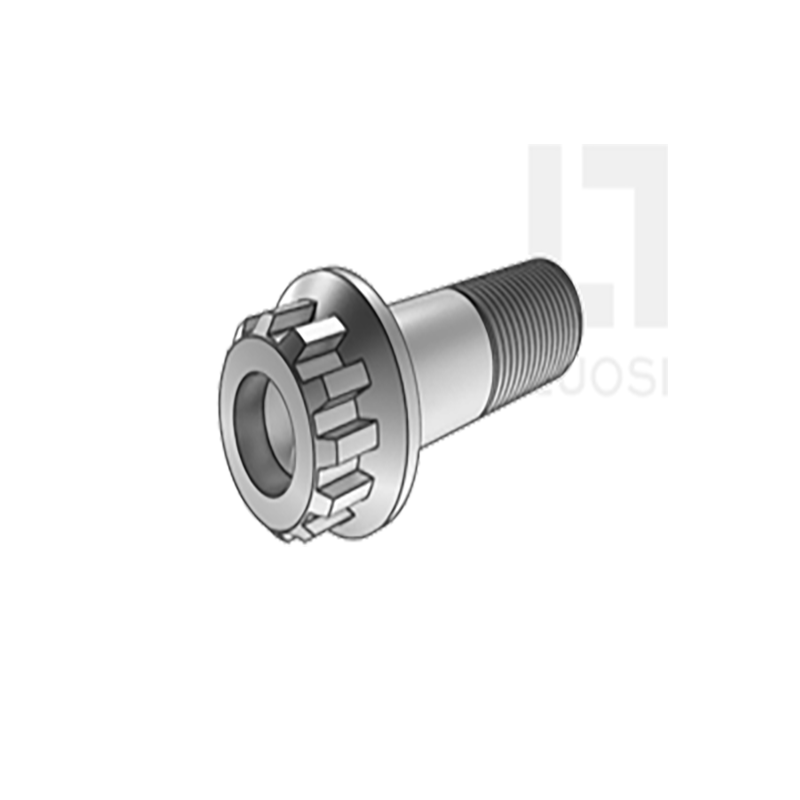

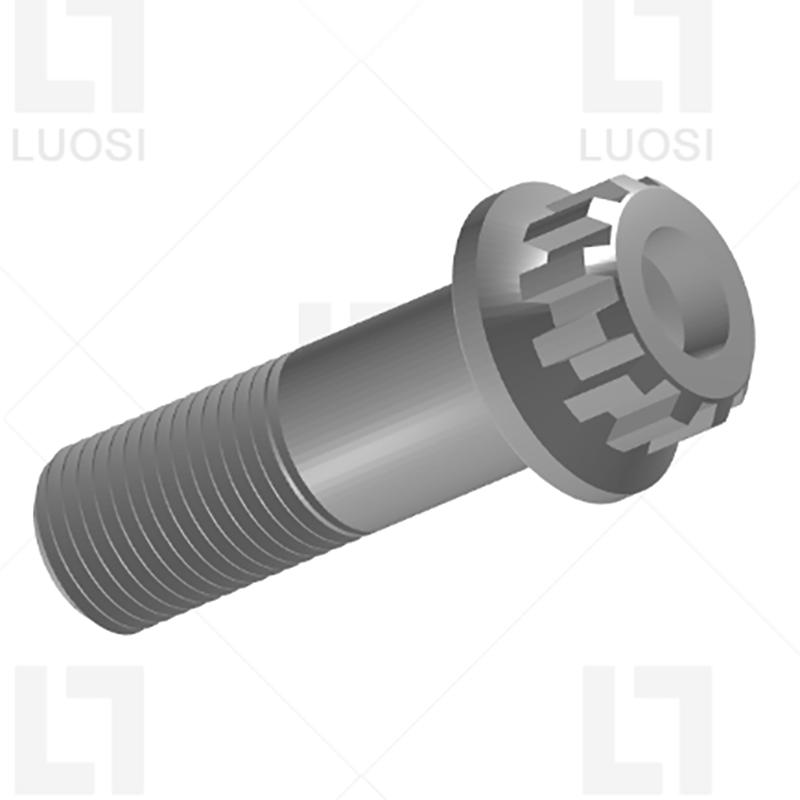

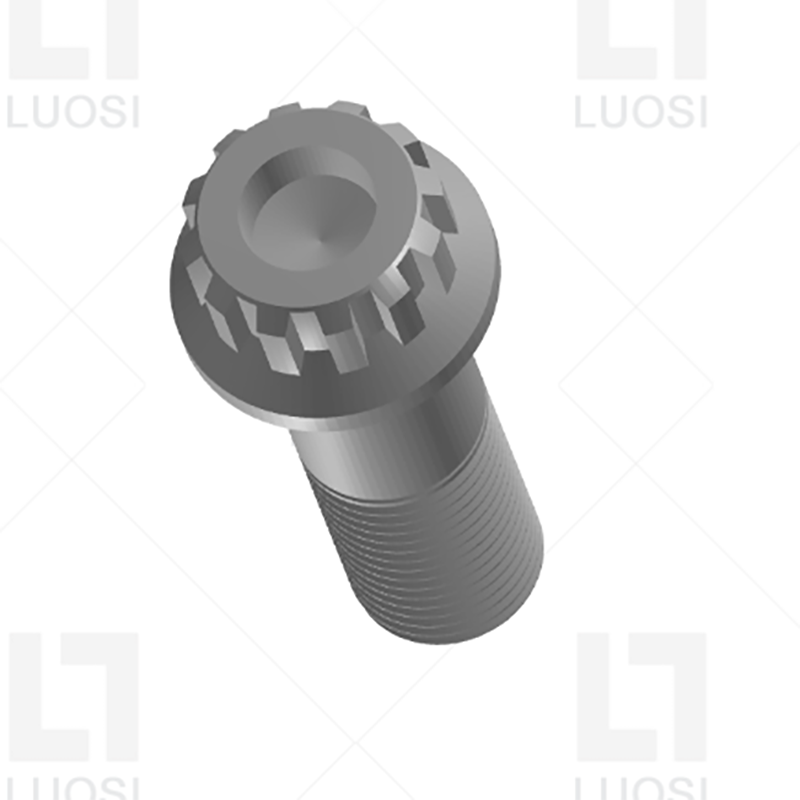

फ्लॅंजसह 12 दात स्प्लिन बोल्टचे डोके 12 दातांसह डिझाइन केलेले आहे, जे जुळणार्‍या स्प्लिन सॉकेट रेंचसह जवळून बसू शकते. त्याच्या तळाशी, गॅस्केटसारखे एक फ्लेंज आहे, जे कनेक्ट केलेल्या सामग्रीसह संपर्क क्षेत्र वाढवू शकते.

उत्पादन वैशिष्ट्ये

फ्लॅंजसह 12 दात स्प्लिन बोल्टमध्ये 12 दात स्प्लिन प्लस फ्लॅंजची एक अद्वितीय रचना आहे. 12-दात स्प्लिन अधिक फोर्स अनुप्रयोग बिंदू प्रदान करते, ज्यामुळे घट्ट ऑपरेशन अधिक अचूक आणि गुळगुळीत होते. फ्लॅन्जेस दबाव पसरवतात, कनेक्शन स्थिरता वाढवतात आणि बोल्ट्स सैल होण्यापासून प्रतिबंधित करतात.

हे बोल्ट पवन टर्बाइन ब्लेडच्या मुळाशी जोडले जाऊ शकतात. ब्लेड बोल्टला 20 टनांच्या केन्द्रापसारक शक्तीचा सामना करावा लागतो. हे भार सहन करू शकते. स्प्लिन हेड 1000 एन · मीटरच्या हायड्रॉलिक टॉर्कचा प्रतिकार करू शकते. सूक्ष्म-चळवळीमुळे फ्लॅंज संमिश्र सामग्रीचे मूळ क्रॅक होण्यापासून प्रतिबंधित करू शकते. हे दर पाच वर्षांनी बदलण्याची आवश्यकता आहे आणि प्रत्येक खराब झालेल्या ब्लेडची किंमत 250,000 अमेरिकन डॉलर्स इतकी आहे.

12 दात स्प्लिन बोल्ट्सला स्प्लिन स्क्रूड्रिव्हर्स जुळण्याची आवश्यकता असते. ते हेक्सागोनल बोल्ट्सपेक्षा श्रेष्ठ नसलेल्या स्ट्रीपशिवाय प्रचंड टॉर्क प्रसारित करू शकतात. अंगभूत फ्लेंज गॅस्केट प्रमाणेच कार्य करते, जेणेकरून आपण अतिरिक्त घटकांवर बचत करू शकता. हे जड उपकरणांच्या देखभालीसाठी अत्यंत योग्य आहे.

फ्लॅंजसह 12 दात स्प्लिन बोल्टमध्ये छेडछाड करणे सोपे नाही. बर्‍याच लोकांकडे स्प्लिन साधने नसतात. फ्लेंगेस बोल्ट कंपन्याखाली निश्चित ठेवू शकतात आणि ते सार्वजनिक यंत्रणा किंवा रेल्वे ट्रॅकवर वापरले जातात जेथे चोरीचा धोका असतो. उच्च-व्हिब्रेशन क्षेत्रासाठी (कॉम्प्रेसर, जनरेटर), ते दृढपणे निश्चित केले जाऊ शकतात. स्प्लिन ड्रायव्हर बाहेर येणार नाही. सेरेटेड फ्लॅंज पर्याय पृष्ठभाग चावू शकतो. लॉकिंग वॉशर आवश्यक नाही.

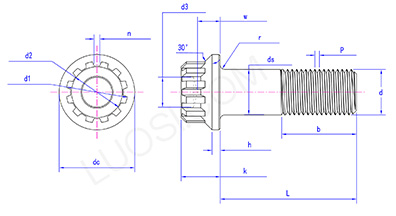

उत्पादन मापदंड

सोम	1/4	5/16	3/8	7/16	1/2	9/16	5/8	3/4	7/8
P	28	24	24	20	20	18	18	16	14
डीसी कमाल	0.438	0.531	0.649	0.75	0.828	0.938	1.05	1.23	1.438
डीसी मि	0.428	0.521	0.639	0.74	0.818	0.928	1.04	1.22	1.428
के मॅक्स	0.26	0.322	0.347	0.403	0.46	0.515	0.572	0.61	0.71
के मि	0.25	0.312	0.337	0.393	0.45	0.505	0.562	0.6	0.7
एच मॅक्स	0.055	0.071	0.079	0.092	0.112	0.122	0.133	0.165	0.19
एच मि	0.035	0.051	0.059	0.072	0.092	0.102	0.113	0.145	0.17
बी मि	0.55	0.638	0.708	0.803	0.878	0.97	1.04	1.201	1.367
डी 3 कमाल कमाल	0.19	0.225	0.27	0.33	0.39	0.45	0.51	0.58	0.66
मि	0.15	0.185	0.23	0.29	0.35	0.41	0.47	0.54	0.62
खाणी मध्ये	0.135	0.162	0.197	0.228	0.254	0.289	0.327	0.38	0.438
डीएस कमाल	0.2495	0.312	0.3745	0.473	0.4995	0.5615	0.624	0.749	0.874
डीएस मि	0.2485	0.311	0.3735	0.436	0.4985	0.5605	0.623	0.748	0.873
डी 1 कमाल	0.381	0.456	0.531	0.679	0.753	0.828	0.901	1.124	1.27
डी 1 मि	0.373	0.447	0.522	0.668	0.742	0.817	0.89	1.112	1.258
डी 2 कमाल	0.324	0.389	0.455	0.585	0.651	0.717	0.782	0.978	1.107
डी 2 मि	0.318	0.383	0.448	0.578	0.644	0.711	0.774	0.97	1.099
एन कमाल	0.037	0.043	0.05	0.061	0.068	0.073	0.079	0.097	0.108
एन मि	0.031	0.037	0.043	0.054	0.06	0.065	0.071	0.088	0.099
आर कमाल	0.041	0.041	0.057	0.057	0.057	0.057	0.073	0.073	0.073
आर मि	0.031	0.031	0.047	0.047	0.047	0.047	0.063	0.063	0.063
